76000979

产品分类: 射频配件
厂牌: DIGI INTERNATIONAL
产品描述:
供应商型号: SYE-76000979
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频配件 76000979

76000979概述

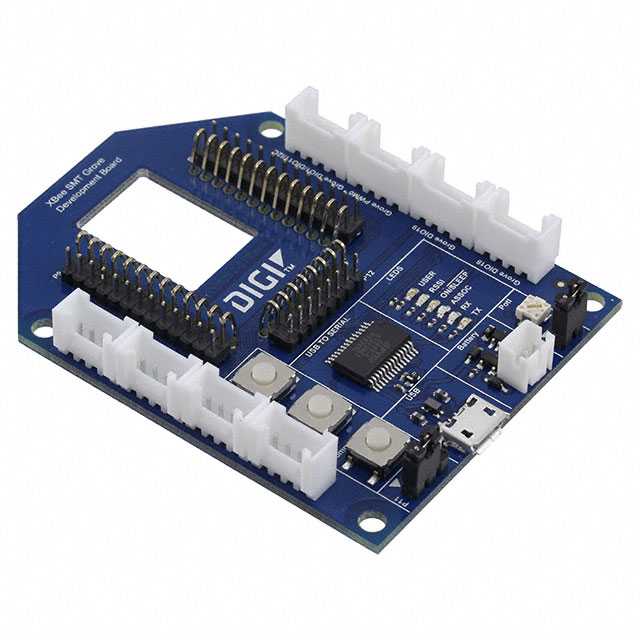

    XBee Grove Development Board 技术手册

    产品简介


    XBee Grove Development Board 是一款简单易用的基础开发板,专为评估 XBee 模块设计。它能够连接任何标准的 XBee/XBee-PRO 模块到个人电脑或微控制器上,从而方便开发者进行模块的功能验证和项目开发。该板支持多种 Grove 连接器,通过这些接口可以轻松扩展 Grove 模块的功能。目前该板有两种版本:THT(通孔插件)和 SMT(表面贴装)。Grove 模块的相关资料可以在 Seeed Studio 的维基页面上找到。

    技术参数


    以下是 XBee Grove Development Board 的关键技术规格:
    - 尺寸:44.8mm x 66mm,类似普通 XBee 模块形状。
    - 供电方式:可通过 USB 提供的 5V 或外部电池供电,两者同时存在时优先选择 USB 供电。
    - 电压调节器:内置 3.3V 调节器,输出电流最大可达 500mA。
    - 连接接口:提供两个 10 针 THT 插座,兼容标准 XBee 和可编程 XBee 模块。
    - 数据传输:支持 USB 到串口通信,通过 FTDI FT232RL 芯片实现。
    - GPIO 支持:包含多个数字和模拟输入/输出引脚,适合各种传感器及外围设备。
    - I²C 接口:支持通过可编程 XBee 模块扩展 I²C 功能。

    产品特点和优势


    1. 多样的连接方式:板载 Grove 连接器极大简化了与外部设备的集成,减少布线复杂度。
    2. 灵活供电方案:支持 USB 和外部电源双重供电模式,适应不同场景需求。
    3. 强大的兼容性:既可连接常规 XBee 模块,也可用于高性能的可编程模块。
    4. 直观调试工具:附带按钮、LED 指示灯等功能模块,方便用户快速调试硬件状态。

    应用案例和使用建议


    1. 智能家居设备:将 XBee Grove Development Board 结合温湿度传感器或继电器,打造智能家电控制中心。
    2. 农业监测系统:利用土壤湿度传感器和光照强度传感器采集农田环境数据。
    3. 远程监控设备:结合加速度计和 GPS 模块构建资产跟踪装置。
    使用建议:为了提高信号稳定性,在设计射频电路时尽量缩短天线馈线长度并避免干扰源靠近发射区域。

    兼容性和支持


    该开发板兼容市场上主流的 XBee 系列模块,如 XBee Pro S2C 等型号。制造商提供了详尽的技术文档和在线社区支持服务,确保用户能及时解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开发板无法正常启动 | 检查供电线路是否正确连接,确认电池电量充足。 |
    | 数据收发失败 | 确保跳线设置正确,默认配置为直连模式;若需要回环测试则调整为回环模式。 |

    总结和推荐


    XBee Grove Development Board 以其模块化设计、丰富的功能接口以及友好的用户体验脱颖而出,特别适合对无线通信感兴趣的创客群体以及专业工程师团队。凭借其出色的性价比和广泛的应用场景,我们强烈推荐这款产品作为入门级无线开发平台首选。

76000979参数

参数
零件状态 在售
包装方式 散装

76000979厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

76000979数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频配件 DIGI INTERNATIONAL 76000979 76000979数据手册
