HMC292ALC3B

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: Up/Down Conv Mixer 30GHz 12-Pin CLLCC T/R
供应商型号: 4030443
供应商: 海外现货
标准整包数: 1

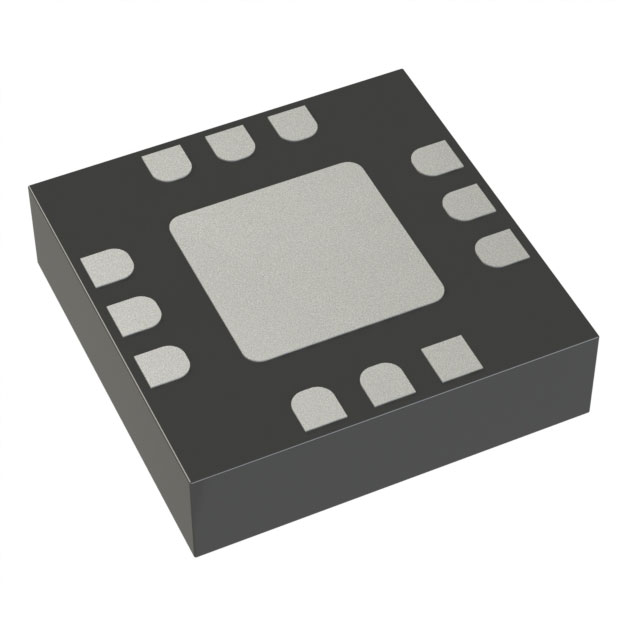

ANALOG DEVICES 射频配件 HMC292ALC3B

HMC292ALC3B概述

    HMC292ALC3B 14 GHz至30 GHz GaAs MMIC 双平衡混频器技术手册

    产品简介


    HMC292ALC3B是一款适用于微波及甚小孔径终端(VSAT)无线电、测试设备、点对点无线电以及军事电子战(EW)、电子对抗措施(ECM)和指挥控制通信情报(C3I)的双平衡混频器。该器件采用GaAs工艺制成的单片微波集成电路(MMIC),能在14 GHz至30 GHz频率范围内用作上变频器或下变频器。它具有无直流偏置要求、无需外部组件的优点,适用于需要小尺寸、无直流偏置且保持一致IC性能的应用场景。

    技术参数


    - 频率范围:
    - RF 输入:14 GHz 至 30 GHz
    - IF 输出:直流至 8 GHz
    - LO 输入:14 GHz 至 30 GHz
    - 转换损耗:
    - 下变频器:典型值为 9 dB
    - 上变频器:9 dB
    - 输入IP3:
    - 典型值为 19 dBm
    - LO隔离度:
    - 下变频器:典型值为 48 dB
    - 宽IF频率范围:
    - 直流至 8 GHz
    - 封装形式:
    - 12引脚,3 mm x 3 mm,符合RoHS标准的LCC封装

    产品特点和优势


    HMC292ALC3B的独特优势在于其被动设计,无需直流偏置,同时具有出色的温度稳定性。其在高动态范围和低噪声方面的表现使其在各种复杂环境下都能保持优异的性能。此外,由于其采用表面贴装制造技术,消除了对焊线的需求,从而简化了生产和组装过程。

    应用案例和使用建议


    应用案例:
    - VSAT无线电系统
    - 军事电子战系统
    - 指挥控制通信情报系统
    使用建议:
    - 在使用过程中,应确保信号线路的阻抗匹配为50Ω。
    - 通过足够的通孔连接顶部和底部的地平面以提高信号完整性。
    - 外部组件选择需谨慎,避免超过绝对最大额定值规定的电流范围。

    兼容性和支持


    HMC292ALC3B与现有微波系统和测试设备高度兼容,可通过适当的接口电路进行集成。Analog Devices提供详尽的技术文档和支持服务,有助于用户快速理解和应用该器件。

    常见问题与解决方案


    - 问题: 在高温环境下使用时,如何保证其性能稳定?
    - 解决方案: 确保良好的散热设计,避免过热。参考绝对最大额定值表中的热阻参数进行热设计。
    - 问题: 高频信号输入时,如何防止干扰?
    - 解决方案: 使用屏蔽良好的射频线路并确保良好的接地设计,可以有效降低高频干扰。

    总结和推荐


    HMC292ALC3B是一款高性能的14 GHz至30 GHz GaAs MMIC双平衡混频器,具备卓越的转换效率和可靠性。适用于多种苛刻的工作环境,且便于集成和使用。无论是对于开发新的无线电系统还是升级现有的测试设备,HMC292ALC3B都是一个极佳的选择。强烈推荐给追求高性能和可靠性的工程师和系统设计师。
    通过上述技术手册的内容分析,HMC292ALC3B在多个关键性能指标上表现出色,其独特的技术和设计使其成为市场上极具竞争力的产品。如果您正在寻找一款高效可靠的微波混频器,HMC292ALC3B无疑是一个值得考虑的选项。

HMC292ALC3B参数

参数
长*宽*高 2.9mm*2.9mm*800μm
通用封装 LLC-12
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC292ALC3B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC292ALC3B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES HMC292ALC3B HMC292ALC3B数据手册

HMC292ALC3B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 725.4672
10+ ¥ 597.262
25+ ¥ 585.5045
100+ ¥ 532.1089
库存: 18
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 725.46
