LT1457CN8#PBF

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 1.8mA 4V/μs 1.7MHz 100dB 6mA 2 ±20V 200μV 7pA DIP 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: 4020673
供应商: 海外现货
标准整包数: 1

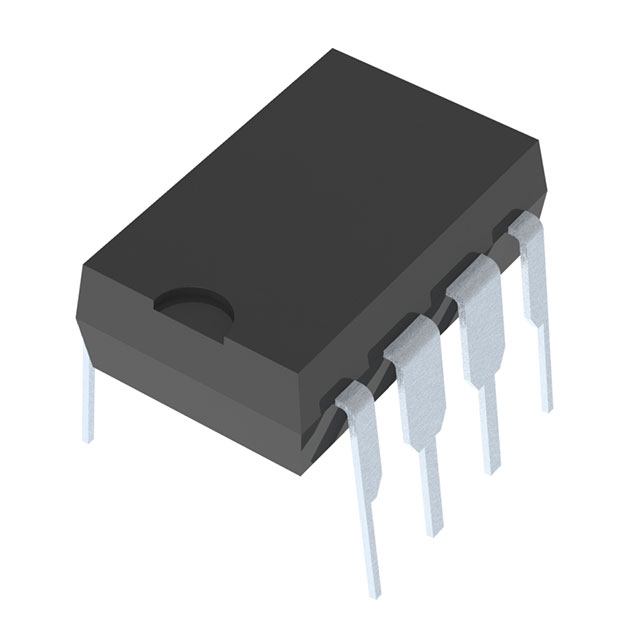

ANALOG DEVICES 仪表放大器 LT1457CN8#PBF

LT1457CN8#PBF概述

    LT1457 双路精密JFET输入运算放大器

    产品简介


    LT1457 是一款双路精密JFET输入运算放大器,特别设计用于处理大型电容负载的同时保持高精度性能。它适用于多种应用场景,如采样和保持电路、模拟数字转换器(A/D和D/A)、光电二极管放大器和电压到频率转换器。这款放大器结合了高性能和多功能性,在高精度和大负载能力方面表现出色。

    技术参数


    - 最大输入偏置电流: 50pA(在70°C时)
    - 输入失调电压: 最大450µV(标准),1200µV(S8封装)
    - 电源电压范围: ±20V
    - 输入共模电压范围: 等于电源电压
    - 输出短路持续时间: 不限
    - 工作温度范围: -40°C至85°C
    - 存储温度范围: -65°C至150°C
    - 引脚焊接温度(10秒): 300°C
    - 单位增益带宽积: 1.0MHz至1.7MHz
    - 输入噪声电压密度: 13nV/√Hz(1kHz时)
    - 输出摆幅: ±12V(负载电阻2kΩ)
    - 压摆率: 4V/µs
    - 信道分离度: 130dB

    产品特点和优势


    LT1457 的显著特点包括:
    - 高精度性能: 输入失调电压仅为几百微伏,保证了信号处理的高准确性。
    - 大电容负载能力: 能够处理高达10,000pF的电容负载,适用于多种复杂的应用。
    - 低输入噪声: 输入噪声电压密度为13nV/√Hz,保证了信号处理过程中的高保真度。
    - 高可靠性: 宽泛的工作温度范围和高输入阻抗确保了其在恶劣环境下的稳定表现。

    应用案例和使用建议


    LT1457 在以下应用中表现出色:
    - 采样和保持电路: 驱动大容量保持电容器,确保信号的精确捕捉。
    - 光电二极管放大器: 处理光电二极管输出的微弱信号,提高测量精度。
    - 电压到频率转换器: 用于实现高精度的电压到频率转换。
    使用建议:
    - 电路设计考虑: 在设计反馈电路时,需注意输入电容和源电阻的影响,可使用并联电容来抵消这些影响。
    - 热管理: 确保良好的散热设计,特别是在高温环境下运行时。

    兼容性和支持


    LT1457 与多种其他电子元器件和设备兼容。制造商提供了详细的技术支持,包括数据手册、应用笔记和技术咨询,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 输出摆幅不稳定。
    - 解决方案: 检查负载电阻和电源电压是否符合要求。必要时调整外部电路参数以确保正确的输出摆幅。
    - 问题2: 噪声水平过高。
    - 解决方案: 确认电路板布局合理,避免引入不必要的干扰源。同时,检查供电电压是否干净,使用滤波器减少电源噪声。

    总结和推荐


    总体而言,LT1457是一款高性能的双路精密JFET输入运算放大器,适合需要高精度和大负载能力的应用场合。它的高输入阻抗、低噪声和高信道分离度使其成为模拟电路设计中的优秀选择。对于需要处理复杂信号并确保高度精度的应用,强烈推荐使用LT1457。

LT1457CN8#PBF参数

参数
典型压摆率 4V/μs
最小工作供电电压 -
Vos - 输入偏置电压 200μV
通道数量 2
典型增益带宽 1.7MHz
典型供电电流 1.8mA
CMRR - 共模抑制比 100dB
电流 - 输入偏置 7pA
最大工作供电电压 ±20V
每个通道的输出电流 6mA
-3db带宽 -
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

LT1457CN8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1457CN8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES LT1457CN8#PBF LT1457CN8#PBF数据手册

LT1457CN8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65.8998
10+ ¥ 50.3076
50+ ¥ 42.1065
100+ ¥ 38.6514
250+ ¥ 37.5377
500+ ¥ 36.424
1000+ ¥ 35.2976
库存: 176
起订量: 24 增量: 1
交货地:
最小起订量为:10
合计: ¥ 503.07
