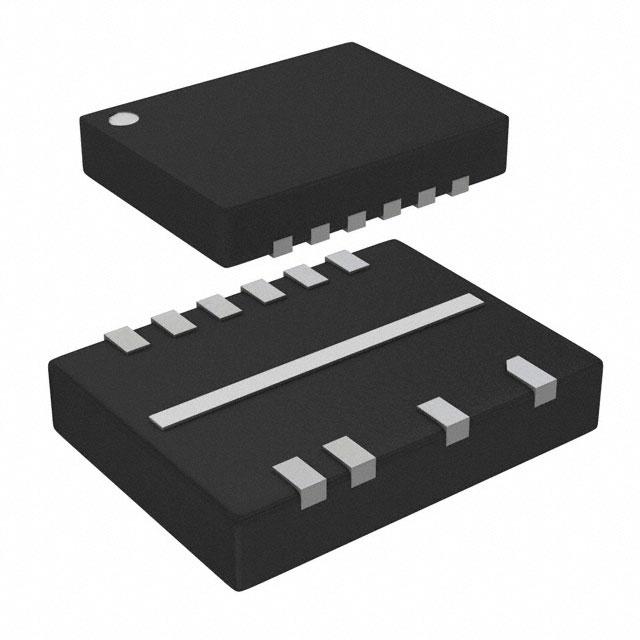

LT6018HDE#TRPBF

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 7.2mA 30V/μs 15MHz 133dB 100mA 1 33V 8μV 150nA DFN-12 贴片安装,黏合安装
供应商型号: Q-LT6018HDE#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 仪表放大器 LT6018HDE#TRPBF

LT6018HDE#TRPBF概述

    LT6018 高性能精密运算放大器

    1. 产品简介


    LT6018 是一款高性能的33V精密运算放大器,由Linear Technology公司设计。该放大器具有出色的噪声性能,特别适用于需要低噪声和高精度的应用场景。它被广泛应用于精密信号处理、数据采集、模拟前端、专业音频等领域。

    2. 技术参数


    - 工作电压范围:8V 至 33V
    - 输入偏置电流:最大 -900nA
    - 输入偏移电压:典型值 ±70µV(S8E封装)和 ±60µV(DFN封装)
    - 输入偏移电压漂移:最大 ±0.5µV/°C
    - 共模抑制比(CMRR):最小 124dB
    - 开环增益:最小 132dB
    - 增益带宽积(GBW):15MHz
    - 摆率:30V/µs
    - 电源抑制比(PSRR):最小 130dB
    - 单端输出摆幅:无负载时最大 800mV(V+至VOUT),满载时最大 1400mV
    - 短路电流: sourcing时最大 90mA,sinking时最大 100mA
    - 关断模式下功耗:最大 50µA
    - 工作温度范围:工业级(-40°C 至 85°C)和扩展级(-40°C 至 125°C)

    3. 产品特点和优势


    LT6018 的主要优势在于其超低噪声和出色的直流性能。以下是该产品的几大亮点:
    - 超低噪声:0.1Hz至10Hz的噪声仅为30nVp-p,确保了在敏感应用中的优越性能。
    - 高精度:输入偏移电压最大为50µV,漂移仅为0.5µV/°C,保证了良好的稳定性和准确性。
    - 宽电源范围:能够承受高达33V的电源电压,适用于各种不同应用。
    - 超低功耗关断模式:在关断模式下功耗仅需6.2µA,延长电池寿命。
    - 宽工作温度范围:可在-40°C到125°C的极端环境下正常工作,适用于工业控制和其他恶劣环境下的应用。

    4. 应用案例和使用建议


    - ADC驱动:LT6018的高增益和低噪声使其成为理想的ADC驱动器。
    - 低噪声信号处理:对于要求低噪声的精密信号处理应用,LT6018是优选方案。
    - DAC缓冲:在数据采集系统中,LT6018可以作为DAC的输出缓冲器,以保持信号的纯净度。
    - 专业音频:在音频处理领域,LT6018的低噪声和高线性度使其成为理想选择。
    使用建议:
    - 在多通道系统中,确保每个通道都有适当的去耦电容,以减少外部噪声干扰。
    - 由于其高增益,应在电路设计中谨慎选择反馈电阻,以避免振荡。
    - 在高温环境下使用时,注意散热,以确保可靠运行。

    5. 兼容性和支持


    - 封装:提供8引脚SOIC和12引脚4mm x 3mm DFN两种封装形式,适用于不同的应用需求。
    - 兼容性:支持常见的印刷电路板布局工具,方便集成到现有系统中。
    - 技术支持:Linear Technology提供了详尽的技术文档和在线支持,用户可以轻松获取所需的信息和帮助。

    6. 常见问题与解决方案


    - Q1:如何正确设置关断模式?
    - A1:通过将EN引脚电压降至0.8V以下即可进入关断模式,此时功耗会降至6.2µA。

    - Q2:在高温环境下工作,是否会超出绝对最大额定值?
    - A2:当温度超过150°C时,可能会导致损坏。应确保温度不超过绝对最大额定值,并采取适当的散热措施。

    7. 总结和推荐


    LT6018是一款专为高精度应用设计的运算放大器,具有卓越的噪声性能和广泛的温度适用性。无论是在工业控制还是精密测量领域,LT6018都能表现出色。综上所述,我们强烈推荐LT6018用于需要高性能和高精度的应用中。

LT6018HDE#TRPBF参数

参数
典型压摆率 30V/μs
CMRR - 共模抑制比 133dB
每个通道的输出电流 100mA
电流 - 输入偏置 150nA
最大工作供电电压 33V
-3db带宽 -
典型增益带宽 15MHz
通道数量 1
最小工作供电电压 -
Vos - 输入偏置电压 8μV
典型供电电流 7.2mA
通用封装 DFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT6018HDE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6018HDE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES LT6018HDE#TRPBF LT6018HDE#TRPBF数据手册

LT6018HDE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
