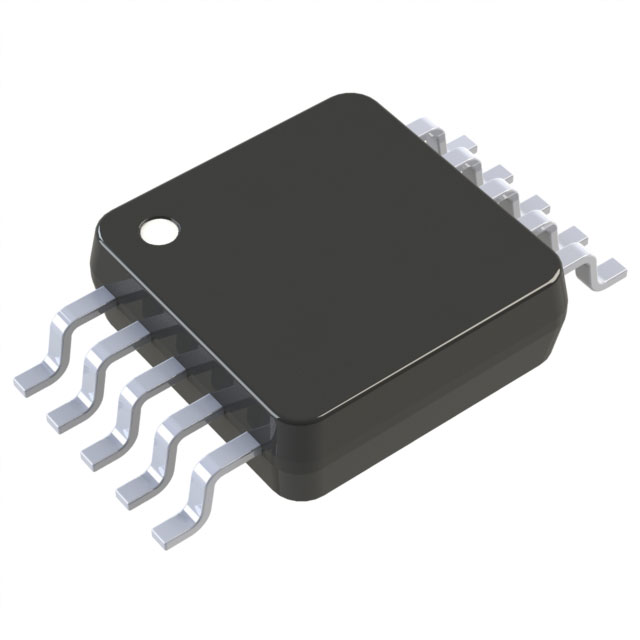

AD8251ARMZ

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 4.1mA 30V/μs 37mA 1 5V ±15V 70μV 5nA 10MHz MSOP-10 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: AD8251ARMZ
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 仪表放大器 AD8251ARMZ

AD8251ARMZ概述

    AD8251 Programmable Gain Instrumentation Amplifier 技术手册

    1. 产品简介


    AD8251是一款由Analog Devices公司设计的iCMOS(工业CMOS)可编程增益仪表放大器。该产品的主要功能是通过数字或引脚编程来设置增益,范围包括1、2、4和8。AD8251具有高输入阻抗、低输出噪声和低失真特性,适用于传感器接口以及驱动高速模拟-数字转换器(ADC)。其主要应用领域包括数据采集、生物医学分析和测试测量。

    2. 技术参数


    - 增益范围:1, 2, 4, 8
    - 封装:10-lead MSOP
    - 电源电压范围:±5 V 至 ±15 V
    - 输入偏置电流:5 nA 至 30 nA
    - 输出摆幅:±13.5 V
    - 增益漂移:最大10 ppm/°C (G = 8)
    - 失调漂移:最大1.8 μV/°C (G = 8)
    - 共模抑制比(CMRR):最小80 dB 到 50 kHz (G = 1)
    - 总谐波失真加噪声:-110 dB @ 1 kHz, 10 V 引导
    - 噪声密度:最大18 nV/√Hz (G = 8)
    - 小信号带宽:10 MHz (G = 1)
    - 建立时间:0.001%,10 V 阶跃,最大785 ns (G = 1)
    - 斜率速率:最小20 V/μs (G = 1)

    3. 产品特点和优势


    AD8251具有以下几个显著的优势:
    - 精确的直流性能:高CMRR(共模抑制比),低失调漂移和增益漂移。
    - 高频率带宽:高达10 MHz,适用于高速数据采集应用。
    - 优秀的交流性能:高斜率速率和低失真特性,适用于高精度测量。
    - 紧凑的封装:10-lead MSOP 封装,适合对尺寸和封装密度有要求的应用。
    - 低功耗:静态电流仅4.1 mA,非常适合电池供电设备。

    4. 应用案例和使用建议


    AD8251特别适用于数据采集系统、生物医学分析和测试测量设备。例如,在生物医学分析中,AD8251可以用于信号调理和放大,从而确保传感器信号的准确传输到ADC。为了提高系统稳定性,建议将传感器信号与电源隔离,并确保良好的接地。

    5. 兼容性和支持


    AD8251与多种工业标准接口兼容,包括CMOS和TTL逻辑电平。Analog Devices提供了详细的文档和支持服务,包括开发套件和参考设计,以便于集成到现有系统中。

    6. 常见问题与解决方案


    - 问题:在高温环境下,性能会受到影响吗?
    解决方案:AD8251在-40°C至+85°C的温度范围内提供指定性能。对于更广泛的温度范围,建议查看典型性能图表。
    - 问题:如何确保最佳的接地和布局?
    解决方案:为了减少噪声干扰,应将所有数字和模拟接地分开,并采用大面积接地平面。确保每个电源引脚都有适当的去耦电容器。

    7. 总结和推荐


    综上所述,AD8251是一个非常优秀的仪表放大器,具备高精度、高性能和高可靠性的特点。适用于需要精密测量和高速处理的数据采集系统。如果你正在寻找一款能够满足严格精度要求并提供卓越性能的仪表放大器,AD8251无疑是一个值得推荐的选择。

AD8251ARMZ参数

参数
每个通道的输出电流 37mA
典型增益带宽 -
典型供电电流 4.1mA
-3db带宽 10MHz
电流 - 输入偏置 5nA
CMRR - 共模抑制比 -
最大工作供电电压 ±15V
最小工作供电电压 5V
典型压摆率 30V/μs
Vos - 输入偏置电压 70μV
通道数量 1
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

AD8251ARMZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8251ARMZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD8251ARMZ AD8251ARMZ数据手册

AD8251ARMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 148.968
10+ ¥ 102.1998
50+ ¥ 81.4315
100+ ¥ 74.2975
库存: 629
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 148.96
直接购买
加入购物车
