AD620ARZ

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 900μA 1.2V/μs 120KHz 90DB 18mA 1 2.3V ±18V 30μV 500pA 1MHz SOIC-8 贴片安装
供应商型号: AD620ARZ
供应商: 国内现货
标准整包数: 10

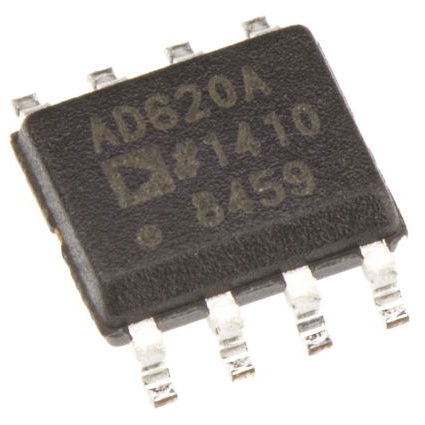

ANALOG DEVICES 仪表放大器 AD620ARZ

AD620ARZ概述


    产品简介


    AD620增益可调仪表放大器是一款高性能的单芯片仪表放大器,主要用于高精度信号放大及测量应用。AD620提供了一种经济高效的解决方案来实现高精度信号处理,适用于工业自动化、医疗仪器、测试设备等多种场合。

    技术参数


    - 输出电压范围:±10V(在增益为1时)
    - 增益配置:通过外部电阻RG可调,范围为1到1000
    - 供电电压范围:±2.3V至±18V
    - 输入偏置电流:典型值为1.0nA
    - 输入失调电压:典型值为±0.6μV/°C
    - 输入失调电压漂移:典型值为±50μV(在25°C至85°C范围内)
    - 共模抑制比(CMRR):典型值为110dB(在G=1时)
    - 电源抑制比(PSR):典型值为100dB(在G=1时)
    - 输出电流能力:最大1.3mA
    - 功耗:最大650mW
    - 封装类型:DIP、SOIC、CERDIP
    - 工作温度范围:AD620 (A, B) -40°C至+85°C;AD620 (S) -55°C至+125°C

    产品特点和优势


    1. 高增益可调性:通过外部电阻RG进行增益调整,可以灵活设置增益范围。
    2. 低噪声性能:输入噪声密度典型值为9nV/√Hz(在1kHz时),具有优秀的低频噪声表现。
    3. 高共模抑制比:具备出色的共模抑制能力,有效提升信号质量和抗干扰性能。
    4. 低输入偏置电流:有助于减少测量误差,特别适合高阻抗信号源的应用场景。
    5. 宽工作温度范围:适用于多种环境条件下的稳定运行。

    应用案例和使用建议


    应用案例
    1. 工业自动化:应用于各种传感器信号的采集和放大,如压力传感器、温度传感器等。
    2. 医疗仪器:用于心电图(ECG)信号的前置放大,确保信号的准确性与稳定性。
    3. 测试设备:作为精密测试设备的一部分,对微弱信号进行精确放大,提高测试精度。
    使用建议
    - 在高阻抗传感器接口应用时,注意选择合适的外部电阻以匹配传感器的输出阻抗。
    - 在低温或高温环境中使用时,需考虑其温漂特性和长期稳定性的验证。
    - 为了降低噪声影响,尽量避免信号路径过长,选择短而直的电路设计。

    兼容性和支持


    AD620可以与多种其他电子元件或设备兼容使用,如ADC转换器等。厂家提供了详细的技术文档和支持服务,确保用户能够快速有效地利用这一器件进行开发和应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号过大导致输出饱和 | 调整增益设置或增加外部保护电路,如限流电阻。 |
    | 输出信号出现异常噪声 | 检查电源滤波是否足够,增加去耦电容以减少噪声。 |
    | 温度漂移引起精度下降 | 选用低漂移版本或额外添加温度补偿电路。 |

    总结和推荐


    AD620增益可调仪表放大器凭借其高精度、低噪声和宽温度范围等特点,在工业自动化、医疗仪器和测试设备等多个领域展现了卓越的性能。它不仅满足了广泛的信号处理需求,还提供了良好的灵活性和易用性。因此,推荐在需要高精度信号放大的场合下采用这款产品。

AD620ARZ参数

参数
每个通道的输出电流 18mA
典型增益带宽 120KHz
典型压摆率 1.2V/μs
典型供电电流 900μA
Vos - 输入偏置电压 30μV
-3db带宽 1MHz
最小工作供电电压 2.3V
通道数量 1
最大工作供电电压 ±18V
CMRR - 共模抑制比 90DB
电流 - 输入偏置 500pA
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

AD620ARZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD620ARZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD620ARZ AD620ARZ数据手册

AD620ARZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
