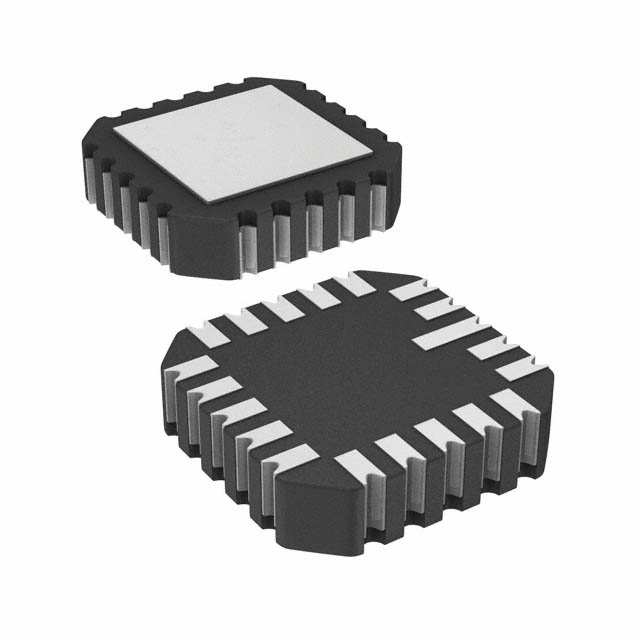

AD534TE/883B

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 6mA LLCC 贴片安装
供应商型号: CY-AD534TE/883B
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD534TE/883B

AD534TE/883B概述

    AD534 Internally Trimmed Precision IC Multiplier

    1. 产品简介


    AD534 是一种单片激光修整四象限乘法器,具有以前仅在昂贵的混合或模块化产品中才能找到的精度规格。它适用于模拟信号处理、差分比值和百分比计算、代数和三角函数合成等领域。AD534以其独特的设计和多功能性,在广泛的电子应用中表现出色。

    2. 技术参数


    AD534的主要技术规格如下:
    - 总误差(−10 V ≤ X, Y ≤ +10 V):J级最大±1.02%,K级最大±0.52%,L级最大±0.25%
    - 温度系数:最高±0.02%/°C
    - 标度因子误差(SF = 10.000 V 标称值):最高±0.1%
    - 供电抑制(±15 V ± 1 V):最高±0.01%
    - 非线性(X = 20 V p-p, Y = 10 V):最高±0.3%
    - 带宽(小信号带宽):1 MHz
    - 输出电压摆幅:±112 V
    - 输出噪声密度(SF = 10 V):0.8 μV/√Hz
    - 电源电压(额定性能):±15 V
    - 电源电流(静态电流):4 mA
    - 工作温度范围(J、K、L 级):0°C 至 +70°C
    - 工作温度范围(S、T 级):−55°C 至 +125°C

    3. 产品特点和优势


    AD534的主要优势包括:
    - 预修整至±0.25%的最大四象限误差(AD534L)
    - 所有输入端(X、Y 和 Z)为高阻抗差分输入
    - 可调标度因子,提供高达×100的增益
    - 低噪声设计:90 μV rms(10 Hz 到 10 kHz)
    - 低成本、单片结构
    - 卓越的长期稳定性

    4. 应用案例和使用建议


    AD534在多种场合下都有广泛的应用,如高质量的模拟信号处理、差分比率和百分比计算、代数和三角函数合成、宽带和高峰因数的rms到dc转换等。
    使用建议:
    - 在选择供电电压时,确保不超过±15 V,以保持良好的精度和稳定性。
    - 在需要低噪声的应用中,应使用标度因子为10 V的情况。
    - 对于温度变化较大的应用环境,应选择扩展温度范围版本(AD534S 或 AD534T)以保证长期稳定性。

    5. 兼容性和支持


    AD534与多种不同的电子元器件和系统兼容。厂商提供了详细的技术文档和官方支持,确保用户可以充分利用产品的功能。对于定制需求和专业咨询,用户可以直接联系制造商获取更多帮助。

    6. 常见问题与解决方案


    - 问题:如何调整标度因子?
    - 解决方法:通过外部电阻来调整标度因子,通常可以将标度因子降低到最低3 V。
    - 问题:如何应对温度变化引起的误差?
    - 解决方法:选择具有扩展温度范围的型号(如AD534S或AD534T),并在必要时进行外部校准。
    - 问题:如何确保系统的供电稳定?
    - 解决方法:使用合适的稳压器和滤波器,以减少供电变化对AD534的影响。

    7. 总结和推荐


    AD534是一款高性能的内部修整精密IC乘法器,适用于多种复杂的电子应用。凭借其优异的精度、可靠性及广泛的工作温度范围,AD534在市场上表现出色。强烈推荐在需要高质量模拟信号处理和精确计算的应用中使用AD534。

AD534TE/883B参数

参数
典型供电电流 6mA
CMRR - 共模抑制比 -
最小工作供电电压 -
最大工作供电电压 -
Vos - 输入偏置电压 -
典型压摆率 -
每个通道的输出电流 -
典型增益带宽 -
-3db带宽 -
电流 - 输入偏置 -
通道数量 -
9.09mm(Max)
9.09mm(Max)
2.54mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装
