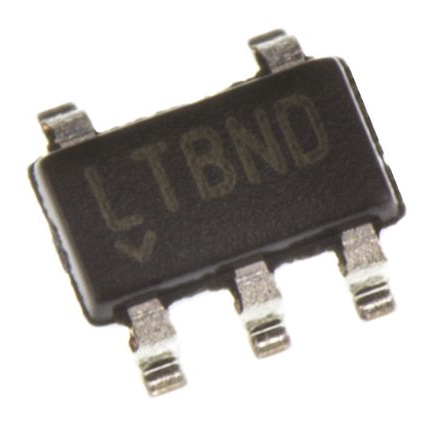

LTC6101BCS5#TRMPBF

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 375μA 200KHz 1mA 1 4V 60V 150μV 100nA TSOT-23-5 贴片安装,黏合安装 2.9mm*1.75mm*1mm
供应商型号: 4021813
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 LTC6101BCS5#TRMPBF

LTC6101BCS5#TRMPBF概述

    # LTC6101/LTC6101HV 高精度高压侧电流检测放大器技术解析

    产品简介


    LTC6101/LTC6101HV 是高性能的高电压、高压侧电流检测放大器,封装紧凑(SOT-23 和 MSOP),提供出色的检测精度和灵活性。其核心功能在于通过外接分流电阻感测电流,并将高共模电压下的小信号转换为地参考信号。这类器件广泛应用于汽车、工业自动化及电源管理领域,尤其适合需要精确电流检测的应用场景。
    主要特点:
    - 输入范围宽:LTC6101 支持 4V 至 60V,LTC6101HV 支持 5V 至 100V,最大绝对电压分别可达 70V 和 105V。
    - 低功耗:典型供电电流仅为 250μA(VS=12V)。
    - 高精度:最大输入失调电压仅 300μV。
    - 快速响应:1μs 的上升时间,适于负载电流警告及保护控制。
    - 封装灵活:提供 SOT-23 和 MSOP 封装,支持多种温度等级(–55°C 至 125°C)。
    应用领域:
    - 电流分流测量
    - 电池监控
    - 远程传感
    - 电源管理

    技术参数


    以下是 LTC6101/LTC6101HV 的关键性能参数汇总:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 4 | 60 | - | V |
    | 最大输入电压 | 500 - | mV |
    | 输入失调电压 | ±85 | ±300 | ±535 | μV |
    | 输入失调电压温漂 | ±1 | ±3 | ±5 | μV/°C |
    | 功耗抑制比 (PSRR) | 110 | 118 | 140 | dB |
    | 输出电压(最大值) | - | 3 | 8 | V |
    | 最大输出电流 | 1 1 | mA |
    | 输出误差 | 0 | 30 | 53.5 | mV |
    | 供电电流(典型值) | 220 | 475 | 720 | μA |
    | 增益配置 | 电阻调节 - |

    产品特点和优势


    1. 高精度感测:采用低输入失调电压设计,能够实现小信号的精准放大。
    2. 低功耗运行:供电电流低至 250μA,显著降低系统能耗。
    3. 宽工作温度范围:支持 –55°C 至 125°C,适合极端环境。
    4. 快速响应能力:响应时间为 1μs,适用于动态负载监控。
    5. 可调增益:通过外部电阻灵活调整增益,适应不同场景需求。
    这些特性使得 LTC6101/LTC6101HV 在电池管理系统、汽车电源监控及工业自动化等领域表现出色,极具市场竞争力。

    应用案例和使用建议


    应用案例:
    LTC6101/LTC6101HV 常用于以下场景:
    - 汽车应用:监控汽车启动电池或发电机输出电流。
    - 工业监控:测量工厂大型电机或设备的负载电流。
    - 电源管理:精确监测开关电源模块的负载电流分布。
    使用建议:
    1. 选择合适的工作电压范围:根据实际需求选择 LTC6101 或 LTC6101HV。
    2. 精确匹配电阻:增益可通过 RIN 和 ROUT 调整,确保电流检测的灵敏度满足要求。
    3. 注意散热:高功率工作时需注意电路板的热管理,防止因过热影响性能。

    兼容性和支持


    LTC6101/LTC6101HV 支持主流单片机接口,可与 5V 或 3.3V 控制器无缝对接。此外,制造商提供详尽的技术文档和支持服务,帮助客户快速集成到设计方案中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 增益不准确 | 校准 RIN 和 ROUT 的阻值 |
    | 输出电流过载 | 检查电源电压是否符合规格 |
    | 温漂导致误差较大 | 使用低温漂电阻材料 |

    总结和推荐


    LTC6101/LTC6101HV 是一款高性能、高可靠性、功能多样的高压侧电流检测放大器,具有广泛的适用性。其卓越的精度、快速响应能力和灵活配置使其成为复杂电路设计的理想选择。如果你的项目对电流检测要求较高且对功耗敏感,强烈推荐使用这款产品。
    综合评分:5/5
    推荐指数:★★★★★

LTC6101BCS5#TRMPBF参数

参数
通道数量 1
典型增益带宽 200KHz
最小工作供电电压 4V
典型压摆率 -
CMRR - 共模抑制比 -
每个通道的输出电流 1mA
Vos - 输入偏置电压 150μV
-3db带宽 -
电流 - 输入偏置 100nA
典型供电电流 375μA
最大工作供电电压 60V
长*宽*高 2.9mm*1.75mm*1mm
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装
