LTC6090HS8E#TRPBF

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 2.8mA 21V/μs 12MHz 125dB 50mA 1 ±70V,140V 330μV 3pA SOP 贴片安装 1.1mm(高度)
供应商型号: LTC6090HS8E#TRPBF
供应商: 云汉优选
标准整包数: 1

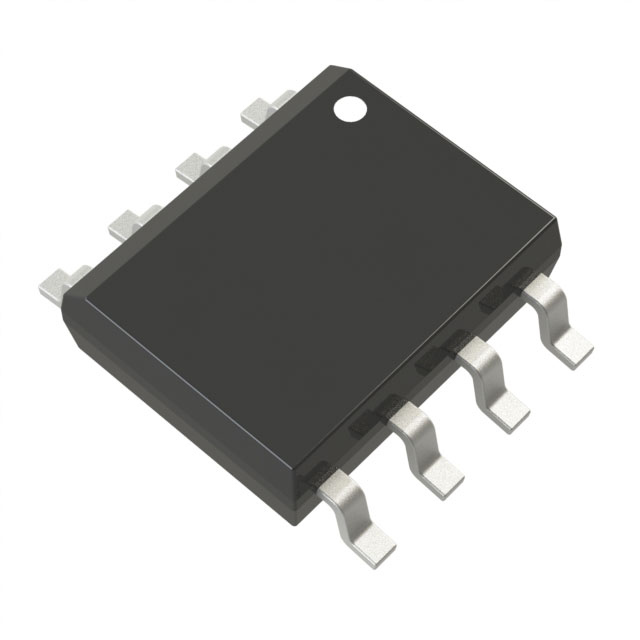

ANALOG DEVICES 仪表放大器 LTC6090HS8E#TRPBF

LTC6090HS8E#TRPBF概述


    产品简介


    LTC6090 和 LTC6090-5 是高电压精密单片运算放大器,属于CMOS型轨到轨输出、皮安输入电流的运算放大器。这类芯片主要用于高压、高阻抗缓冲以及高增益配置。LTC6090适用于单位增益稳定的应用场景,而LTC6090-5则适用于噪声增益配置为5或更大的情况。这些放大器具有高开环增益、低输入偏移电压和噪声、以及微安级别的输入偏置电流,使其成为高压应用的理想选择。

    技术参数


    - 供电电压范围:±4.75V 到 ±70V (单电源供电可达140V)
    - 输入偏置电流:最大50pA
    - 输入失调电压:最大1.25mV
    - 输入失调电压漂移:最大±5μV/°C
    - 共模抑制比(CMRR):最小130dB
    - 全功率带宽:最高达68kHz
    - 摆率(Slew Rate):高达21V/μs
    - 增益带宽积(GBW):最高达24MHz
    - 热关断温度:150°C
    - 封装类型:8引脚塑料SO、16引脚塑料TSSOP
    - 输出短路电流:最大90mA
    - 输出驱动能力:最多可驱动200pF负载电容

    产品特点和优势


    LTC6090/LTC6090-5具有以下几个显著特点:
    - 高输入阻抗:能够承受高阻抗环境下的使用,减少对信号源的影响。
    - 低噪声:低电压噪声和电流噪声使得它们在噪声敏感的应用中表现出色。
    - 高增益带宽积:高GBW确保了其在快速变化信号中的出色表现。
    - 过温保护功能:当内部温度接近150°C时,可通过热警报输出引脚通知用户。
    - 高电压输出:能够提供高达140V的峰峰值正弦波输出,满足多种高电压应用场景的需求。

    应用案例和使用建议


    应用场景:LTC6090/LTC6090-5广泛应用于多种领域,例如自动测试设备(ATE)、压电驱动器、光电二极管放大器、高压调节器以及光学网络设备。特别是在高电压DAC缓冲器应用中,LTC6090-5能够提供高达±70V的输出电压。
    使用建议:对于需要高精度且低噪声的应用场景,应尽量保持工作温度在推荐范围内,以避免因高温导致性能下降。另外,需要注意在高压环境下正确接线和安装散热片,以避免由于过热而影响器件寿命。

    兼容性和支持


    LTC6090/LTC6090-5与其他电子元器件兼容性良好,适用于多种标准逻辑接口。Linear公司为其提供了详细的技术文档和支持服务,包括详细的硬件参考设计指南和技术咨询服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q:LTC6090/LTC6090-5的工作温度范围是多少?
    - A:LTC6090C/I/H的工作温度范围分别为-40°C至70°C、-40°C至85°C以及-40°C至125°C。
    - Q:如何防止过热损坏?
    - A:通过监测热警告输出(TFLAG)引脚,及时关闭输出端口以避免过热。在散热不良的情况下,可以考虑增加散热措施,如添加散热片或者加强散热管理。


    总结和推荐


    LTC6090/LTC6090-5是一款高性能的高压运算放大器,特别适合需要高精度、高增益和低噪声的高电压应用场景。其独特的热关断机制和优良的过载保护能力,使得它在工业自动化、医疗设备和通讯系统等领域有着广泛的应用前景。尽管其价格相对较高,但考虑到其卓越的性能和可靠性,推荐在高端应用中优先考虑使用。

LTC6090HS8E#TRPBF参数

参数
最小工作供电电压 -
每个通道的输出电流 50mA
电流 - 输入偏置 3pA
Vos - 输入偏置电压 330μV
典型增益带宽 12MHz
-3db带宽 -
典型压摆率 21V/μs
最大工作供电电压 ±70V,140V
通道数量 1
典型供电电流 2.8mA
CMRR - 共模抑制比 125dB
长*宽*高 1.1mm(高度)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC6090HS8E#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6090HS8E#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES LTC6090HS8E#TRPBF LTC6090HS8E#TRPBF数据手册

LTC6090HS8E#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
