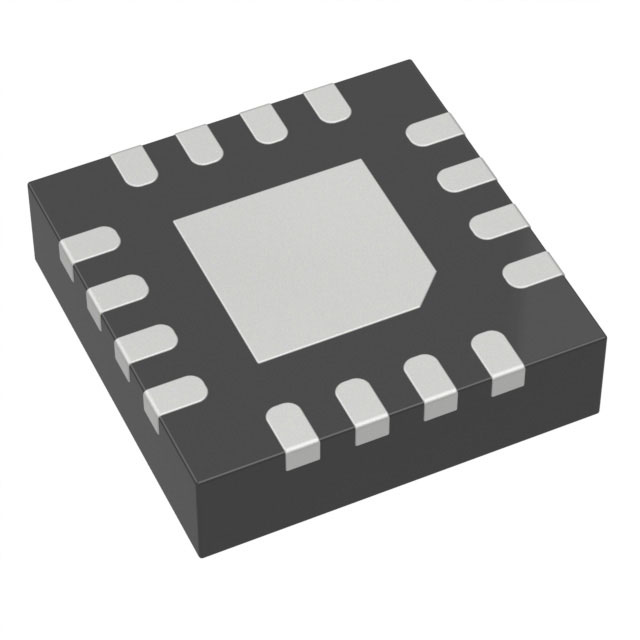

LT6402CUD-6#TRPBF

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 30mA 400V/μs 65dB 35mA 1 5.5V 1mV 5μA 300MHz QFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: Q-LT6402CUD-6#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 仪表放大器 LT6402CUD-6#TRPBF

LT6402CUD-6#TRPBF概述


    产品简介


    产品名称: LT6402-6
    产品类型: 差分放大器/模数转换驱动器(ADC驱动器)
    主要功能:
    - 放大和驱动信号
    - 低失真和低噪声设计
    - 适用于DC到300MHz范围内的应用
    - 支持固定增益为6dB
    - 可调节输出共模电压
    应用领域:
    - 成像
    - 通信
    - 中频采样接收器
    - 滤波器接口/缓冲

    技术参数


    - 增益: 固定增益6dB
    - 带宽: –3dB带宽达300MHz
    - 单端输入电压范围: –0.1V至5.1V
    - 差分输入电阻: 170Ω至240Ω
    - 噪声性能: 输入参考噪声电压密度3.8nV/√Hz
    - 互调失真: OIP3为53dBm(@10MHz)
    - 输出电流: 连续输出电流±100mA(+OUT, –OUT),±30mA(+OUTFILTERED, –OUTFILTERED)
    - 工作温度范围: –40°C至85°C
    - 供电电压: 5V
    - 功耗: 30mA
    - 封装尺寸: 16引脚3mm x 3mm QFN封装

    产品特点和优势


    - 高增益带宽积: –3dB带宽可达300MHz,适合高频应用
    - 低噪声和失真: 输入参考噪声仅为3.8nV/√Hz,THD和IMD指标优秀
    - 双输出模式: 未滤波输出和内置75MHz低通滤波后的输出
    - 易于使用: 只需少量外部组件即可实现稳定可靠的信号放大
    - 集成度高: 内置输出共模电压调整电路,减少外部元件数量
    - 宽工作温度范围: 能在极端环境下稳定工作

    应用案例和使用建议


    典型应用场景:
    - 成像系统: 在医疗和工业成像系统中,LT6402-6可以作为图像信号的放大器,确保信号不失真和高信噪比
    - 通信系统: 用于各种通信系统中的信号处理,提高系统的抗干扰能力
    - ADC驱动: 配合高性能ADC(如LTC2249),可以实现高速、高精度的数据采集
    使用建议:
    - 在高频信号处理中,确保正确的电源旁路电容配置,以提高稳定性
    - 适当调整输出共模电压,以适应不同的负载条件
    - 尽量减少PCB走线长度,降低EMI影响

    兼容性和支持


    - 与其他元器件的兼容性: 该芯片可与多种ADC和传感器无缝对接
    - 厂商支持: 提供详细的参考资料和技术支持文档,帮助用户更好地理解芯片特性和优化使用

    常见问题与解决方案


    - 问题: 输出信号失真严重
    解决方案: 检查电源电压是否稳定,旁路电容配置是否正确,共模电压设置是否合适
    - 问题: 无法达到预期的带宽
    解决方案: 检查电源旁路电容是否配置合理,考虑是否有额外的阻抗匹配网络需要调整

    总结和推荐


    LT6402-6是一款专为高速、高精度应用设计的差分放大器/ADC驱动器。它具有优秀的噪声和失真性能,以及高度集成的设计,使其非常适合在通信、成像等领域使用。尽管价格较高,但其优异的性能和易用性使得其成为高端应用的理想选择。对于需要高性能信号处理的应用,强烈推荐使用LT6402-6。

LT6402CUD-6#TRPBF参数

参数
通道数量 1
典型增益带宽 -
电流 - 输入偏置 5μA
最大工作供电电压 5.5V
Vos - 输入偏置电压 1mV
-3db带宽 300MHz
典型压摆率 400V/μs
CMRR - 共模抑制比 65dB
典型供电电流 30mA
每个通道的输出电流 35mA
最小工作供电电压 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
