AD625CD

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 3.5mA 5V/μs 25MHz 1 10μV 10nA 650KHz CDIP-16 通孔安装 20.32mm*7.62mm*3.553mm
供应商型号: CY-AD625CD
供应商: Avnet
标准整包数: 1

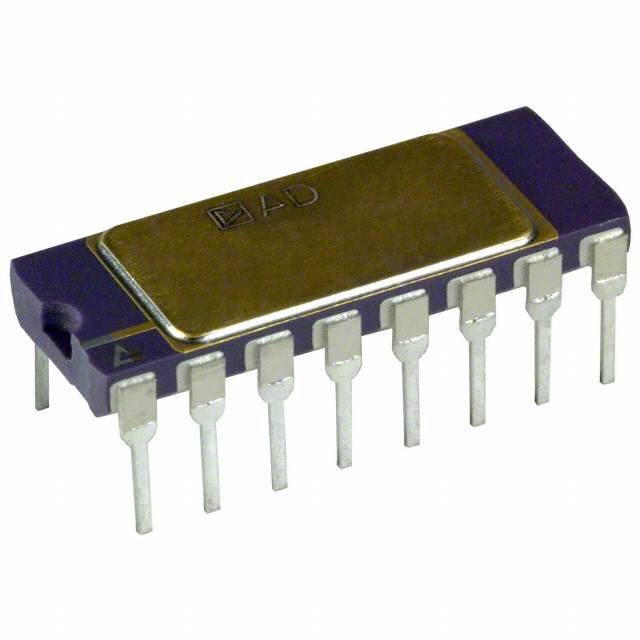

ANALOG DEVICES 仪表放大器 AD625CD

AD625CD概述

    AD625 Programmable Gain Instrumentation Amplifier

    1. 产品简介


    AD625 是一款精密的仪器放大器,特别设计用于满足两个主要的应用领域:非标准增益(即不易通过诸如 AD524 和 AD624 这样的设备实现的增益)和低成本、高精度的软件可编程增益放大器电路。AD625 支持用户选择固定增益范围从 1 到 10,000,适用于多种工业、商业和特殊温度范围内的应用。

    2. 技术参数


    AD625 的技术参数如下:
    - 增益范围:1 至 10,000
    - 增益误差:最大 0.02%
    - 温度系数:最大 5 ppm/°C
    - 非线性度:最大 0.001%
    - 输入失调电压:最大 25 μV
    - 噪声:1 kHz 处 4 nV/√Hz(输入端噪声)
    - 增益带宽积:25 MHz
    - 工作环境:工业(-40°C 至 +85°C),商业(0°C 至 +70°C),特殊(-55°C 至 +125°C)

    3. 产品特点和优势


    AD625 的主要特点和优势包括:
    - 可编程增益范围广泛,最高可达 10,000,只需三个外部电阻即可设定。
    - 高精度软件可编程增益放大器,通过 CMOS 多路复用器和电阻网络配置。
    - 增益精度和增益温度系数主要由外部电阻决定。
    - 独立的输入和输出零点调整终端,便于高精度应用。
    - 具有低输入电压噪声(4 nV/√Hz)。
    - 不需要外部电阻匹配以保持高共模抑制比。

    4. 应用案例和使用建议


    AD625 可应用于需要高增益且精度要求较高的场合,例如工业自动化控制系统、传感器信号调理电路和精密测量设备。具体应用场景可能包括压力传感器信号放大、位移传感器信号调理等。
    使用建议:
    - 在高增益情况下,可以考虑添加额外的保护电路来避免输入过载情况。
    - 当连接不同类型的传感器时,注意选择合适的外部电阻以确保最佳增益精度。

    5. 兼容性和支持


    AD625 支持多种封装形式,如 16 引脚陶瓷或塑料 DIP 包装,以及 20 引脚无引线芯片载体封装。厂商提供全面的技术支持,包括详细的技术文档和样品请求服务,确保用户能充分利用 AD625 的性能优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 增益误差大 | 选择更精确的外部电阻,确保精度匹配。 |
    | 输入失调电压高 | 检查并调节输入端的零点调整终端。 |
    | 输出漂移 | 检查电源稳定性,确保稳定供电。 |

    7. 总结和推荐


    综上所述,AD625 是一款具备高增益精度和稳定性的精密仪器放大器,尤其适合于需要高精度信号处理的应用。考虑到其出色的增益精度、稳定的温度系数和广泛的增益范围,强烈推荐在高精度传感器信号调理和工业自动化控制等应用中使用 AD625。

AD625CD参数

参数
Vos - 输入偏置电压 10μV
典型增益带宽 25MHz
典型压摆率 5V/μs
-3db带宽 650KHz
通道数量 1
电流 - 输入偏置 10nA
最小工作供电电压 -
最大工作供电电压 -
典型供电电流 3.5mA
每个通道的输出电流 -
CMRR - 共模抑制比 -
长*宽*高 20.32mm*7.62mm*3.553mm
通用封装 CDIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

AD625CD厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD625CD数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD625CD AD625CD数据手册
