AD8221ARMZ

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 900μA 2V/μs 18mA 1 2.3V ±18V 60μV 500pA 825KHz MSOP-8 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: AD8221ARMZ
供应商: 国内现货
标准整包数: 1

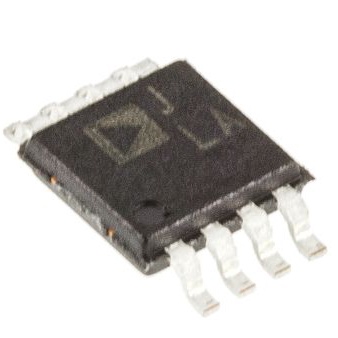

ANALOG DEVICES 仪表放大器 AD8221ARMZ

AD8221ARMZ概述


    产品简介


    产品名称:AD8221
    产品类型:运算放大器
    主要功能:
    - 高精度信号放大
    - 差分输入处理
    - 低噪声特性
    应用领域:
    - 工业自动化
    - 测试测量设备
    - 医疗器械
    - 通信设备

    技术参数


    - 增益(G)范围: 1到1000
    - 共模抑制比(CMRR):
    - G = 1时,10 kHz下为90 dB
    - G = 1000时,1 kHz下为110 dB
    - 电压噪声密度:
    - RTI,1 kHz下为8 nV/√Hz
    - 输入偏置电流:
    - 0.4 nA(1 kHz)
    - 0.1 nA(0.1 Hz至10 Hz)
    - 电源抑制比(PSR):
    - 90 dB(G = 1)
    - 110 dB(G = 10)
    - 工作温度范围: -40°C至+85°C

    产品特点和优势


    独特功能:
    - 高共模抑制比(CMRR): 能够在宽频率范围内实现高效的共模抑制,适合工业应用。
    - 低噪声: 低电压噪声密度和输入偏置电流使得信号更加纯净。
    - 高精度增益控制: 通过外部电阻灵活设置增益,支持从1到1000的范围。
    - 宽工作温度范围: 能够适应极端环境条件,适用于广泛的工业应用。
    市场竞争力:
    - 高性能: AD8221具有卓越的信号处理能力,在同类产品中表现优异。
    - 灵活性: 外部可调增益和宽温工作范围使其广泛应用于各种复杂应用场景。
    - 稳定性: 高电源抑制比和低输入偏置电流保证了长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在PLC系统中作为信号调理电路,提高测量精度。
    - 医疗设备: 在心电图(ECG)和其他生理信号采集设备中,提供高质量的信号放大数据。
    - 测试测量设备: 用于信号处理和测量应用,提高测试精度。
    使用建议:
    - 外部电阻选择: 为了达到最佳增益效果,应根据具体应用选择合适的RG值。
    - 温度管理: 由于工作温度范围较广,建议在高温度环境下采用适当的散热措施以确保性能稳定。
    - 电路布局: 注意PCB布局设计,减少寄生电容和电感,提高电路整体性能。

    兼容性和支持


    兼容性:
    - AD8221可与其他标准运算放大器互换使用,方便进行系统升级。
    - 支持多种封装形式,如MSOP和SOIC,可根据需求选择合适封装。
    支持和服务:
    - 技术支持: Analog Devices提供全面的技术支持,包括在线文档、样片申请和技术咨询。
    - 售后维护: 提供详尽的产品使用指南和故障排查手册,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    问题1:如何调整AD8221的增益?
    - 解决方案: 通过改变外部电阻RG来调整增益。具体计算公式为 \(G = 1 + \frac{49.4\text{k}\Omega}{RG}\)。
    问题2:AD8221能否在高温环境中稳定工作?
    - 解决方案: AD8221的工作温度范围为-40°C至+85°C,若需要在更高温度环境下使用,请确保良好的散热条件。
    问题3:AD8221的电源抑制比如何影响其性能?
    - 解决方案: AD8221具有较高的电源抑制比,可以有效消除电源噪声的影响。若电源噪声较大,建议使用低噪声稳压电源并添加滤波电路。

    总结和推荐


    综述:
    AD8221是一款高性能的运算放大器,以其高共模抑制比、低噪声和高增益控制等特点,成为工业自动化、医疗设备和测试测量设备的理想选择。其出色的性能和广泛的适用性使其在市场上具备很强的竞争力。
    推荐:
    强烈推荐AD8221给需要高精度、高性能信号处理的应用场景。无论是在自动化生产线还是精密测量仪器中,AD8221都能提供可靠的数据支持和稳定的信号处理能力。

AD8221ARMZ参数

参数
典型供电电流 900μA
Vos - 输入偏置电压 60μV
典型压摆率 2V/μs
电流 - 输入偏置 500pA
通道数量 1
典型增益带宽 -
-3db带宽 825KHz
每个通道的输出电流 18mA
最大工作供电电压 ±18V
最小工作供电电压 2.3V
CMRR - 共模抑制比 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

AD8221ARMZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8221ARMZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD8221ARMZ AD8221ARMZ数据手册

AD8221ARMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
