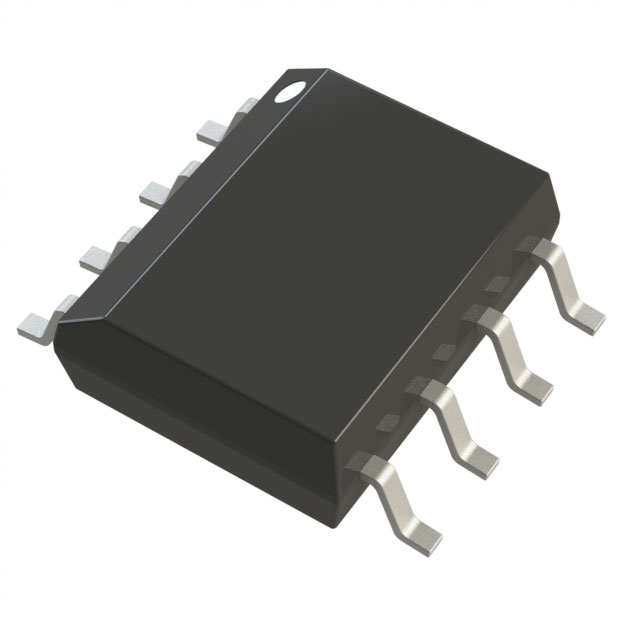

AD8139ARD-REEL7

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 24.5mA 800V/μs 75dB 100mA 1 150μV 2.25μA 410MHz SOP 贴片安装
供应商型号: CY-AD8139ARD-REEL7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD8139ARD-REEL7

AD8139ARD-REEL7概述


    产品简介


    AD8139是一款超低噪声高性能差分放大器,其具备轨对轨输出能力。这款放大器专为驱动18位分辨率的模数转换器(ADC)而设计。AD8139具有广泛的适用性,如作为单端到差分转换器、差分滤波器、电平转换器以及差分PCB和电缆驱动器。适用于通信、仪器仪表和测量系统等多个领域。

    技术参数


    - 动态性能:小信号带宽(VS=±5V,VOCM=0V):340-410 MHz;大信号带宽:210-240 MHz。
    - 噪声性能:输入电压噪声:2.25 nV/√Hz;输入电流噪声:2.1 pA/√Hz。
    - 谐波失真:98 dBc SFDR @ 1 MHz;85 dBc SFDR @ 5 MHz;72 dBc SFDR @ 20 MHz。
    - 速度性能:3 dB带宽:410 MHz;压摆率:800 V/μs;建立时间:45 ns。
    - 电源范围:供电电压:5 V至12 V;静态电流:22.5 mA(典型值)。
    - 温度范围:工作温度:-40°C至+125°C。

    产品特点和优势


    AD8139的主要优势在于其低噪声特性、高速度以及优秀的信号完整性,这使其成为高精度ADC的理想选择。它还提供了良好的共模抑制比(80 dB)和失调电压漂移(1.25 μV/°C),确保了在各种条件下的稳定性能。此外,这款放大器采用先进的XFCB工艺制造,进一步降低了失真。

    应用案例和使用建议


    应用场景:
    - ADC驱动器:适用于多种ADC,特别适合于需要低噪声和高速度的应用。
    - 单端到差分转换器:适用于需要将信号转换成差分形式以减少噪声干扰的场合。
    - 差分滤波器:提供稳定的差分信号处理,减少干扰。
    使用建议:
    - 确保供电电压范围内的稳定运行,避免过载。
    - 调整外部反馈网络,以实现所需增益。
    - 针对不同的频率和负载情况调整CF,以达到最佳响应时间。

    兼容性和支持


    AD8139支持5 V至12 V的宽电压范围供电,并且能够在极端温度下正常工作。关于与其他电子元器件的兼容性,其8引脚SOIC和LFCSP封装可轻松集成到现有设计中。Analog Devices公司提供了详尽的技术文档和支持,包括软件工具、设计指南及技术支持热线,帮助用户解决设计过程中遇到的各种问题。

    常见问题与解决方案


    问题1:设备过热。
    解决办法:检查电路设计,增加散热措施或使用外部风扇冷却。同时注意不要超过最大功耗限制。
    问题2:信号失真严重。
    解决办法:检查输入信号是否过大导致饱和,调整供电电压或增益设置,使输入信号在合理范围内。
    问题3:输出不正确。
    解决办法:确认外部反馈网络配置正确无误,参考技术手册进行校准和调试。

    总结和推荐


    总体而言,AD8139是一款出色的差分放大器,适合于各种高性能模拟电路的设计。其优异的低噪声特性和宽频带性能使其非常适合于精密测量和数据采集应用。如果你正在寻找一款可靠且高效的ADC驱动器,AD8139无疑是一个理想的选择。

AD8139ARD-REEL7参数

参数
每个通道的输出电流 100mA
Vos - 输入偏置电压 150μV
典型压摆率 800V/μs
通道数量 1
最小工作供电电压 -
-3db带宽 410MHz
典型供电电流 24.5mA
最大工作供电电压 -
典型增益带宽 -
CMRR - 共模抑制比 75dB
电流 - 输入偏置 2.25μA
通用封装 SOP
安装方式 贴片安装
零件状态 停产
包装方式 散装

AD8139ARD-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8139ARD-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES AD8139ARD-REEL7 AD8139ARD-REEL7数据手册

AD8139ARD-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5978 ¥ 41.9426
库存: 3831
起订量: 24 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.94
直接购买
加入购物车
