AMP02FP

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 5mA 6V/μs 32mA 1 ±18V 40μV 4nA 1.2MHz PDIP-8 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: AMP02FP-ND
供应商: Digi-Key
标准整包数: 1

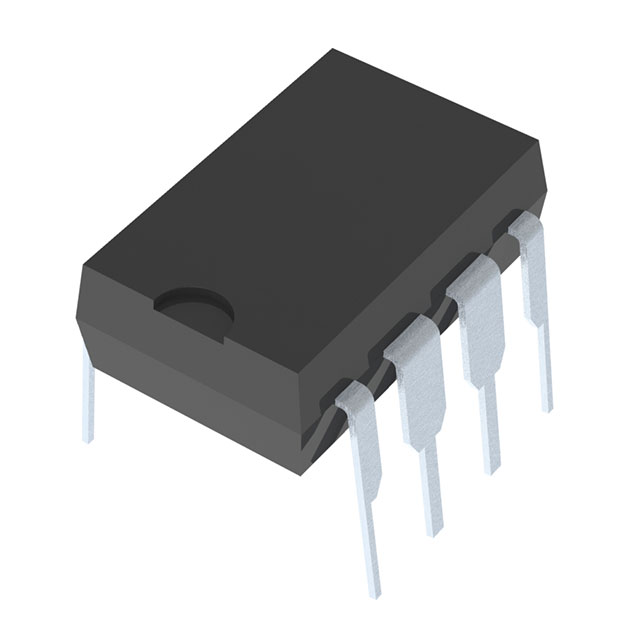

ANALOG DEVICES 仪表放大器 AMP02FP

AMP02FP概述

    High Accuracy Instrumentation Amplifier (AMP02)

    产品简介


    AMP02是一款高精度仪器放大器,以其独特的设计和高性能特性脱颖而出。该器件采用8引脚封装,提供从1到10,000的宽范围增益设置。AMP02集成了输入保护网络,允许输入电压超出电源电压±60V而不损坏设备。通过激光微调技术,输入偏置电压可减少至100µV以下,输出偏置电压低于4mV,增益精度优于0.5%,适用于高精度的数据采集系统。

    技术参数


    | 参数 | AMP02E | AMP02F |
    |
    | 输入偏置电流 (IB) | 2nA ~ 10nA | 4nA ~ 20nA |
    | 输出偏置电压 (VOOS) | 1mV ~ 4mV | 2mV ~ 8mV |
    | 共模抑制比 (CMR) | ≥115dB | ≥110dB |
    | 工作温度范围 | -40°C ~ +85°C | -40°C ~ +85°C |
    | 电源电压范围 (VS) | ±4.5V ~ ±18V | ±4.5V ~ ±18V |

    产品特点和优势


    1. 低偏置电压:AMP02的输入偏置电压低至100µV(最大),确保高精度。
    2. 高共模抑制比:共模抑制比(CMR)超过115dB,适合信号处理中的噪声消除。
    3. 宽增益范围:从1到10,000的宽增益范围使其适用于各种应用场景。
    4. 高带宽:增益为1000时,带宽达到200kHz,适合高速数据采集系统。
    5. 温度稳定性好:增益温度系数小于50ppm/°C,确保长期工作的稳定性。

    应用案例和使用建议


    AMP02广泛应用于差分放大器、应变片放大器、热电偶放大器等领域。在医疗设备和数据采集系统中也表现优异。例如,在应变片放大器的应用中,AMP02的高共模抑制比能够有效地消除环境噪声,提高测量精度。建议在使用过程中,应关注电路布局,避免因布线不当导致的温差电动势影响。

    兼容性和支持


    AMP02可与多种数字和模拟电路兼容,推荐使用金属薄膜电阻器进行增益设置以获得最佳性能。厂商提供了详尽的技术文档和支持服务,包括常见问题解答和维护指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 偏置电压异常 | 检查外部电阻连接是否正确 |
    | 增益精度不符合预期 | 更换具有更高精度的外部电阻 |
    | 输出电压摆动不够 | 检查电源电压是否符合要求 |
    | 共模抑制比下降 | 检查电路接地是否良好 |

    总结和推荐


    AMP02凭借其高精度、宽增益范围和优良的温度稳定性,成为高精度数据采集系统的理想选择。其独特的设计使得它在多种应用场景中表现出色。推荐在需要高精度和高可靠性的应用中使用AMP02。
    结论
    综上所述,AMP02是一款高性能、高精度的仪器放大器,适用于医疗设备、工业自动化及科研等领域的高精度信号处理。其卓越的特性和广泛的应用领域使其在市场上具备强大的竞争力。对于需要高性能数据采集的场合,强烈推荐使用AMP02。

AMP02FP参数

参数
电流 - 输入偏置 4nA
最小工作供电电压 -
Vos - 输入偏置电压 40μV
典型压摆率 6V/μs
通道数量 1
最大工作供电电压 ±18V
典型供电电流 5mA
-3db带宽 1.2MHz
CMRR - 共模抑制比 -
每个通道的输出电流 32mA
典型增益带宽 -
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
零件状态 停产
包装方式 管装

AMP02FP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AMP02FP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AMP02FP AMP02FP数据手册

AMP02FP封装设计

查看详情并下载
Symbol
Footprint
3D Model
