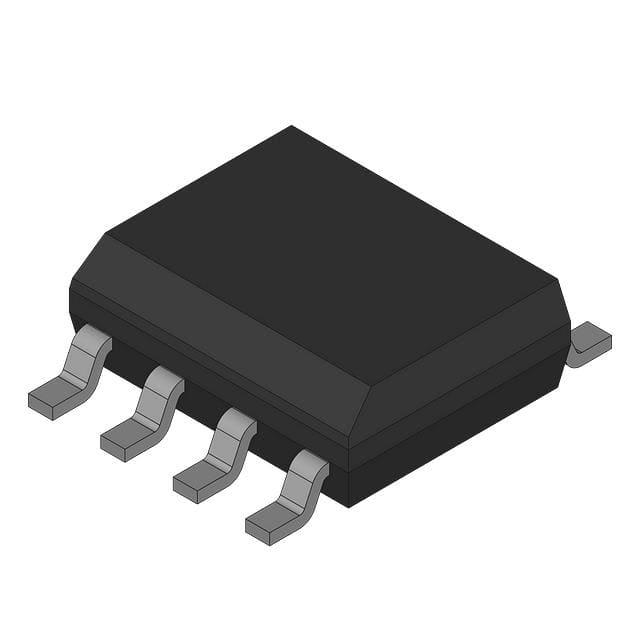

OP37GS

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 17V/μs 63MHz 1 ±22V 30μV 15nA SOIC-8 贴片安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 仪表放大器 OP37GS

OP37GS概述


    产品简介


    OP37 高速精密运算放大器
    OP37 是一款低噪声、高精度、高速的运算放大器(AVCL > 5),适用于要求高性能的电子电路。其设计特别优化用于增益大于五的电路,具有较高的摆率(17 V/μs)和增益带宽积(63 MHz)。OP37 的主要功能包括超低的输入失调电压和漂移,以及极低的噪声,使其在许多精密仪器和专业音频应用中表现出色。

    技术参数


    - 输入失调电压 (VOS):10 μV 至 100 μV
    - 长周期稳定性 (VOS/Time):0.2 mV/月至 2.0 mV/月
    - 输入失调电流 (IOS):7 nA 至 75 nA
    - 输入偏置电流 (IB):±10 nA 至 ±80 nA
    - 输入噪声电压密度 (en):3.5 nV/√Hz 至 8.0 nV/√Hz (10 Hz)
    - 摆率 (SR):17 V/μs
    - 增益带宽积 (GBW):63 MHz
    - 输出电压摆幅 (VO):±12.0 V 至 ±13.8 V (RL ≥ 2 kW)
    - 电源抑制比 (PSRR):10 mV/V 至 20 mV/V (VS = ±4 V 至 ±18 V)
    - 工作温度范围:
    - OP37A:-55°C 至 +125°C
    - OP37E:-25°C 至 +85°C
    - OP37EP/FP:0°C 至 +70°C
    - OP37GP/GS/GZ:-40°C 至 +85°C

    产品特点和优势


    OP37 运算放大器具备多项独特的优势,使其在市场上极具竞争力:
    - 低噪声:80 nV p-p (0.1 Hz 至 10 Hz),3 nV/√Hz @ 1 kHz,确保信号传输过程中的高保真度。
    - 高精度:10 μV 的低输入失调电压,使得它非常适合于精密测量和控制应用。
    - 高速性能:17 V/μs 的摆率和 63 MHz 的增益带宽积,确保其能够快速响应信号变化。
    - 可靠性:通过可靠且稳定的零点校准方案实现低噪声仪表级性能。
    - 兼容性:可直接替换725和OP-07型号,为现有系统提供升级选项。

    应用案例和使用建议


    应用案例:
    1. 音频预放大器:OP37 在音频预放大器中表现出色,保证了信号的质量,尤其在麦克风、磁头和RIAA唱机前置放大器的应用中。
    2. 数据采集系统:其高增益和低噪声特性使其适合用于高速信号处理的数据采集系统。
    3. 精密仪器:在精密仪器和控制系统中,其低漂移和低噪声确保了测量的准确性。
    使用建议:
    - 在进行高精度测量时,确保电源稳定,以减少电源噪声对信号的影响。
    - 使用适当的滤波器来去除不必要的高频噪声。
    - 确保正确接地,避免共模干扰影响电路性能。

    兼容性和支持


    OP37 支持多种封装形式,包括 8 引脚陶瓷双列直插封装(Z 尾缀)、环氧树脂小外形封装(P 尾缀)和 8 引脚表面贴装封装(S 尾缀)。此外,Analog Devices 提供详细的技术文档和客户支持服务,帮助用户充分利用该产品的潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不正常 | 检查电源电压是否在规定范围内,检查负载电阻是否合适。 |
    | 输入噪声过大 | 确保外部电路的噪声隔离,适当增加滤波电容。 |
    | 工作温度范围超出 | 更换为符合工作温度范围要求的型号,如OP37E、OP37EP。|

    总结和推荐


    OP37 是一款集高性能、低噪声、高精度于一体的运算放大器,适用于多种精密电子电路和专业音频应用。其优秀的电气特性和可靠性使它成为替代传统运算放大器的理想选择。对于需要高精度和高速度的电子电路设计者来说,OP37 是一个值得考虑的优秀解决方案。强烈推荐在相关应用中使用 OP37。

OP37GS参数

参数
电流 - 输入偏置 15nA
Vos - 输入偏置电压 30μV
-3db带宽 -
CMRR - 共模抑制比 -
最大工作供电电压 ±22V
典型供电电流 -
最小工作供电电压 -
典型增益带宽 63MHz
通道数量 1
每个通道的输出电流 -
典型压摆率 17V/μs
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装
