AD8224ACPZ-R7

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 750μA(x2 Channels) 2V/μs 94dB 15mA 2 4.6V 36V 300μV 25pA 1.5MHz 贴片安装,黏合安装 3mm*3mm*830μm
供应商型号: AD8224ACPZ-R7
供应商: 国内现货
标准整包数: 1

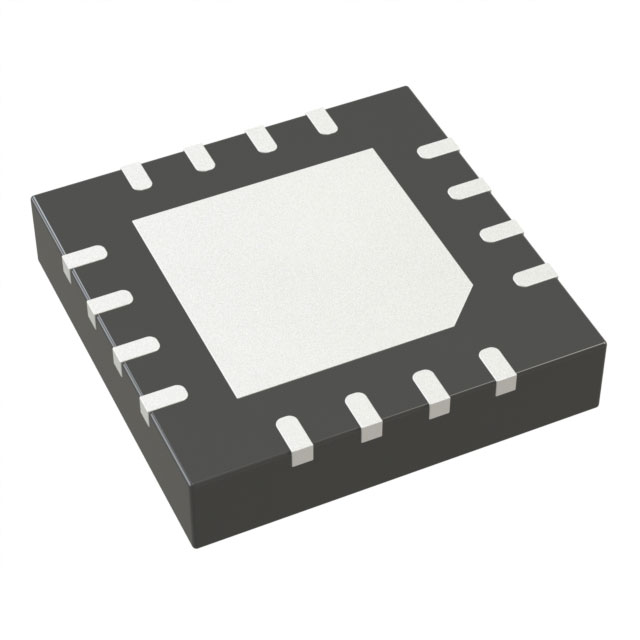

ANALOG DEVICES 仪表放大器 AD8224ACPZ-R7

AD8224ACPZ-R7概述

    # AD8224 Precision Dual-Channel JFET Input Instrumentation Amplifier

    产品简介


    AD8224 是一款高性能的精密双通道 JFET 输入仪表放大器,采用节省空间的 4 mm × 4 mm LFCSP 封装,内部具有隐藏式散热垫设计,允许在封装下方布线并布置过孔,以实现完整的偏置电流性能。此放大器主要用于高精度数据采集系统、医疗仪器、传感器接口及高性能模拟信号处理等领域。其卓越的低输入电流和高共模抑制比(CMRR)特性使其特别适用于需要极高信噪比的应用。

    技术参数


    以下为 AD8224 的关键技术参数:
    | 参数 | A 级 | B 级 |
    |
    | 共模抑制比(CMRR) | 86 dB | 100 dB |
    | 输入噪声(1 kHz) | 14 nV/√Hz | 17 nV/√Hz |
    | 输入偏置电流 | ≤10 pA | ≤300 pA |
    | 工作电压范围 | 4.5 V~36 V | 4.5 V~36 V |
    | 温度范围 | -40℃~+85℃ | -40℃~+85℃ |
    其他性能指标还包括:轨到轨输出、1.5 MHz 带宽(G=1)、快速建立时间(2 V/µs)、极低功耗(750 µA/放大器)。此外,增益可通过单个外部电阻调整(范围为 1 到 1000)。

    产品特点和优势


    特点
    1. 双通道集成:同一封装内包含两个独立的仪表放大器,节省电路板空间。
    2. JFET 输入:超低输入偏置电流(最高仅 10 pA),适于高阻抗传感器信号采集。
    3. 高 CMRR:在直流到 10 kHz 范围内达到 90 dB,保证出色的抗干扰能力。
    4. 宽电源适应性:支持 4.5 V 至 36 V 单电源或 ±2.25 V 至 ±18 V 双电源供电。
    5. 多功能性:可配置为单通道差分输出仪表放大器,适合强噪声环境下远程传感器的数据传输。
    优势
    - 极高的精度和稳定性确保了在苛刻环境下的可靠运行。
    - 紧凑型封装降低了系统复杂度和成本。
    - 高效能的低功耗设计非常适合便携式设备。

    应用案例和使用建议


    应用案例
    1. 医疗监测设备:用于心电图(ECG)、脑电图(EEG)等生物电信号检测,对信号质量要求极高。
    2. 工业传感器接口:如压力、温度传感器的信号调理。
    3. 数据采集系统:与高速 ADC 搭配,提高整体系统的测量精度。
    使用建议
    - 在低频段应用时,建议将增益设置为较低值(如 G=1 或 G=10),以获得更好的线性度和更低的非线性误差。
    - 对于高频应用,需注意负载电容的选择,避免输出振铃现象(建议添加 47 pF 并联电容)。

    兼容性和支持


    AD8224 支持与其他标准仪表放大器模块的互操作,并且在不同电源电压范围内均表现出良好的性能一致性。Analog Devices 提供详尽的技术文档和支持服务,包括设计指南和软件工具,帮助用户加速产品开发周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号振荡 | 在负载上并联一个 47 pF 电容器。 |
    | 增益设置不稳定 | 确保外部电阻精确匹配并避免焊接缺陷。 |
    | 高温下工作异常 | 选择 B 级版本,并增加散热措施。 |

    总结和推荐


    AD8224 凭借其紧凑的设计、卓越的性能和广泛的应用范围,成为精密模拟信号处理领域的优选方案。它在医疗、工业和消费类电子产品中展现了强大的竞争力。我们强烈推荐 AD8224 用于需要高精度、低功耗和良好抗噪特性的应用场景。对于追求高效能设计的工程师来说,这款产品无疑是最佳选择之一。

AD8224ACPZ-R7参数

参数
-3db带宽 1.5MHz
典型增益带宽 -
最大工作供电电压 36V
每个通道的输出电流 15mA
通道数量 2
典型供电电流 750μA(x2 Channels)
最小工作供电电压 4.6V
CMRR - 共模抑制比 94dB
电流 - 输入偏置 25pA
典型压摆率 2V/μs
Vos - 输入偏置电压 300μV
长*宽*高 3mm*3mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AD8224ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8224ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD8224ACPZ-R7 AD8224ACPZ-R7数据手册

AD8224ACPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 70
100+ ¥ 62.4
500+ ¥ 60.32
库存: 1000
起订量: 10 增量: 1500
交货地:
最小起订量为:10
合计: ¥ 700
