OP221GSZ-REEL

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 850μA(x2 Channels) 300mV/μs 2 30V 250μV 70nA 600KHz SOIC-8 贴片安装,黏合安装
供应商型号: Q-OP221GSZ-REEL
供应商: 期货订购
标准整包数: 2500

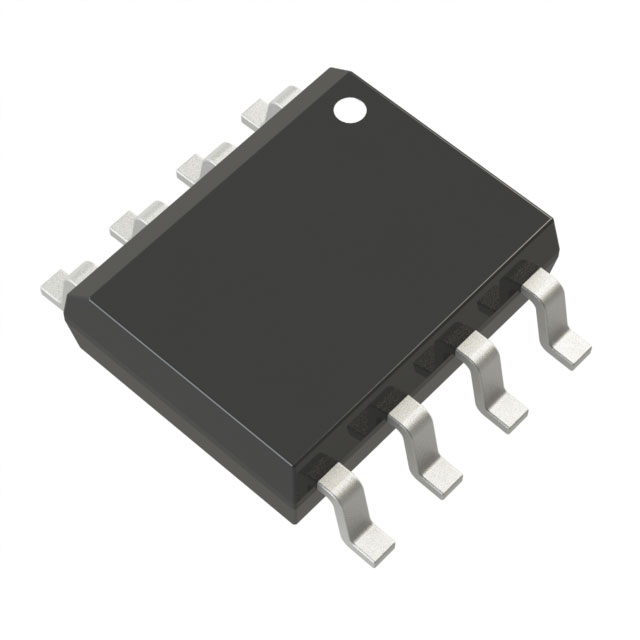

ANALOG DEVICES 仪表放大器 OP221GSZ-REEL

OP221GSZ-REEL概述

    OP221G 运算放大器技术手册

    1. 产品简介


    OP221G 是一款高性能的双运算放大器(Dual Operational Amplifier),广泛应用于各类仪器仪表设计及其它需要高精度差分输入电路的场合。这款放大器以其出色的共模抑制比(CMRR)和电源抑制比(PSRR)在同类产品中脱颖而出,特别适合需要高精度、低噪声的应用。

    2. 技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入失调电压 | VOS 250 | 500 | mV |
    | 输入失调电流 | IOS | VCM = 0 | 1.5 | 7 | nA |
    | 输入偏置电流 | IB | VCM = 0 | 70 | 120 | nA |
    | 输入电压范围 | IVR | V+ = 5 V, V = 0 V | 10/3.5V VS = 15 V| 15/13.5 |
    | 共模抑制比 | CMRR | V+ = 5 V, V = 0 V | 75 | 85 | VS = 15 V| dB |
    | 电源抑制比 | PSRR | VS = 2.5 V to 15 V| 32 | 100 | mV/V |
    | 大信号增益 | AVO | VS = 15 V, RL = 10 kW| 800 | V/mV |
    | 输出电压范围 | VO | V+ = 5 V, V = 0 V | 0.8/4V VS = 15 V| 13.5 |
    | 峰值输出摆动幅度 28 | 24 | 20 | V |
    | 斜率 | SR | RL = 10 kW | 20.2 | 20.3 | V/μs |

    3. 产品特点和优势


    - 出色的共模抑制比 (CMRR):在常见的温度范围内表现出色,可以达到85 dB(VS=15V),有效减少共模干扰。
    - 高精度差分放大能力:支持高达20/3.5V的输入电压范围,适用于多种复杂信号环境。
    - 低噪声性能:电压噪声密度为11nV/Hz(典型值),非常适合低噪声要求的应用。
    - 优异的温度稳定性:在-40°C到+85°C的宽温范围内保持稳定的性能。

    4. 应用案例和使用建议


    - 仪表放大器:OP221G 可以用于设计高精度的仪表放大器,通过其双匹配运算放大器实现高共模抑制比(CMRR)和独立调整增益。
    - 工业控制:在需要高精度测量和控制的工业环境中,如精密传感器接口电路中,OP221G能够提供精确可靠的信号处理。

    使用建议:
    - 在高温环境下使用时,注意散热,避免温度过高导致性能下降。
    - 设计时需考虑电源电压和负载电阻对输出性能的影响,确保在合理范围内运行。

    5. 兼容性和支持


    OP221G 放大器采用8脚标准小型封装(SOIC),易于集成到现有系统中。此外,供应商提供了详尽的技术文档和支持服务,包括电气特性、绝对最大额定值、应用注意事项等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压范围异常 | 检查电源电压和负载电阻是否符合要求 |
    | 输入信号受噪声干扰 | 适当提高电源滤波效果或选择更优质的电源|
    | 放大器在高温下表现不佳 | 优化散热设计,确保在安全温度范围内运行|

    7. 总结和推荐


    综上所述,OP221G 运算放大器凭借其出色的电气性能和广泛的应用范围,在众多高精度模拟电路设计中具备显著的优势。强烈推荐用于需要高精度、低噪声的工业控制、医疗仪器、通信系统等应用中。

OP221GSZ-REEL参数

参数
典型供电电流 850μA(x2 Channels)
通道数量 2
最小工作供电电压 -
最大工作供电电压 30V
电流 - 输入偏置 70nA
典型增益带宽 -
CMRR - 共模抑制比 -
-3db带宽 600KHz
每个通道的输出电流 -
Vos - 输入偏置电压 250μV
典型压摆率 300mV/μs
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OP221GSZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP221GSZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES OP221GSZ-REEL OP221GSZ-REEL数据手册

OP221GSZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
