OP400FY

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 600μA 150mV/μs 500KHz 4 3V ±20V 60μV 750pA DIP 通孔安装
供应商型号: AIC-OP400FY
供应商: 海外现货
标准整包数: 1

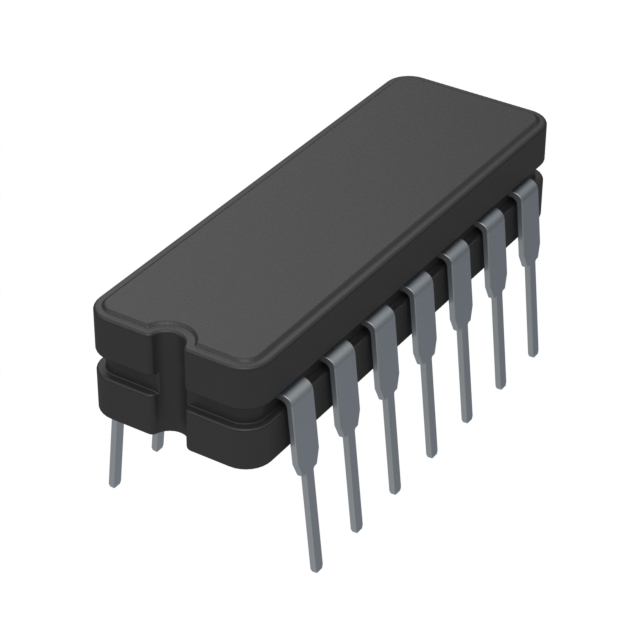

ANALOG DEVICES 仪表放大器 OP400FY

OP400FY概述

    Quad Low Offset, Low Power Operational Amplifier: OP400

    产品简介


    OP400 是一种四通道低偏移、低功耗运算放大器,由Analog Devices公司生产。其核心特点是具有极低的输入偏移电压(最大150 μV)和极低的漂移率(最高1.2 μV/°C)。OP400不仅保持了高精度,还通过四通道设计节省了空间和成本。这种运算放大器适用于需要多通道高精度且低功耗的应用场景,如医疗设备、测试测量仪器及各种工业控制系统。

    技术参数


    | 参数 | 规格 |

    | 输入偏移电压 (VOS) | 最大150 μV |
    | 偏移电压漂移 | 最高1.2 μV/°C |
    | 每通道供电电流 | 最大725 μA |
    | 开环增益 | 最小5000 V/mV |
    | 输入偏置电流 | 最大3 nA |
    | 电压噪声密度 | 11 nV/√Hz(1 kHz) |
    | 输出电压范围 | ±12 V |
    | 动态性能 | 斜率:最大0.15 V/μs |
    | 电源抑制比 | 最大1.8 μV/V |

    产品特点和优势


    1. 极低的输入偏移电压和漂移:提供高度精确的信号放大能力。
    2. 低功耗:每个通道的最大供电电流为725 μA,显著降低了整体功耗。
    3. 高开环增益:达到5000 V/mV以上,保证了高增益需求的应用。
    4. 优良的噪声表现:电压噪声密度为11 nV/√Hz,优于大部分同类产品。
    5. 稳定的大电容负载驱动:能够承受高达10 nF的电容负载,增强了系统的稳定性。

    应用案例和使用建议


    应用场景:
    - 双低功率仪表放大器:可以构建一个消耗功率小于33 mW/通道的仪表放大器,适用于精密测量。
    - 多输出跟踪电压参考:可以实现多个输出的稳定跟踪,适用于复杂系统的控制。
    使用建议:
    - 在使用时应注意良好的电源去耦合,以减少由于电源线噪声引起的问题。
    - 若有未使用的通道,可通过将输入端接地来降低总供电电流。

    兼容性和支持


    OP400可直接与其他通用电气设备配合使用,但应确保系统中其他组件的电气特性与其兼容。Analog Devices公司提供了详尽的技术支持和文档资料,以帮助用户进行产品选型和应用开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统供电电流过大 | 将未使用的通道输入端接地以降低总电流。 |
    | 电路产生振荡 | 检查是否有过大的电容负载,适当添加外部补偿网络。|

    总结和推荐


    OP400是一款性能卓越的低偏移、低功耗四通道运算放大器。它不仅在精度上具备高度可靠性,而且在功耗方面也表现出色。特别适合于要求高精度且低功耗的应用场合。根据上述分析,强烈推荐OP400用于各种高精度、低功耗需求的电路设计中。

OP400FY参数

参数
典型增益带宽 500KHz
每个通道的输出电流 -
最大工作供电电压 ±20V
典型供电电流 600μA
Vos - 输入偏置电压 60μV
最小工作供电电压 3V
-3db带宽 -
通道数量 4
CMRR - 共模抑制比 -
典型压摆率 150mV/μs
电流 - 输入偏置 750pA
19.94mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

OP400FY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP400FY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES OP400FY OP400FY数据手册

OP400FY封装设计

查看详情并下载
Symbol
Footprint
3D Model
