LTC1296DCSW#TRPBF

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: Parallel,Serial 单相供电,双相供电 5V 46.5Ksps 12bit 8 SO-20 贴片安装
供应商型号: LTC1296DCSW#TRPBF
供应商: 期货订购
标准整包数: 1000

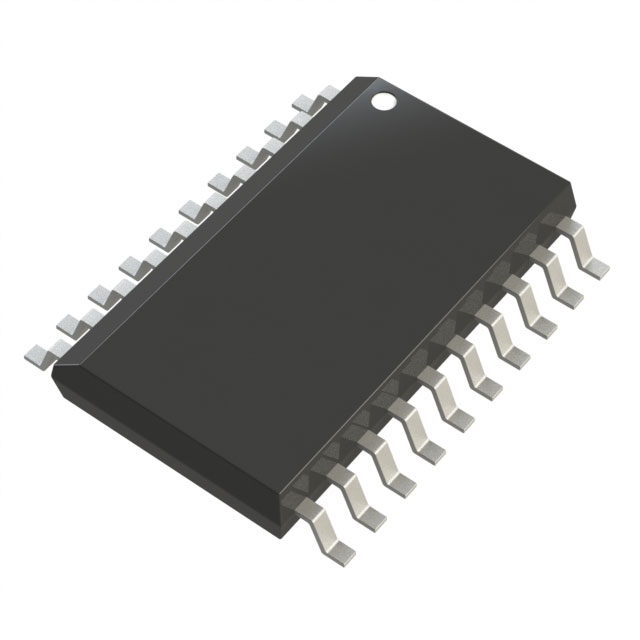

ANALOG DEVICES ADC/DAC-专用型 LTC1296DCSW#TRPBF

LTC1296DCSW#TRPBF概述


    产品简介


    LTC1293/LTC1294/LTC1296 系列电子元器件是一款集成数据采集系统的单芯片12位模数转换器(ADC)。这些产品广泛应用于工业控制、医疗设备、数据采集卡等领域,支持单极性和双极性两种转换模式,能够处理单端或差分输入信号。其核心是基于LTCMOSTM开关电容技术实现高精度和高速度的ADC转换。

    技术参数


    | 参数 | 规格 |

    | 分辨率 | 12位 |
    | 最大吞吐速率 | 46.5kHz |
    | 单一供电电压范围 | +5V 或 ±5V |
    | 最高工作温度 | +110°C |
    | 工作环境温度范围 | -40°C 至 +85°C |
    | 数字接口 | SPI、I²C 兼容的串行接口 |
    | 功耗 | 6.0mA(正常模式) |

    产品特点和优势


    1. 灵活性强:支持单极性和双极性转换,可配置为单端或差分输入模式。
    2. 低功耗设计:在待机状态下,通过内置电源关闭功能显著降低能耗。
    3. 内置采样保持电路:确保数据采集过程的稳定性。
    4. 宽广的工作电压范围:适应不同供电条件下的应用需求。
    5. 高性能数据传输:采用数字接口,可直接连接至大多数微处理器或并行I/O端口。

    应用案例和使用建议


    应用案例:
    1. 工业自动化系统:用于实时监控生产流程中的物理量(如压力、温度等)。
    2. 医疗设备:适用于心电图(ECG)和脑电图(EEG)信号采集。
    3. 数据采集卡:配合PC端软件进行多通道信号同步记录。
    使用建议:
    - 确保模拟输入端口远离噪声源,避免干扰信号影响精度。
    - 正确配置参考电压,以达到最佳分辨率和线性度。
    - 在实际部署前需测试产品的环境适应能力,特别是在极端温度条件下。

    兼容性和支持


    LTC1293/LTC1294/LTC1296系列器件与多种主流MCU和FPGA平台高度兼容,提供了丰富的文档资源和技术支持服务。Linear Technology Corporation承诺为客户提供长期的技术保障及升级服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换结果不稳定 | 检查供电电压是否稳定,并确认参考电压设置正确。 |
    | 数据传输延迟过高 | 调整时钟频率以满足最低要求(如100kHz)。 |
    | 设备无法进入低功耗模式 | 检查芯片选通引脚(CS)的状态是否符合要求。 |

    总结和推荐


    总体来看,LTC1293/LTC1294/LTC1296系列数据采集系统凭借其出色的性能指标、灵活的应用场景以及可靠的支持体系,在市场上具备很强的竞争优势。对于需要高精度、低功耗且易于集成的数据采集需求,这款产品无疑是理想选择。
    推荐指数:★★★★★
    适用场景:工业自动化、医疗器械、科研仪器等领域。
    通过合理的选型和调试,该产品能够帮助用户快速搭建高效的数据采集解决方案。

LTC1296DCSW#TRPBF参数

参数
位数 -
供电类型 单相供电,双相供电
通道数 8
电压-电源,模拟 5V
电压 - 电源,数字 -
分辨率 12bit
采样率 46.5Ksps
接口类型 Parallel,Serial
13.01mm(Max)
7.6mm(Max)
2.34mm(Max)
通用封装 SO-20
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC1296DCSW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1296DCSW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES LTC1296DCSW#TRPBF LTC1296DCSW#TRPBF数据手册

LTC1296DCSW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 143.134
2000+ ¥ 139.495
3000+ ¥ 135.856
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 143134
