LTC2656BIUFD-H16#PBF

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 8 8 16 7.9μs SPI ±2LSB 5V ±0.3LSB 5V 16bit 内部,外部 Voltage - Buffered QFN 贴片安装
供应商型号: 584-C2656BIUFD-H16PF
供应商: Mouser
标准整包数: 1

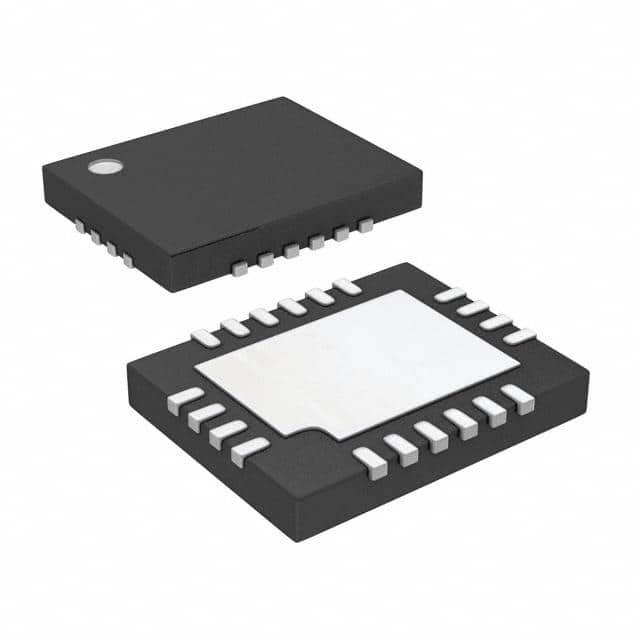

ANALOG DEVICES 数模转换器(DAC) LTC2656BIUFD-H16#PBF

LTC2656BIUFD-H16#PBF概述


    产品简介


    LTC2656概述
    LTC2656是一款由Linear Technology生产的八通道16位/12位基准电压可调的数模转换器(DAC),支持轨到轨输出。该产品广泛应用于移动通信、过程控制与工业自动化、仪器仪表、自动测试设备、汽车等领域。LTC2656具有高精度集成参考电压,最大参考电压为10ppm/°C,确保在不同温度下都能保持出色的稳定性。此外,它还提供了灵活的电源电压范围(2.7V至5.5V),并且支持内部或外部参考电压的选择。

    技术参数


    主要

    技术参数


    - 分辨率:16位或12位
    - 满量程输出电压:2.5V(内部参考)/ 4.096V(内部参考)
    - 电源电压范围:2.7V至5.5V
    - 绝对最大额定值:VCC = -0.3V至6V;VOUTA至VOUTH = -0.3V至Min(VCC + 0.3V, 6V)
    - 工作温度范围:
    - 商用级(C级):0°C至70°C
    - 工业级(I级):-40°C至85°C
    - 最大结温:150°C
    - 储存温度范围:-65°C至150°C
    - 封装形式:
    - 20引脚热增强型TSSOP封装
    - 20引脚塑料QFN封装
    - 输入/输出端口
    - 数据输入:SPI/MICROWIRE兼容的4线串行接口
    - 控制端口:CLR、REFLO、VOUTH、VOUTG、VOUTF、VOUTE、PORSEL、SCK、LDAC、CS/LD、SDI、SDO
    电气特性
    - 模拟性能:
    - 电源抑制比:-80dB(VCC ±10%)
    - 输出阻抗:0.04Ω至0.15Ω(VCC = 5V)
    - 直流交叉干扰:±1.5μV至±2μV
    - 短路输出电流:±20mA(VCC = 5.5V)
    - 数字性能:
    - 数字输入高电压:2.4V(VCC = 4.5V至5.5V)
    - 数字输入低电压:0.8V(VCC = 4.5V至5.5V)
    - 数字输出高电压:VCC - 0.4V
    - 数字输出低电压:0.4V
    - 数字输入泄漏电流:±1μA

    产品特点和优势


    LTC2656具有多个独特的功能和优势,使其在市场上具备高度竞争力。以下是其中的一些特点:
    - 高精度集成参考电压:LTC2656内置了最高10ppm/°C的最大参考电压,这使得该产品能够在广泛的温度范围内保持出色的工作稳定性。
    - 轨到轨输出缓冲器:保证单调递增(monotonic)。
    - 灵活的电源电压范围:2.7V至5.5V,支持多种应用场景。
    - 小体积封装:提供20引脚热增强型TSSOP和20引脚塑料QFN两种封装形式,方便布局设计。
    - 超低跨通道噪声:<1nV•s
    - 多功能控制逻辑:集成了多种控制逻辑,包括功率上电复位、异步LDAC更新等。
    - 高分辨率和优良线性度:±4LSB最大积分非线性误差(INL)。

    应用案例和使用建议


    LTC2656广泛应用于各种工业场合,如:
    - 过程控制与工业自动化:例如,在自动化生产线上的传感器数据采集系统中,LTC2656可以用于生成精密的控制信号。
    - 医疗设备:在需要精确测量和控制的应用场景,如心电图机、血压计等。
    - 航空航天:对于对精度要求极高的应用场景,如飞行控制系统中的信号处理。
    使用建议:
    - 选择合适的电源电压:根据具体应用场景选择合适的电源电压,通常2.7V至5.5V之间的任意值都可以。
    - 考虑温度影响:考虑到产品工作温度范围为-40°C至85°C,设计时需充分考虑极端温度下的稳定性。
    - 合理利用参考电压:可以选择内部参考电压(2.5V或4.096V)或者外部参考电压,以实现更宽的输出范围。

    兼容性和支持


    LTC2656提供了广泛的电源电压范围和灵活的封装形式,能够与大多数现代微控制器或DSP进行无缝连接。由于采用了标准的SPI/MICROWIRE兼容接口,该产品的使用非常简便。制造商Linear Technology提供了详细的技术文档和丰富的支持服务,包括样品申请、技术支持热线和在线论坛。

    常见问题与解决方案


    在使用LTC2656过程中,用户可能会遇到一些常见问题及其解决方案如下:
    - 问题1:如何配置电源电压?
    - 解决方法:查阅数据手册中的电源电压范围部分,根据实际需求选择合适的电源电压,通常2.7V至5.5V之间均可。

    - 问题2:如何设置内部参考电压?
    - 解决方法:通过参考数据手册中的内部参考电压设置指南,将内部参考电压设置为2.5V或4.096V。

    - 问题3:如何提高产品的抗干扰能力?
    - 解决方法:增加外部滤波电路或使用更高级别的电源稳压器来提高产品的抗干扰能力。

    总结和推荐


    LTC2656凭借其高精度、稳定的性能和灵活的设计,成为工业自动化、仪器仪表等领域不可或缺的关键器件。它具备优异的直流特性和动态性能,适用于多种复杂的应用环境。无论是商业级还是工业级应用,这款产品都能提供可靠的性能和广泛的支持,是众多工程师和技术人员的理想选择。综上所述,我强烈推荐LTC2656用于高性能电子系统的开发。

LTC2656BIUFD-H16#PBF参数

参数
积分非线性 ±2LSB
信噪比 -
位数 16
最大稳定时间 7.9μs
接口类型 SPI
分辨率 16bit
采样率 -
微分非线性 ±0.3LSB
电压 - 电源,数字 5V
架构 -
通道数 8
数模转换器数 8
差分输出
参考类型 内部,外部
电压-电源,模拟 5V
输出类型 Voltage - Buffered
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC2656BIUFD-H16#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2656BIUFD-H16#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES LTC2656BIUFD-H16#PBF LTC2656BIUFD-H16#PBF数据手册

LTC2656BIUFD-H16#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.289 ¥ 399.592
10+ $ 34.6464 ¥ 292.7621
25+ $ 34.6032 ¥ 292.397
50+ $ 32.004 ¥ 270.4338
73+ $ 31.983 ¥ 270.2564
库存: 44
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 399.59
