LTC1257CS8#PBF

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 1 1 12 6μs SPI ±3.5(Max) 4.75V~15.75V ±0.5(Max) R-2R 4.75V~15.75V 12bit 内部,外部 Voltage - Buffered SOP 贴片安装 5.004mm*3.988mm*1.75mm
供应商型号: 4017956
供应商: 海外现货
标准整包数: 1

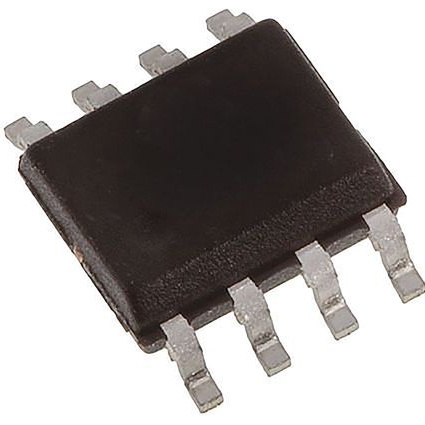

ANALOG DEVICES 数模转换器(DAC) LTC1257CS8#PBF

LTC1257CS8#PBF概述


    产品简介


    LTC1257 是一款完整的单电源、12位电压输出数模转换器(DAC),封装于SO-8包内。该芯片内置输出缓冲放大器、2.048V电压参考和一个易于使用的3线级联串行接口。LTC1257 可以使用外部参考电压来替代内部参考电压,从而将输出电压范围扩展到12V。该产品特别适合于电池供电的应用场景,因为它的工作电流仅为350μA(在5V电源下)。它体积小巧,采用了节省空间的8针SO封装,并且不需要任何外部组件,提供了当前市场上最小巧的12位DAC系统。LTC1257 广泛应用于工业过程控制和自动测试设备等领域。

    技术参数


    - 分辨率:12位
    - 差分非线性误差(DNL):保证单调性,最大值为±0.5 LSB
    - 积分非线性误差(INL):最大值为±3.5 LSB(LTC1257C),±4.0 LSB(LTC1257I)
    - 增益误差:最大值为±2 LSB
    - 参考电压输出:2.048V(内部或外部参考)
    - 参考输入范围:2.475V 至 12V
    - 正电源电压范围:4.75V 至 15.75V
    - 工作温度范围:LTC1257C:0°C至70°C;LTC1257I:-40°C至85°C
    - 封装:8引脚PDIP,8引脚塑料SO封装

    产品特点和优势


    LTC1257 的独特功能和优势在于它的紧凑设计和低功耗特性。由于采用8针SO封装,LTC1257 不需要外部组件,这使其成为市场上最小的12位DAC系统之一。此外,它可以在4.75V至15.75V的宽电源范围内工作,非常适合工业控制和自动测试设备领域。同时,低功耗设计使得其非常适合于电池供电的应用。

    应用案例和使用建议


    应用案例:
    - 工业过程控制
    - 自动测试设备
    使用建议:
    1. 电源管理:确保电源电压稳定,建议使用稳定的5V电源。
    2. 外部参考电压使用:如果需要扩展输出电压范围,可以使用外部参考电压。但必须注意参考电压的范围应在2.475V至12V之间。
    3. 稳定性保护:对于大电容负载,应在参考电压输出端添加10Ω的串联电阻以保证稳定性。

    兼容性和支持


    LTC1257 支持广泛的电源电压范围(4.75V至15.75V),这使得它可以与多种设备和电源兼容。该产品提供多种封装选项,包括8引脚PDIP和8引脚塑料SO封装,以满足不同应用的需求。Linear Technology Corporation 提供详尽的技术支持文档,用户手册以及相关的开发工具,确保用户能够轻松地集成并调试该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保电源电压稳定,并检查是否有大电容负载,如有必要添加10Ω串联电阻。 |
    | 数字输入噪声干扰 | 使用RC滤波电路(如100Ω, 0.1µF)来过滤输出噪声。 |
    | 输出负载过大导致振荡 | 减小输出负载,不超过500pF的电容负载。 |

    总结和推荐


    LTC1257 是一款高度集成、低功耗且适用于多种应用场景的12位DAC。其独特的设计和紧凑的封装使其成为工业控制和自动测试设备领域的理想选择。如果您正在寻找一款小型化、高精度且易于集成的DAC解决方案,LTC1257 将是一个值得推荐的选择。通过充分考虑其技术参数、特点和应用案例,您可以确保它在您的应用中表现出色。

LTC1257CS8#PBF参数

参数
差分输出
积分非线性 ±3.5(Max)
数模转换器数 1
通道数 1
最大稳定时间 6μs
接口类型 SPI
采样率 -
电压-电源,模拟 4.75V~15.75V
参考类型 内部,外部
位数 12
信噪比 -
架构 R-2R
分辨率 12bit
输出类型 Voltage - Buffered
微分非线性 ±0.5(Max)
电压 - 电源,数字 4.75V~15.75V
长*宽*高 5.004mm*3.988mm*1.75mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC1257CS8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1257CS8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES LTC1257CS8#PBF LTC1257CS8#PBF数据手册

LTC1257CS8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
