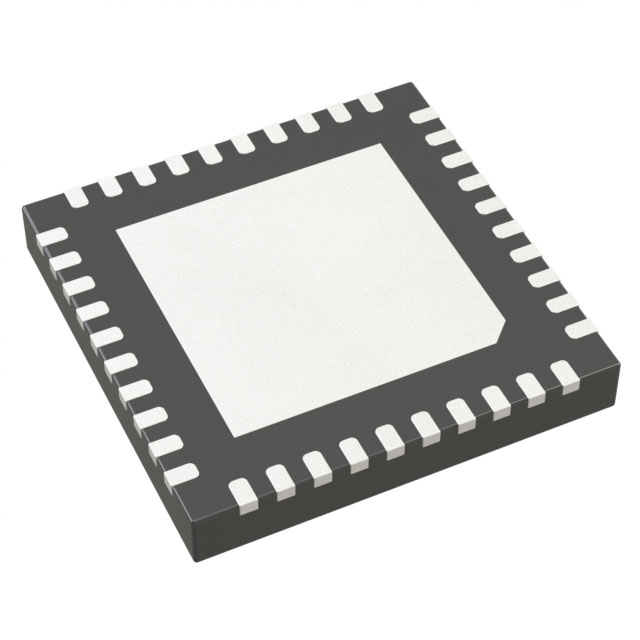

ADAU1979WBCPZ

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: I²C,SPI 单相供电 192Ksps 24bit 4 贴片安装 6mm*6mm*750μm
供应商型号: 4017227
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES ADC/DAC-专用型 ADAU1979WBCPZ

ADAU1979WBCPZ概述

    ADAU1979 Quad Analog-to-Digital Converter (ADC) 技术手册解析

    1. 产品简介


    ADAU1979 是一款由Analog Devices公司开发的四通道模拟到数字转换器(ADC)。它具备四个高动态范围的差分输入端口,适用于各类音频系统。该芯片集成了低电磁干扰(EMI)设计,具有高精度的转换能力和宽广的工作频率范围。它广泛应用于汽车音响系统、主动噪声控制系统等领域,以其卓越的性能满足了各种高端需求。

    2. 技术参数


    - 输入范围: 四个通道的输入电压范围为4.18 Vrms至4.82 Vrms,单端输入电压范围为2.09 Vrms至2.41 Vrms。
    - 分辨率: 24位ADC。
    - 信噪比 (SNR): 动态范围可达109 dB(典型值)。
    - 总谐波失真+噪声 (THD+N): 典型值为−95 dB。
    - 采样率: 支持8 kHz到192 kHz的可编程采样率。
    - 工作电压: 单一电源供电,电源电压为3.3V。
    - 封装: 采用40引脚LFCSP封装。
    - 工作温度: 支持−40°C到+105°C的工作温度范围。
    - 其他特性: 内置相位锁定环路(PLL),具备软件控制的静音和电源管理功能。

    3. 产品特点和优势


    - 高精度: 动态范围高达109 dB,信噪比较高。
    - 多功能性: 支持多种音频格式(如I2S、TDM),并可通过软件控制进行灵活配置。
    - 低功耗: 低功耗设计,支持软关机模式。
    - 高集成度: 集成PLL电路,能够自主产生主时钟信号。
    - 多通道支持: 支持多达四通道的模拟信号同时采集,满足复杂系统的需要。

    4. 应用案例和使用建议


    应用案例: 在汽车音响系统中,ADAU1979可以用于高质量音频信号的采集与处理,提升整体音响效果。例如,在高端汽车音响系统中,四通道ADC可以分别处理前后左右四个扬声器的音频信号,实现立体声效果。
    使用建议:
    - 确保输入信号在4.18 Vrms到4.82 Vrms范围内以获得最佳性能。
    - 使用外部去耦电容(如10 µF并联100 nF)来稳定电源供应。
    - 在设计电路时,合理利用PLL功能来减少系统对高频时钟的需求。

    5. 兼容性和支持


    ADAU1979支持通过I2C和SPI两种接口进行控制,提供了极大的灵活性。Analog Devices官方提供了详尽的技术文档和用户手册,帮助用户理解和使用这款ADC。此外,Analog Devices还提供了全面的技术支持,确保用户在使用过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题: 如何配置PLL来生成主时钟?
    - 解决方案: 参考技术手册第13页关于PLL的部分,正确设置PLL相关寄存器(如PLL Control Register)即可生成所需的主时钟频率。
    - 问题: 如何通过I2C接口读取ADC的转换结果?
    - 解决方案: 参照技术手册第21页关于I2C Mode的说明,了解如何初始化I2C接口并正确配置相应的寄存器,以便读取ADC输出数据。

    7. 总结和推荐


    ADAU1979 是一款高性能、多功能的四通道ADC,其出色的动态范围、低功耗和广泛的温度适应能力使其在多个领域的应用中展现出色的表现。无论是汽车音响系统还是专业音频设备,ADAU1979都能提供稳定可靠的支持。强烈推荐对于需要高精度、多通道模拟信号处理的应用场景选用这款产品。通过仔细阅读和遵循技术手册中的指导,用户能够充分发挥其性能优势。

ADAU1979WBCPZ参数

参数
采样率 192Ksps
接口类型 I²C,SPI
位数 -
供电类型 单相供电
通道数 4
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 24bit
长*宽*高 6mm*6mm*750μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘
