ICL7135CPI+2

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: 单相供电 4.5 Digit 1 PDIP-28 通孔安装
供应商型号: ICL7135CPI+2
供应商: 期货订购
标准整包数: 1008

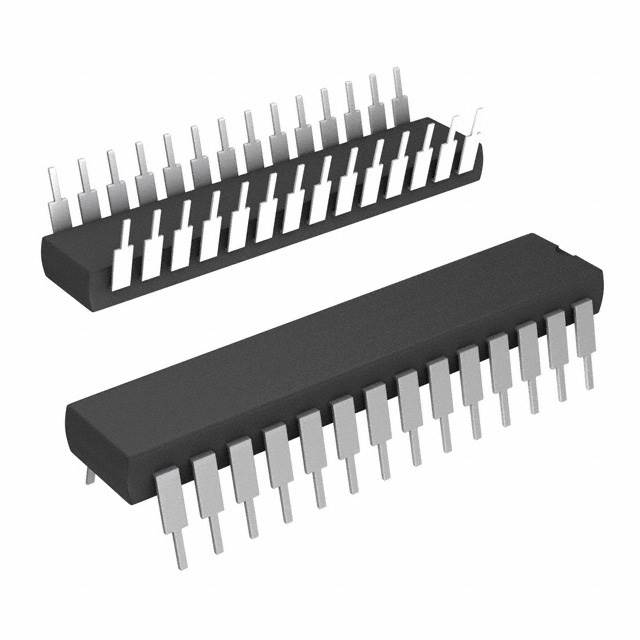

ANALOG DEVICES ADC/DAC-专用型 ICL7135CPI+2

ICL7135CPI+2概述

    高精度四分之一数字模拟转换器:ICL7135 技术概述

    产品简介


    ICL7135 是一款由 Maxim Integrated 公司生产的高精度四分之一数字模拟转换器(4½-digit A/D converter)。它采用双斜率转换方法,具备 ±1 在 20,000 计数范围内的绝对准确度,并具有 2.0000V 的满量程能力。该芯片集成了高性能的模拟输入端口、几乎理想的差分线性度、真正的比率操作模式以及自动零点和自动极性校准功能。其多路复用的 BCD 输出能够方便地与外部显示驱动器如 ICM7211A 连接。此外,对于更复杂的系统,通过 STROBE、OVERRANGE、UNDERRANGE、RUN/HOLD 和 BUSY 等信号增强了 BCD 输出接口能力,使其非常适合微处理器为基础的数据采集和控制系统。

    技术参数


    - 输入电压范围: ±5V
    - 零输入读取误差: 小于 ±0.0001 数字读取单位
    - 全量程比值读取: ±0.9995 至 ±1.0005 数字读取单位
    - 线性误差: ±1 数字计数单位
    - 差分线性误差: 最大 0.01 LSB
    - 翻转误差: 最大 1 数字计数单位
    - 噪声水平: 最大 15 微伏
    - 电源电流消耗: +5V 下最大 3.0 mA;-5V 下最大 3.0 mA
    - 时钟频率范围: 200 Hz 至 1200 kHz
    - 工作温度范围: -65°C 至 +160°C
    - 封装类型: 28 引脚 CERDIP、塑料 DIP 和芯片载体封装
    产品特点与优势
    ICL7135 提供了卓越的性能和灵活性。它的高精度(优于 10 微伏的自校准精度)和低漂移特性(每摄氏度仅 0.5 微伏)确保了长期稳定运行。同时,超低的输入偏置电流(最高可达 10 pA)和小于 1 计数的溢出错误进一步提升了可靠性。该器件支持真正的差分输入,保证了即使在零伏特条件下也能实现精确的零点读取。此外,其单片 CMOS 设计不仅降低了功耗,还提高了抗干扰能力。
    应用案例与使用建议
    ICL7135 广泛应用于需要高精度测量的各种领域,包括但不限于压力传感器、电压监控器、电阻网络分析仪以及温湿度监测装置。为了最大化其性能,建议用户严格按照推荐的外围电路设计指南进行布线,并注意选择合适的滤波电容器以减少寄生效应的影响。当用于极端环境时,可以通过增加自校准电容来扩展温度适应范围。
    兼容性与支持
    ICL7135 可无缝对接其他标准接口设备,尤其是那些遵循 TTL 逻辑规范的产品。Maxim Integrated 提供全面的技术文档和支持服务,帮助开发者快速上手并解决潜在问题。同时,公司承诺所有版本均符合严格的工业标准,并提供长达一年的质量保证期。

    常见问题与解决方案


    1. 问题: 设备无法正常启动?
    - 原因: 可能是供电电压不稳定导致。
    - 解决方案: 检查电源线路是否连接良好,并确认所提供的电压符合规定值。

    2. 问题: 测量结果出现较大偏差?
    - 原因: 内部参考电压漂移可能引起此现象。
    - 解决方案: 定期校准内部参考电压,并替换老化元件。
    总结与推荐
    总体而言,ICL7135 是一款极其可靠且功能强大的 A/D 转换器,特别适合需要高精度和宽动态范围的应用场合。凭借其出色的性能指标和易于集成的设计理念,我们认为这款产品值得高度推荐给广大工程师和技术人员使用。无论是科研项目还是商业生产,ICL7135 都将是一个理想的选择。

ICL7135CPI+2参数

参数
位数 -
供电类型 单相供电
通道数 1
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 4.5 Digit
采样率 -
接口类型 -
通用封装 PDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

ICL7135CPI+2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ICL7135CPI+2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES ICL7135CPI+2 ICL7135CPI+2数据手册

ICL7135CPI+2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ ¥ 141.718
2016+ ¥ 138.115
3024+ ¥ 134.512
库存: 2000
起订量: 1008 增量: 14
交货地:
最小起订量为:1008
合计: ¥ 142851.74
