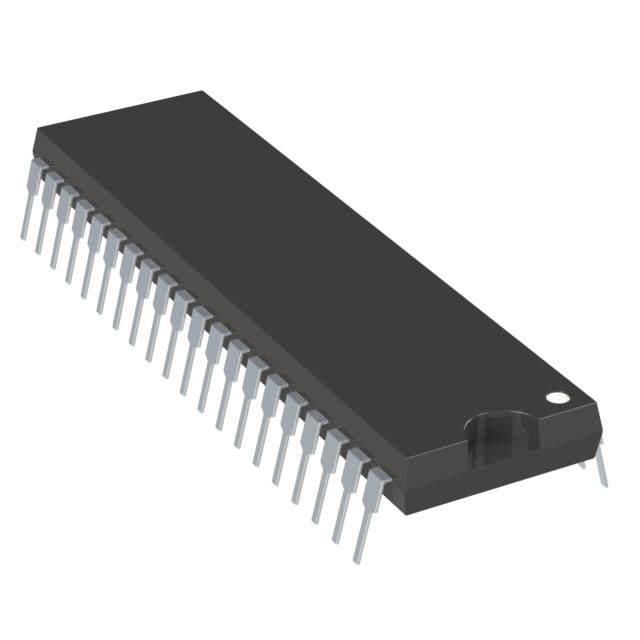

ICL7107CPL+

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: 单相供电 3.5 Digit 1 PDIP-40 通孔安装
供应商型号: 2513596
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES ADC/DAC-专用型 ICL7107CPL+

ICL7107CPL+概述

    3½ Digit A/D Converters: ICL7106/ICL7107

    1. 产品简介


    ICL7106/ICL7107 是由Maxim Integrated生产的一系列高性能模拟到数字转换器(ADC),主要用于将模拟信号转换为数字信号。这些转换器主要用于数字面板仪表和其他需要高精度测量的应用场合,如压力、电压、电阻、温度、电导率、电流和速度等物理量的测量与显示。

    2. 技术参数


    - 供电电压
    - ICL7106: V+ 到 V- 之间为 15V
    - ICL7107: V+ 到 GND 之间为 +6V,V- 到 GND 之间为 -9V
    - 输入电压
    - 模拟输入电压:V+ 到 V-
    - 参考输入电压:V+ 到 V-
    - 电源电流
    - ICL7106: V+ 供电电流,不包含 LED 电流为 0.8 至 1.8 mA
    - ICL7107: V- 供电电流为 0.6 至 1.8 mA
    - 精度
    - 溢出恢复:保证从过量程读数快速恢复
    - 真差分参考和输入:消除过量程残留和迟滞效应
    - 网络因子温度系数:外部参考为 0 ppm/℃
    - 零读数漂移:0℃ 至 +70℃ 范围内小于 0.2 μV/℃
    - 噪声
    - 峰-峰值噪声:模拟输入为 0V 时,满量程为 200 mV 时,峰-峰值噪声为 15 μV
    - 最大应力额定值
    - 绝对最大额定值(超过此值可能导致永久损坏)
    - 电气特性
    - 零输入读数:VIN = 0V,满量程为 200.0 mV 时,读数为 -000.0 至 +000.0
    - 比率读数:VIN = VREF,VREF = 100 mV 时,读数为 999 至 1000
    - 滚动误差:对于等于正负读数附近的全量程误差为 -1 至 +1 计数
    - 共模抑制比:VCM = Q1V,VIN = 0V,满量程为 200.0 mV 时,共模抑制比为 50 dB

    3. 产品特点和优势


    - 双重斜率转换技术:具有高抗干扰能力,适用于工业环境
    - 真差分输入和参考:适用于比率测量(如电阻或桥式传感器)
    - 低噪声:无迟滞或过量程残留,峰-峰值噪声低于 15μV
    - 内置时钟和参考电路:无需外部驱动电路,节省设计空间
    - 双倍来源优势:提供经过升级的质量水平,性能指标更严格,功能增强提升性能

    4. 应用案例和使用建议


    ICL7106 和 ICL7107 广泛应用于各种数字面板仪表,如压力、电压、电阻、温度、电导率、电流和速度等物理量的测量与显示。使用时应注意以下几点:
    - 确保正确连接电源和接地
    - 避免输入电压超过供电电压
    - 检查零输入读数和比率读数以确认精度

    5. 兼容性和支持


    - 封装选项:提供 PDIP 和 PLCC 封装,具体参数请参阅手册末尾的引脚配置。
    - 支持与维护:制造商提供详细的文档和技术支持,可通过官网联系Maxim Direct获取更多信息。

    6. 常见问题与解决方案


    - 问题1:无法正常工作
    - 解决方法:检查供电电压是否符合要求,重新接线并确认接地良好。

    - 问题2:噪声过高
    - 解决方法:降低模拟输入电压或采取适当的滤波措施。

    - 问题3:零读数漂移大
    - 解决方法:确认电源稳定,重新校准参考电压。

    7. 总结和推荐


    ICL7106/ICL7107 系列 A/D 转换器凭借其高精度、低噪声和易用性,在多种应用场景中表现出色。特别是它们在工业环境中的抗干扰能力和高可靠性使其成为众多测量系统的理想选择。总体而言,该产品非常值得推荐用于需要高精度模拟到数字转换的应用场景。

ICL7107CPL+参数

参数
通道数 1
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 3.5 Digit
采样率 -
接口类型 -
位数 -
供电类型 单相供电
通用封装 PDIP-40
安装方式 通孔安装
零件状态 在售
包装方式 管装

ICL7107CPL+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ICL7107CPL+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES ICL7107CPL+ ICL7107CPL+数据手册

ICL7107CPL+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 168.3121
10+ ¥ 116.1061
30+ ¥ 103.5894
100+ ¥ 100.4254
250+ ¥ 97.2487
500+ ¥ 94.072
库存: 76
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1161.06
直接购买
加入购物车
