JM38510/13901BCA

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: Analog Multiplier/Divider 4Bit 14-Pin TO-116
供应商型号: CY-JM38510/13901BCA
供应商:
标准整包数: 1

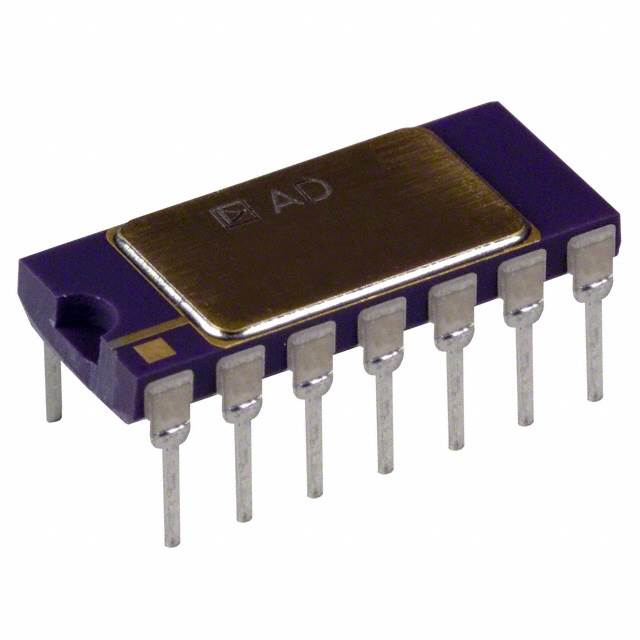

ANALOG DEVICES 特殊用途放大器 JM38510/13901BCA

JM38510/13901BCA概述


    产品简介


    AD534:多功能IC乘法器
    产品类型:激光修剪精度集成电路乘法器
    主要功能:支持四象限运算、高阻抗差分输入、可调增益
    应用领域:高质量模拟信号处理、比率和百分比计算、代数和三角函数合成、宽频带高尖峰值有效值到直流转换、准确的电压控制振荡器和滤波器

    技术参数


    - 总误差(温度范围0°C至+70°C):±0.25%(AD534L)
    - 温度系数误差:±0.008%/°C
    - 标度因子误差:±0.1%
    - 供应抑制比:±0.01%
    - 非线性误差:X输入±0.1%,Y输入±0.005%
    - 带宽:小信号带宽为1MHz
    - 输出噪声密度(标度因子为10V时):0.8µV/√Hz
    - 输出短路电流(在最小至最大温度范围内):30mA
    - 信号电压范围:±10V
    - 输入偏置电流:0.8μA
    - 输出电阻:0.1Ω

    产品特点和优势


    AD534是首款具有高阻抗差分输入的所有输入端特性的通用乘法器,极大地提高了其灵活性和易用性。它的标度因子通过激光修剪预设为10.00V,外部电阻可以将其降低到最低3V。这款产品的显著优势在于它能够在不增加噪声的情况下提高信号增益,同时提供了前所未有的灵活性。适用于各种新设计的模拟信号处理任务,例如高精度的乘法、除法、平方、开方等操作。

    应用案例和使用建议


    应用案例:
    AD534广泛应用于模拟信号处理系统,如代数和三角函数的合成,宽频带高尖峰值有效值到直流转换,以及电压控制振荡器和滤波器的设计。在某些应用中,可以通过外接电阻来调整标度因子,从而实现所需的增益。此外,AD534的高阻抗Z2终端可以用来叠加额外的信号到输出端。
    使用建议:
    - 外部电阻配置:用户可以通过连接一个外部电阻到–VS和SF之间来调整标度因子,从而获得不同的增益。
    - 接地参考:确保所有输入的参考点与驱动系统的接地参考点一致,以实现最佳精度。
    - 反馈调节:如果需要更高的输出电压摆幅,可以通过增加反馈衰减来达到目的。

    兼容性和支持


    AD534提供多种封装形式,包括TO-100、TO-116和LCC,适用于不同类型的电路板安装需求。该产品由Analog Devices公司生产,提供详细的使用指南和技术支持。针对复杂的应用,制造商还提供了丰富的文档资料,帮助用户更好地理解和利用该产品的功能。

    常见问题与解决方案


    - Q1:如何减少交流串扰?
    - A1:可以通过在X或Y输入端应用外部校准电压(范围为±30mV)来最小化交流串扰。
    - Q2:如何设置不同的标度因子?
    - A2:通过连接外部电阻与电位器,将电阻值调整到合适的范围,可以在标度因子10.00V到3V之间进行调节。
    - Q3:如何实现高精度的输入信号?
    - A3:确保输入信号在±10V范围内,并参考相应的接地电势,从而充分利用AD534的精度。

    总结和推荐


    综合评估:AD534是一款功能强大且高度灵活的集成电路乘法器,适用于多种复杂的模拟信号处理任务。其优越的技术参数和广泛的适用性使其成为许多新设计项目的首选。由于其出色的精度和稳定性,特别是在低噪声、低漂移方面的表现,强烈推荐在需要高精度模拟信号处理的应用中使用AD534。
    综上所述,AD534不仅具备强大的技术优势,还能满足多样化的需求,因此非常值得推荐。

JM38510/13901BCA参数

参数
典型供电电流 -
典型增益带宽 -
电流 - 输入偏置 -
Vos - 输入偏置电压 -
最小工作供电电压 -
CMRR - 共模抑制比 -
典型压摆率 -
-3db带宽 -
每个通道的输出电流 -
最大工作供电电压 -
通道数量 -
长*宽*高 17.78mm*7.37mm*2.41mm
通用封装 CDIP-14
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

JM38510/13901BCA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

JM38510/13901BCA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES JM38510/13901BCA JM38510/13901BCA数据手册

JM38510/13901BCA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 347.6847 ¥ 2605.0967
库存: 696
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2605.09
