LT1168CN8#PBF

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 350μA 500mV/μs 400KHz 140dB 32mA 1 40V 20μV 80pA PDIP-8 通孔安装
供应商型号: LT1168CN8#PBF
供应商: 期货订购
标准整包数: 1000

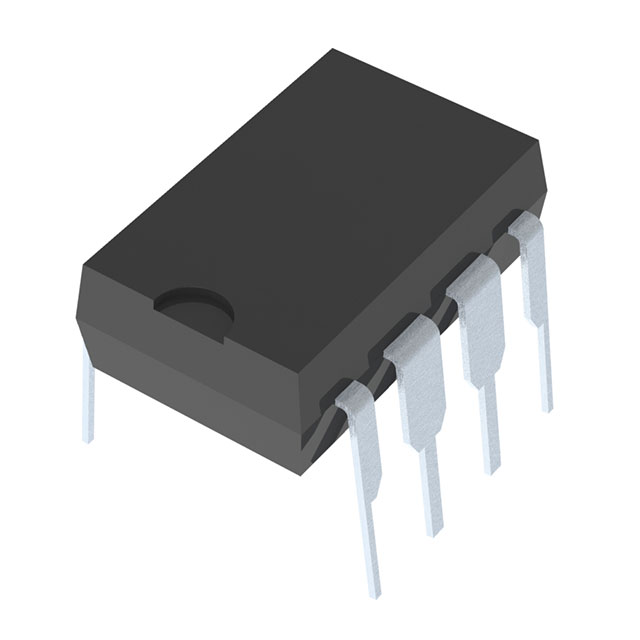

ANALOG DEVICES 仪表放大器 LT1168CN8#PBF

LT1168CN8#PBF概述


    产品简介


    LT1168 是一款微功率精密仪表放大器,由Linear Technology Corporation(现为Analog Devices的一部分)生产。这款仪表放大器仅需一个外部电阻来设定增益,范围可从1到10,000。LT1168不仅具有出色的电压噪声性能(1kHz时为10nV/√Hz),而且在低功耗下表现优异(典型值为±15V供电时350μA)。LT1168的工作电压范围宽广(±2.3V至±18V),使其适用于工业和电池供电的应用场景。

    技术参数


    - 增益范围:1到10,000
    - 电源电流:最大530μA
    - ESD测试:符合IEC 1000-4-2第4级(±15kV),需要两个外部5kΩ电阻
    - 增益误差:G=10时,最大0.4%
    - 输入偏置电流:最大250pA
    - 电源抑制比 (PSRR):G=1时最小103dB
    - 共模抑制比 (CMRR):G=1时最小90dB
    - 工作温度范围:-40°C至85°C
    - 封装形式:8引脚PDIP和SO封装
    - 输入电压噪声密度:1kHz时10nV/√Hz

    产品特点和优势


    1. 高精度:最大非线性度为20ppm(G=10),最大增益误差为0.4%(G=10)。
    2. 宽负载能力:能在2kΩ负载电阻下正常工作,而其他同类产品无法处理这种情况。
    3. 低输入偏置电流:通过超级beta工艺实现最大250pA的输入偏置电流。
    4. ESD保护:输入端能够承受最高13kV的ESD冲击(人体模型)。
    5. 紧凑设计:8针PDIP和SO封装减少了PCB面积需求。

    应用案例和使用建议


    应用案例:
    - 桥式放大器:用于传感器信号的放大,如应变片放大器。
    - 热电偶放大器:用于温度测量。
    - 数据采集系统:用于医疗仪器、称重设备等。
    使用建议:
    - 在选择增益时,确保不超出器件的电压和电流限制。
    - 使用外部电阻时,考虑其精确度对增益的影响。
    - 确保正确接地和布线以避免干扰。

    兼容性和支持


    LT1168是ADI公司生产的高性能仪表放大器,可以与其他ADI公司的器件良好兼容。ADI提供了详细的技术支持文档和样品申请服务,帮助客户更好地理解和使用这一产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超过供电电压 | 限制输入电流不超过20mA |
    | 输出短路时间 | 可能需要散热措施,防止过热 |
    | 温度范围外的性能 | 查看技术手册确认温度范围,并按规范操作 |

    总结和推荐


    LT1168是一款性能卓越的微功率精密仪表放大器,具有高精度、宽负载能力和良好的ESD防护。它的独特功能和紧凑设计使其成为工业和便携设备中的理想选择。对于那些需要高精度和低功耗的场合,强烈推荐使用LT1168。总的来说,LT1168以其出色的性能和可靠性在市场上具备很强的竞争力。

LT1168CN8#PBF参数

参数
最大工作供电电压 40V
典型供电电流 350μA
典型压摆率 500mV/μs
电流 - 输入偏置 80pA
Vos - 输入偏置电压 20μV
最小工作供电电压 -
通道数量 1
每个通道的输出电流 32mA
CMRR - 共模抑制比 140dB
典型增益带宽 400KHz
-3db带宽 -
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

LT1168CN8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1168CN8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES LT1168CN8#PBF LT1168CN8#PBF数据手册

LT1168CN8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 51.0468
2000+ ¥ 49.749
3000+ ¥ 48.4512
库存: 2000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 51046.8
