LTC6912CDE-2#PBF

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 2.25mA 26V/μs 30MHz 35mA 2 10.5V 125μV DFN 贴片安装 4mm(长度)*3mm(宽度)
供应商型号: 4021922
供应商: 海外现货
标准整包数: 1

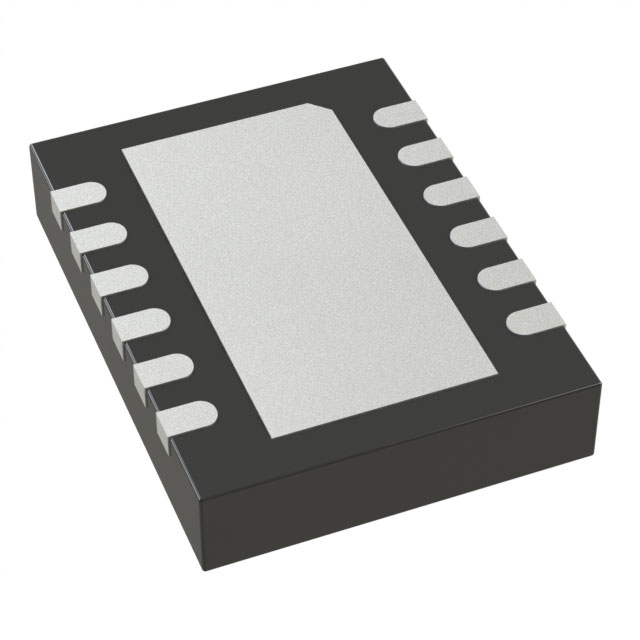

ANALOG DEVICES 仪表放大器 LTC6912CDE-2#PBF

LTC6912CDE-2#PBF概述


    产品简介


    产品名称:LTC6912
    产品类型:双通道可编程增益放大器
    主要功能:
    - 两个独立可编程增益通道
    - 通过3线SPI接口进行数字控制
    - 支持范围广泛的电压增益设置
    - 低噪声和低功耗
    - 铁轨到铁轨输入和输出摆动范围
    应用领域:
    - 数据采集系统
    - 动态增益调整
    - 自动增益控制系统
    - 模拟多路复用器

    技术参数


    电气特性:
    - 总电源电压:2.7V 至 10.5V
    - 输入电流:±10mA
    - 增益:LTC6912-1 (0, 1, 2, 5, 10, 20, 50, 100V/V); LTC6912-2 (0, 1, 2, 4, 8, 16, 32, 64V/V)
    - 输入噪声:12.6nV/√Hz
    - 总系统动态范围:高达115dB
    - 工作温度范围:LTC6912C/I-1/2: -40°C 至 85°C; LTC6912H-1/2 (GN-16 Only): -40°C 至 125°C
    - 电源抑制比(PSRR):高达80dB
    - 输入电压范围:单电源5V: 0.75V 至 3.65V;双电源±5V: -4.3V 至 3.2V
    - 通道间增益匹配误差:最大0.1dB

    产品特点和优势


    独特功能:
    - 独立可编程的两个通道增益控制
    - 高达115dB的系统动态范围
    - 支持宽范围电源电压(2.7V至10.5V)
    - 低功耗硬件关机模式
    - 3线SPI接口
    优势:
    - 在数据采集和动态增益调整应用中表现出色
    - 高精度和稳定性
    - 适用于多种供电环境,易于集成

    应用案例和使用建议


    应用案例:
    - 用于工业自动化控制系统中的信号调节
    - 在医疗设备中实现高精度传感器数据的采集与处理
    使用建议:
    - 使用前确保参考电压正确连接
    - 仔细配置SPI接口以避免信号干扰
    - 考虑电源环境对性能的影响,尤其是电源纹波

    兼容性和支持


    兼容性:
    - 可与大多数标准SPI接口的微控制器兼容
    - 两种封装选项:16针SSOP和12针DFN
    支持:
    - Linear Technology提供详尽的技术文档和应用笔记
    - 客户支持团队随时提供技术支持

    常见问题与解决方案


    问题1:电源电流过高
    - 解决方案:检查是否所有通道均处于活跃状态,必要时可使用软件关机功能降低总电流消耗。
    问题2:输入噪声较大
    - 解决方案:检查电路板布局和电源滤波情况,使用额外的滤波电容器可以改善输入噪声性能。

    总结和推荐


    总结:
    LTC6912是一款高性能的双通道可编程增益放大器,具有低噪声、高精度、宽电源电压范围和易用性等特点。特别适合于需要高度灵活性和精确度的数据采集和信号处理应用。
    推荐:
    鉴于其广泛的应用范围和出色的性能表现,我们强烈推荐LTC6912在工业自动化、医疗设备等领域中的使用。

LTC6912CDE-2#PBF参数

参数
典型增益带宽 30MHz
典型压摆率 26V/μs
电流 - 输入偏置 -
典型供电电流 2.25mA
每个通道的输出电流 35mA
Vos - 输入偏置电压 125μV
CMRR - 共模抑制比 -
通道数量 2
最小工作供电电压 -
-3db带宽 -
最大工作供电电压 10.5V
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC6912CDE-2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6912CDE-2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES LTC6912CDE-2#PBF LTC6912CDE-2#PBF数据手册

LTC6912CDE-2#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.7975
10+ ¥ 48.3459
91+ ¥ 44.1821
182+ ¥ 42.1065
273+ ¥ 40.0309
546+ ¥ 37.9553
1001+ ¥ 35.8798
库存: 170
起订量: 25 增量: 1
交货地:
最小起订量为:10
合计: ¥ 483.45
