5962-9201301MEA

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 18mA 5mA 4 5V 100nA 4MHz CERDIP-16 通孔安装
供应商型号: CY-5962-9201301MEA
供应商: Avnet
标准整包数: 1

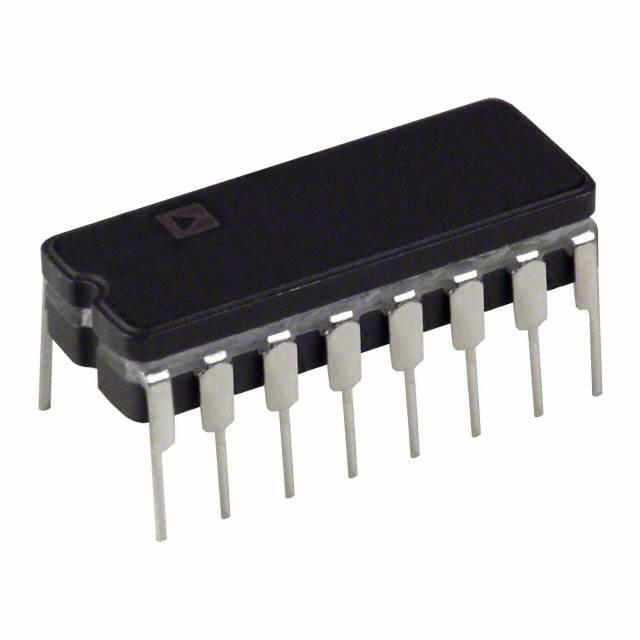

ANALOG DEVICES 特殊用途放大器 5962-9201301MEA

5962-9201301MEA概述


    产品简介


    本产品为四通道采样保持放大器(四通道Sample and Hold Amplifier),属于单片集成硅电路。该电子元器件是高可靠性微电路(Microcircuit),适用于高可靠性和空间应用两大类别。依据美国军事标准MIL-PRF-38535,本产品可用于各种军事及航天项目中,其性能卓越,可靠性高。

    技术参数


    工作环境:
    - 存储温度范围:-65°C 至 +150°C
    - 引脚焊接温度:+300°C(10秒)
    - 结温至外壳热阻(θJC):根据MIL-STD-1835规定
    - 结温至环境热阻(θJA):120°C/W
    绝对最大额定值:
    - 供电电压(VCC, VEE):±15 V 直流
    - 逻辑输入:-0.5 V 至 +7.0 V
    - 模拟输入:±12 V
    - 输出短路至接地、VCC 或 VEE:无限制
    推荐工作条件:
    - 供电电压(VCC, VEE):±12 V 直流
    - 环境工作温度范围(TA):-55°C 至 +125°C
    电气性能:
    - 逻辑输入高电压(VIH):VCC = ±12 V 时,最小值为2.0 V
    - 逻辑输入低电压(VIL):VCC = ±12 V 时,最大值为0.8 V
    - 供电电流(ICC):VCC = ±12 V 时,最大值为±26 mA
    - 偏置电流(IB):VCC = ±12 V 时,最大值为250 nA
    - 输出驱动电流(IOUT):VCC = ±12 V 时,最大值为5 mA
    性能特征:
    - 收获时间(tACQ):10 V 跳变到最终值的0.01%,在+25°C时不超过1.0 µs
    - 保持稳定时间(tHS):在+25°C时不超过500 ns

    产品特点和优势


    本产品具有多方面的优势。首先,它的高可靠性使其适合于高要求的应用场景,如军事和航天系统。其次,其优异的电气性能和广泛的工作温度范围使它在恶劣环境下依然表现良好。此外,它采用双列直插封装(Dual-in-line),便于安装和布线。最重要的是,其符合MIL-PRF-38535标准,确保了质量的一致性和稳定性。

    应用案例和使用建议


    本产品可以广泛应用于各种需要高精度信号处理的场合,例如模拟信号采集系统、数据采集系统和控制系统。由于它具备四通道设计,能够同时处理多个信号,非常适合需要多通道信号处理的应用。为了获得最佳性能,在使用过程中建议仔细选择合适的供电电压和工作温度,避免超出绝对最大额定值。

    兼容性和支持


    该产品采用通用的封装标准,如GDIP1-T16 或 CDIP2-T16,易于与其他标准接口兼容。制造商提供了全面的技术支持和服务,包括定期的培训和技术文档更新,以确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    问题一:如何避免引脚损坏?
    - 解决方案:在焊接过程中严格控制焊接温度,不要超过+300°C且焊接时间不超过10秒。
    问题二:如何测试产品的性能?
    - 解决方案:使用专业的测试仪器进行测试,确保各项电气性能符合标准,特别是在-55°C 至 +125°C 的温度范围内。

    总结和推荐


    总体而言,这款四通道采样保持放大器是一款高可靠性、高性能的电子元器件。它的多功能性、广泛的工作温度范围以及符合高标准的质量控制使其成为众多应用的理想选择。因此,强烈推荐给需要高性能信号处理的工程师和采购人员。

5962-9201301MEA参数

参数
典型增益带宽 -
最小工作供电电压 -
每个通道的输出电流 5mA
典型压摆率 -
CMRR - 共模抑制比 -
电流 - 输入偏置 100nA
最大工作供电电压 5V
-3db带宽 4MHz
典型供电电流 18mA
Vos - 输入偏置电压 -
通道数量 4
21.34mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-16
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

5962-9201301MEA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

5962-9201301MEA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES 5962-9201301MEA 5962-9201301MEA数据手册

5962-9201301MEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 472.1986 ¥ 3538.0418
库存: 1151
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3538.04
直接购买
加入购物车
