首页  >  产品百科  >  ADL5569BCPZ-R7

ADL5569BCPZ-R7

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 86mA 24mV/μs 4.8GHz 47dB 2 6V 5.25V 1.5mV 6.5GHz 贴片安装,黏合安装 3mm*2.5mm*530μm
供应商型号: 505-ADL5569BCPZ-R7CT-ND
供应商: Digi-Key
标准整包数: 1

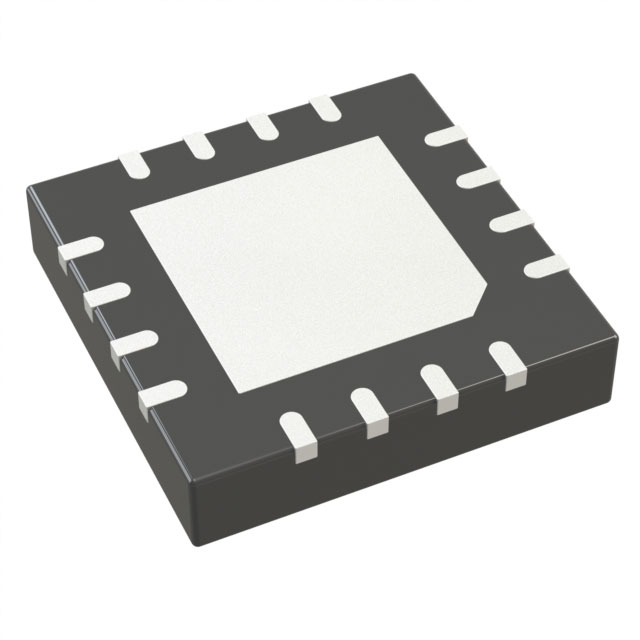

ANALOG DEVICES 仪表放大器 ADL5569BCPZ-R7

ADL5569BCPZ-R7概述


    产品简介


    ADL5569是一款由Analog Devices设计的高性能双差分放大器,适用于从直流到6.5 GHz的广泛应用。这款放大器具有20 dB的预设电压增益,并且可以通过添加外部电阻来调整增益范围。ADL5569特别适合于高速数据采集、模数转换器(ADC)驱动、单端至差分转换、数字到模拟转换器(DAC)缓冲等领域。此外,它在直流耦合和电平偏移应用中也表现出色,是处理射频/中频增益块的理想选择。

    技术参数


    ADL5569的主要技术规格如下:
    - 带宽:-3 dB带宽为6.5 GHz(典型值)
    - 增益:预设20 dB电压增益,可调节至6 dB到20 dB(差分输入),6 dB到17 dB(单端输入)
    - 噪声性能:输入电压噪声为1.0 nV/√Hz(100 MHz)
    - 电源电压:4.75 V至5.25 V
    - 输出电流:±30 mA
    - 静态电流:每个放大器86 mA(正常工作时),关闭时8 mA
    - 温度范围:工作温度范围为-40°C至+85°C
    - 封装:紧凑型2.5 mm × 3 mm,16引脚LFCSP封装
    频率响应和动态性能:
    - 二次谐波失真(HD2):在100 MHz时为-89 dBc
    - 三次谐波失真(HD3):在100 MHz时为-83 dBc
    - 交调失真(IMD3):在100 MHz时为-82 dBc
    - 输出压缩点(OP1dB):在100 MHz时为17.4 dBm

    产品特点和优势


    ADL5569的独特功能和优势包括:
    - 高动态范围:从直流到6.5 GHz的宽带信号处理能力。
    - 低噪声性能:输入噪声仅为1.0 nV/√Hz(100 MHz),在宽频率范围内具有低噪声特性。
    - 高精度和稳定性:具有良好的增益精度、高CMRR和稳定的输出。
    - 宽工作温度范围:适应-40°C至+85°C的工作环境。
    - 灵活性:可以通过调整外部电阻实现不同的增益设置。

    应用案例和使用建议


    ADL5569广泛应用于多种领域,例如:
    - 高速数据采集:对于需要高带宽和低噪声的应用,如雷达系统、通信系统等。
    - ADC驱动:作为高性能ADC的驱动器,确保信号不失真地传输到ADC。
    - RF/IF增益块:用于射频和中频信号的增益放大。
    使用建议:
    - 在进行高带宽信号处理时,应注意匹配适当的外部电阻以达到所需的增益和带宽。
    - 确保电路板的设计符合热管理和接地要求,特别是在高频应用中。

    兼容性和支持


    ADL5569提供了广泛的兼容性,可以与大多数常见的高速ADC和DAC配合使用。Analog Devices提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。对于任何技术支持需求,建议联系Analog Devices的官方技术支持团队。

    常见问题与解决方案


    常见问题:
    1. 无法获得预期增益:检查是否正确连接外部电阻。
    2. 信号失真严重:可能是因为负载阻抗不匹配或电源电压不稳定。
    解决方案:
    1. 增益不准确:重新校准外部电阻的值。
    2. 信号失真:确保负载阻抗与产品手册一致,并检查电源电压的稳定性。

    总结和推荐


    综上所述,ADL5569是一款具有出色动态范围、低噪声和宽工作温度范围的高性能差分放大器。其广泛的应用场景和灵活的操作特性使其成为许多应用领域的理想选择。强烈推荐在需要高带宽和低噪声信号处理的场合使用ADL5569,特别是在高速数据采集和ADC驱动等领域。

ADL5569BCPZ-R7参数

参数
典型增益带宽 4.8GHz
通道数量 2
CMRR - 共模抑制比 47dB
最大工作供电电压 5.25V
典型压摆率 24mV/μs
每个通道的输出电流 -
最小工作供电电压 6V
典型供电电流 86mA
-3db带宽 6.5GHz
电流 - 输入偏置 -
Vos - 输入偏置电压 1.5mV
长*宽*高 3mm*2.5mm*530μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADL5569BCPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADL5569BCPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES ADL5569BCPZ-R7 ADL5569BCPZ-R7数据手册

ADL5569BCPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 489.4982
10+ ¥ 368.1502
25+ ¥ 356.8824
库存: 452
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 3681.5
