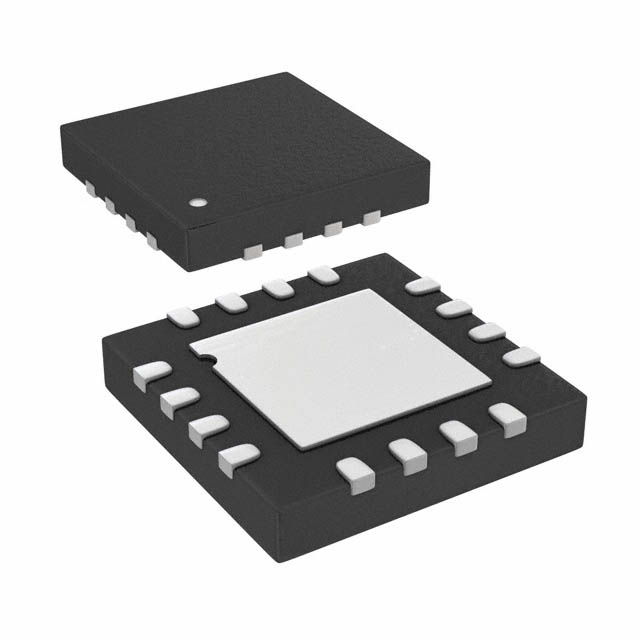

ADN2890ACPZ-RL7

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 39mA 1 3.6V 100μV 贴片安装,黏合安装 3mm*3mm*830μm
供应商型号: AIC-ADN2890ACPZ-RL7
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 ADN2890ACPZ-RL7

ADN2890ACPZ-RL7概述

    ADN2890 3.3 V 2.7 Gb/s Limiting Amplifier 技术手册

    产品简介


    ADN2890是一款高性能限制放大器,专为SONET、千兆以太网(GbE)和光纤通道光接收器设计。它能够接受最高达2.0 Vp-p的输入信号,具有低至3 mVp-p的差分输入灵敏度。此芯片适用于多种光学收发器,如SFP/SFF/GBIC光学收发器,以及OC-3/12/48、GbE、光纤通道接收器和10GBASE-LX4收发器。此外,ADN2890还可用于波分复用转接器(WDM transponders)。

    技术参数


    以下是ADN2890的关键技术参数:
    - 输入电压范围: 1.8 V 至 2.8 V p-p (PIN 或 NIN 输入)
    - 输入共模电压: 2.1 V 至 2.7 V
    - 峰值差分输入范围: 2.0 V p-p
    - 输入灵敏度: 3 mV p-p (BER ≤ 1 × 10−10)
    - 小信号增益: 57 dB (差分)
    - 输入数据率: 155 Mb/s 至 2700 Mb/s
    - 输出阻抗: 50 Ω (单端)
    - 输出电压摆幅: 650 mV p-p 至 800 mV p-p (差分)
    - 输出上升/下降时间: 80 ps 至 100 ps (20% 至 80%)
    - 电源电压: 3.0 V 至 3.6 V
    - 工作温度范围: -40°C 至 +85°C
    - 供电电流: 39 mA 至 54 mA

    产品特点和优势


    - SFP参考设计: ADN2890配有可用的SFP参考设计,方便快速开发。
    - 80 ps上升/下降时间: 支持高速信号处理。
    - 可编程LOS检测器: 检测器阈值可调范围为2 mV至13 mV。
    - 集成RSSI: 符合SFF-8472标准,直接测量光二极管电流以检测平均接收功率。
    - 单电源操作: 只需3.3 V单电源即可运行。
    - 低功耗: 功耗仅130 mW。
    - 紧凑封装: 采用3 mm × 3 mm 16引脚LFCSP封装,节省空间。

    应用案例和使用建议


    ADN2890广泛应用于各种光通信系统,如SFP/SFF/GBIC收发器。在使用时,需要注意以下几点:
    - 布局建议: 使用50 Ω传输线来连接高频率输入和输出信号(PIN、NIN、OUTP、OUTN),并确保输入和输出匹配。
    - 去耦电容: 建议在IC电源引脚附近放置一个10 μF的电解电容器和多个0.1 μF及1 nF的陶瓷电容器,以减少噪声。
    - 接地连接: 确保将裸露的底部焊盘通过填充通孔连接到地平面,避免在回流焊接过程中焊料泄露。

    兼容性和支持


    ADN2890可与常见的光模块和设备兼容,如SFP/SFF/GBIC收发器。制造商提供详细的应用指南和技术支持,帮助用户优化电路设计和系统集成。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题: 输出电压不足。
    - 解决方案: 检查供电电压是否符合要求,并检查输入信号是否在规定的范围内。
    - 问题: 输入信号丢失。
    - 解决方案: 调整THRADJ引脚上的电阻值,重新设置LOS检测器阈值。
    - 问题: 输出信号质量差。
    - 解决方案: 检查PCB布局是否正确,确保所有高频率信号都经过适当的50 Ω匹配。

    总结和推荐


    ADN2890以其高性能、低功耗和紧凑封装,在高速光通信系统中表现出色。它支持广泛的数据速率和温度范围,适合各种应用场景。强烈推荐在需要高性能限制放大器的设计中使用ADN2890。

ADN2890ACPZ-RL7参数

参数
典型压摆率 -
CMRR - 共模抑制比 -
通道数量 1
最小工作供电电压 -
典型增益带宽 -
电流 - 输入偏置 -
最大工作供电电压 3.6V
典型供电电流 39mA
-3db带宽 -
Vos - 输入偏置电压 100μV
每个通道的输出电流 -
长*宽*高 3mm*3mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
