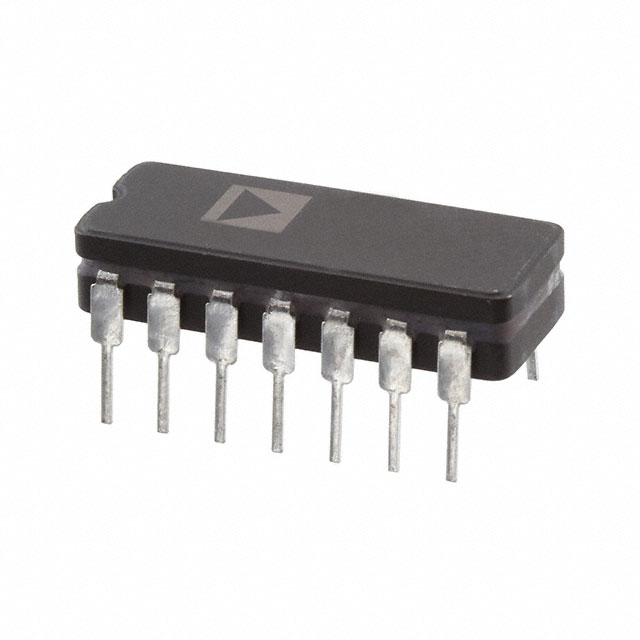

5962-8856501CA

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 9mA 3V/μs 6MHz 4 ±18V 100μV 7nA CERDIP-14 通孔安装
供应商型号: 5962-8856501CA
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 仪表放大器 5962-8856501CA

5962-8856501CA概述


    产品简介


    OP470是一款由Analog Devices生产的高精度四通道运算放大器,专为需要极高性能的应用设计。该放大器具备非常低的电压噪声(最大值5 nV/√Hz@1 kHz)、极低的输入偏置电压(最大值0.4 mV)和出色的共模抑制比(最小值110 dB)。OP470的主要应用领域包括多级增益块、低噪声仪表放大器、四通道缓冲器和低噪声有源滤波器等。

    技术参数


    | 参数 | OP470A/E | OP470F | OP470G |
    ||
    | 输入失调电压 (VOS) | 0.1~0.4 mV | 0.2~0.8 mV | 0.4~1.0 mV |
    | 输入失调电流 (IOS) | 3~10 nA | 6~20 nA | 12~30 nA |
    | 输入偏置电流 (IB) | 6~25 nA | 15~50 nA | 25~60 nA |
    | 输入噪声电压密度 (en) | 3.2~5.0 nV/√Hz | 3.2~5.0 nV/√Hz | 3.2~5.0 nV/√Hz |
    | 开环增益 (AVO) | 1000~2300 V/mV | 600~1400 V/mV | 600~1500 V/mV |
    | 增益带宽积 (GBW) | 6 MHz | 6 MHz | 6 MHz |
    | 共模抑制比 (CMR) | 110~125 dB | 100~120 dB | 100~120 dB |

    产品特点和优势


    OP470的特点在于其极其低的噪声水平,同时保持了高增益和宽频带性能。具体来说,它具有极低的电压噪声和输入偏置电压,这使其非常适合用于对噪声敏感的应用场合。此外,该器件还具有优良的共模抑制比,能够显著减少由于接地噪声和电源波动引起的误差。对于需要高性能运算放大器的设计者而言,OP470提供了卓越的选择,尤其是在温度范围较宽的应用中表现出色。

    应用案例和使用建议


    OP470广泛应用于多种精密模拟信号处理场合。例如,在音频前级放大电路中,它能提供纯净而低噪声的信号输出;在传感器信号调理环节,通过其高共模抑制比,能够有效去除干扰信号。为了获得最佳的噪声表现,设计时需要注意合理选择源电阻以平衡不同噪声成分的影响。此外,确保电路布局紧凑,避免不必要的寄生电容,可以进一步提升性能。

    兼容性和支持


    OP470符合行业标准的14引脚DIP封装,因此与LM148/149、HA4741、HA5104和RM4156等同类产品管脚兼容,便于升级替换。厂家提供了详尽的技术文档和支持服务,包括详细的电气特性测试结果和性能曲线图,帮助工程师更好地理解和使用该器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 噪声过高 | 减少源电阻以降低电阻噪声影响;优化电路布局以减少寄生效应。 |
    | 偏置电流过大 | 选择更低偏置电流的版本,如OP400。 |
    | 输出摆幅不足 | 检查负载电阻是否过大,适当减小负载电阻。 |
    | 温度稳定性差 | 确保选用合适的封装类型,并进行必要的热管理措施。|

    总结和推荐


    总体来看,OP470凭借其出色的低噪声特性、高增益和宽频带性能,在多个应用领域内展现出显著的优势。特别是在对噪声敏感的应用环境中,其卓越的表现令人印象深刻。对于希望在设计中实现高效、可靠且低噪声性能的工程师来说,OP470无疑是一个值得考虑的选择。鉴于其出色的表现,我们强烈推荐使用OP470作为高性能运算放大器的首选。

5962-8856501CA参数

参数
典型增益带宽 6MHz
每个通道的输出电流 -
典型压摆率 3V/μs
通道数量 4
电流 - 输入偏置 7nA
-3db带宽 -
典型供电电流 9mA
Vos - 输入偏置电压 100μV
最大工作供电电压 ±18V
最小工作供电电压 -
CMRR - 共模抑制比 -
19.94mm(Max)
7.87mm(Max)
5.08mm(Max)
通用封装 CERDIP-14
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

5962-8856501CA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
