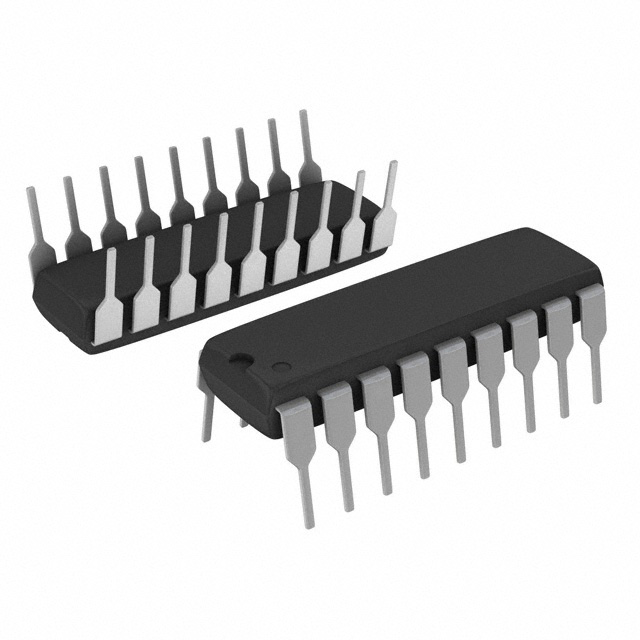

AD538ADZ

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 4.5mA 4.5V SBDIP-18 通孔安装 23.12mm*7.62mm*3.05mm
供应商型号: AD538ADZ
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD538ADZ

AD538ADZ概述

    电子元器件产品技术手册:AD538实时模拟计算单元

    1. 产品简介


    产品名称: AD538实时模拟计算单元
    产品类型: 实时模拟信号处理集成电路
    主要功能: 提供精确的模拟乘法、除法和指数运算。适用于需要高精度、宽动态范围实时模拟运算的场合。
    应用领域:
    - 一象限或两象限的乘法/除法
    - 对数比计算
    - 平方/平方根计算
    - 三角函数近似
    - 精密自动增益控制(AGC)
    - 功率函数运算

    2. 技术参数


    - 供电电压: ±4.5 V至±18 V
    - 总误差:
    - 在100:1输入动态范围内: ±0.25% ±0.5 mV
    - 在±450 mV至±750 mV范围内: ±0.5% ±0.75 mV
    - 输出电压摆动: -11 V至+11 V
    - 输出电流: 最大10 mA
    - 频率响应: 小信号带宽可达400 kHz
    - 电压参考精度: ±15 mV
    - 电源抑制比: ±4.5 V到±18 V范围内300 µV/V
    - 封装尺寸: 18-引脚TO-118外壳

    3. 产品特点和优势


    - 高精度: 模拟乘法和除法的总误差仅为0.25%。
    - 宽动态范围: 输入电压范围为100 mV至10 V。
    - 低输入偏置: 输入偏置小于100 μV。
    - 集成式设计: 单片构造,成本低且可靠性高。
    - 灵活性: 可通过外部电阻编程调整特定功能。
    - 内置参考电压: 提供+2 V和+10 V的参考电压输出。

    4. 应用案例和使用建议


    - 应用场景:
    - 在精密自动化控制系统中实现高精度的乘法、除法和指数运算。
    - 在传感器校准过程中进行线性化处理。
    - 实现对数比计算以提高系统的准确度。

    - 使用建议:
    - 在使用AD538进行高精度测量时,确保供电电源稳定,避免引入额外误差。
    - 当使用宽输入动态范围时,建议监控输入电压以保持误差在可控范围内。

    5. 兼容性和支持


    - 兼容性: 该器件与多种供电电压兼容,包括±5 V、±12 V和±15 V。
    - 支持: 厂商提供详细的技术手册和支持文档,用户可以通过厂商网站获取更多信息和技术支持。

    6. 常见问题与解决方案


    - 问题1: 输出电压不正确。
    解决方法: 检查输入电压和参考电压是否在指定范围内。
    - 问题2: 噪声过大。
    解决方法: 使用屏蔽良好的电缆减少噪声干扰。
    - 问题3: 温度漂移较大。
    解决方法: 使用温度补偿电路以减少温度变化带来的影响。

    7. 总结和推荐



    总结

    :
    AD538是一款高性能的实时模拟计算单元,具有高精度、宽动态范围和低输入偏置等显著特点。它非常适合用于精密的模拟信号处理任务,如乘法、除法和指数运算。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高精度模拟信号处理的应用中使用AD538。无论是工业还是军事应用,AD538都能提供可靠、精准的解决方案。

AD538ADZ参数

参数
CMRR - 共模抑制比 -
最小工作供电电压 4.5V
-3db带宽 -
通道数量 -
Vos - 输入偏置电压 -
典型增益带宽 -
典型压摆率 -
典型供电电流 4.5mA
电流 - 输入偏置 -
最大工作供电电压 -
每个通道的输出电流 -
长*宽*高 23.12mm*7.62mm*3.05mm
通用封装 SBDIP-18
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
