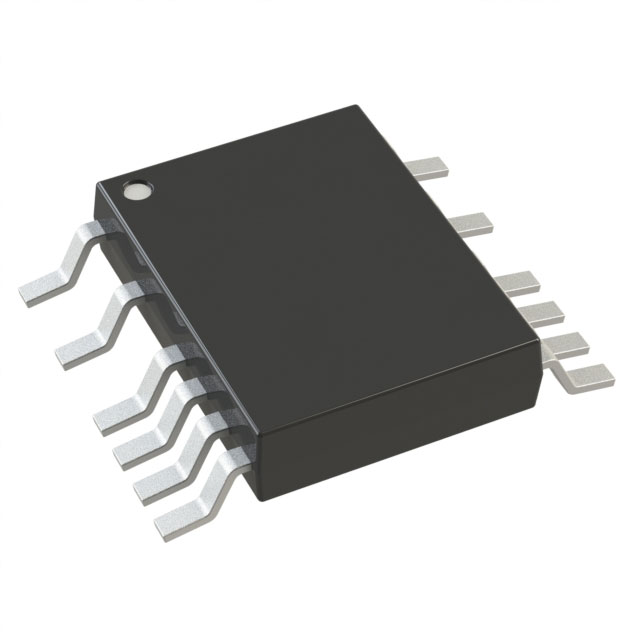

LT1997IMS-3#TRPBF

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 350μA 750mV/μs 1.1MHz 91dB 30mA 1 50V 60μV@ 5V 5nA 1.1MHz MSOP-16 贴片安装,黏合安装
供应商型号: Q-LT1997IMS-3#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 特殊用途放大器 LT1997IMS-3#TRPBF

LT1997IMS-3#TRPBF概述


    产品简介


    LT1997-3 高精度宽电压范围可调增益放大器
    LT1997-3 是一款由高精度运算放大器与精密匹配电阻组成的单芯片解决方案,专门用于精确放大电压信号。其广泛应用于差分放大器领域,能提供从-13到+14的增益范围,并具有高达0.006%(60ppm)的增益准确度。通过内置精密匹配电阻,它在差分放大模式下展现出卓越的共模抑制比(CMRR),达到91dB以上。

    技术参数


    - 增益误差:在输出电压±10V条件下,增益误差范围为±0.001%至±0.012%(G=1时)。
    - 温度漂移:增益随温度变化的漂移量为±1 ppm/°C。
    - 增益非线性:最大增益非线性为2ppm。
    - 共模抑制比(CMRR):对于MS16封装,G=1时的CMRR范围为91dB至106dB。
    - 输入偏置电流:输入偏置电流范围为-5 nA至15 nA。
    - 工作温度范围:-40°C至125°C。
    - 供电电压范围:3.3V至50V。
    - 功耗:供电电流仅为350µA。
    - 输出摆幅:通常在任一供电轨内100mV范围内摆动。

    产品特点和优势


    LT1997-3 的主要特点和优势:
    - 高精度和宽增益范围:LT1997-3 可实现极高的增益精度和广泛的增益选择,适用于多种复杂的应用需求。
    - 出色的温度稳定性:电阻匹配和温度系数(TCR)小于1ppm/°C,确保其在不同温度环境下表现一致。
    - 宽电源电压范围:从3.3V到50V的供电电压范围使得它在各种供电环境中均能正常工作。
    - 低功耗:仅需350µA的供电电流,确保其在低功耗系统中的可靠性。
    - 高输入阻抗:高输入阻抗和低噪声密度使其适合于高性能的数据采集前端。

    应用案例和使用建议


    典型应用场景:
    - 高侧或低侧电流检测:LT1997-3 可用于高侧或低侧电流检测,例如工业自动化和汽车电子领域。
    - 高压到低压电平转换:当需要将高压信号转换为低压信号时,LT1997-3 是理想的选择。
    - 隔离电路替代品:它可以替代传统的隔离电路,在某些场合下提供更简单的解决方案。
    使用建议:
    - 在设计时需考虑电源电压的稳定性和散热问题,以确保芯片能够长期可靠运行。
    - 使用推荐的外部电路布局,避免信号干扰,提高系统的整体性能。

    兼容性和支持


    兼容性:
    LT1997-3 适用于多种不同的电子系统和设备,与常见的微控制器和模拟前端电路兼容。
    厂商支持:
    Analog Devices 提供详尽的技术文档和专业的技术支持服务,帮助用户快速理解和使用 LT1997-3。

    常见问题与解决方案


    常见问题:
    1. 供电电压不稳:如果供电电压波动较大,可能会影响放大器的精度。
    - 解决办法:采用稳压电源或者增加滤波电容来稳定供电电压。
    2. 温度过高导致失效:在高温环境下使用时,芯片内部热量积聚可能造成损坏。
    - 解决办法:安装适当的散热措施,如散热片或散热器,以确保芯片的工作温度不超过安全范围。

    总结和推荐


    LT1997-3 是一款功能强大且灵活的高性能放大器,适合在多个应用领域中发挥关键作用。其优异的性能参数和丰富的功能使其成为众多应用中的首选。考虑到其广泛的供电电压范围、低功耗和高可靠性,强烈推荐在要求高精度、宽温度范围和低噪声的应用中使用 LT1997-3。
    以上是对 LT1997-3 高精度宽电压范围可调增益放大器的详细介绍。如果您有任何其他问题或需要进一步的支持,请随时联系我们。

LT1997IMS-3#TRPBF参数

参数
CMRR - 共模抑制比 91dB
典型压摆率 750mV/μs
典型增益带宽 1.1MHz
最大工作供电电压 50V
最小工作供电电压 -
Vos - 输入偏置电压 60μV@ 5V
电流 - 输入偏置 5nA
通道数量 1
每个通道的输出电流 30mA
-3db带宽 1.1MHz
典型供电电流 350μA
通用封装 MSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1997IMS-3#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1997IMS-3#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES LT1997IMS-3#TRPBF LT1997IMS-3#TRPBF数据手册

LT1997IMS-3#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
