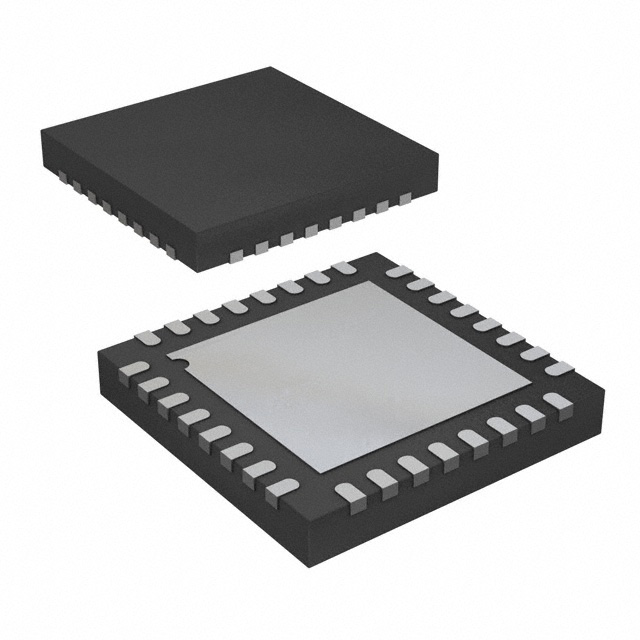

AD8260ACPZ-WP

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 28.3mA 730V/μs 310mA 1 3.3V 10V 200nA 195MHz 贴片安装 5mm*5mm*830μm
供应商型号: CY-AD8260ACPZ-WP
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD8260ACPZ-WP

AD8260ACPZ-WP概述

    AD8260 高电流驱动放大器与数字增益可编程放大器技术手册

    产品简介


    AD8260 是一款高电流驱动放大器,具有单端输入的低噪声预放大器和数字可编程增益放大器(VGA),可在3dB步进下进行调节。该芯片设计用于需要高性能信号处理的应用,如数字自动增益控制系统、发送/接收信号处理以及电力线收发器等。AD8260 支持单电源或双电源操作,具备出色的带宽均匀性,在整个频率范围内表现出色。

    技术参数


    - 驱动放大器
    - 小信号-3dB 带宽:230 MHz
    - 大信号-3dB 带宽:195 MHz
    - 谐波失真:≤-84 dBc
    - 噪声密度:2.4 nV/√Hz
    - 输出电流:>±300 mA
    - VGA 预放大器
    - 小信号-3dB 带宽:230 MHz
    - 大信号-3dB 带宽:165 MHz
    - 谐波失真:≤-90 dBc
    - 输出偏移电压:±5 mV
    - 增益范围:30 dB (3dB 步进)
    - 供电及接口
    - 单电源供电:3.3 V 至 10 V
    - 双电源供电:±3.3 V 至 ±5 V
    - 工作温度范围:-40°C 至 +105°C

    产品特点和优势


    AD8260 的主要特点包括:
    - 高电流驱动能力:能够提供超过±300 mA 的输出电流,适合驱动低阻抗负载。
    - 低噪声:在预放大器部分,电压噪声仅为2.4 nV/√Hz,确保高信噪比。
    - 灵活的增益控制:3dB 步进的增益调整,提供广泛的增益范围,适用于多种应用场景。
    - 出色的动态性能:支持高频信号处理,谐波失真低,保证信号的纯净度。
    - 宽泛的工作温度范围:可在极端环境下保持稳定运行。

    应用案例和使用建议


    应用案例
    - 数字自动增益控制系统:用于通信系统中的信号强度自动调节。
    - 发送/接收信号处理:适用于无线通信系统中的信号增强和处理。
    - 电力线收发器:可用于电力线通信系统的信号驱动和接收。
    使用建议
    - 在设计时注意 PCB 布局,确保电源和接地的良好去耦,以减少噪声干扰。
    - 考虑信号路径长度,尽量减小寄生电容和电感,以保证高频信号的完整性。
    - 在高压摆率和大电流情况下,注意散热设计,避免过热。

    兼容性和支持


    AD8260 适用于各种标准电路板布局,并且可以在单电源或双电源下工作。厂商提供了详细的文档和支持,包括评估板和开发资源,以便用户进行快速原型设计和测试。

    常见问题与解决方案


    1. 信号失真严重:
    - 解决方案:检查电源稳定性,确保良好的去耦电容配置,以及适当调节输入信号幅度。
    2. 驱动能力不足:
    - 解决方案:检查电路负载是否过大,如果可能,增加外部驱动能力或降低负载阻抗。
    3. 噪声过大:
    - 解决方案:确认电路布局正确,特别是电源和地线的布线,必要时增加滤波电容。

    总结和推荐


    AD8260 是一款集高电流驱动和数字增益可编程于一身的多功能放大器,具备卓越的信号处理能力和广泛的增益调节范围。其在不同应用场景下的表现令人满意,无论是通信系统还是电力线传输都能胜任。因此,强烈推荐在需要高精度和高速信号处理的场合使用 AD8260。

AD8260ACPZ-WP参数

参数
CMRR - 共模抑制比 -
典型压摆率 730V/μs
电流 - 输入偏置 200nA
Vos - 输入偏置电压 -
典型供电电流 28.3mA
典型增益带宽 -
最小工作供电电压 3.3V
最大工作供电电压 10V
每个通道的输出电流 310mA
通道数量 1
-3db带宽 195MHz
长*宽*高 5mm*5mm*830μm
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

AD8260ACPZ-WP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8260ACPZ-WP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES AD8260ACPZ-WP AD8260ACPZ-WP数据手册

AD8260ACPZ-WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
