HMC565LC5TR

厂牌: ANALOG DEVICES

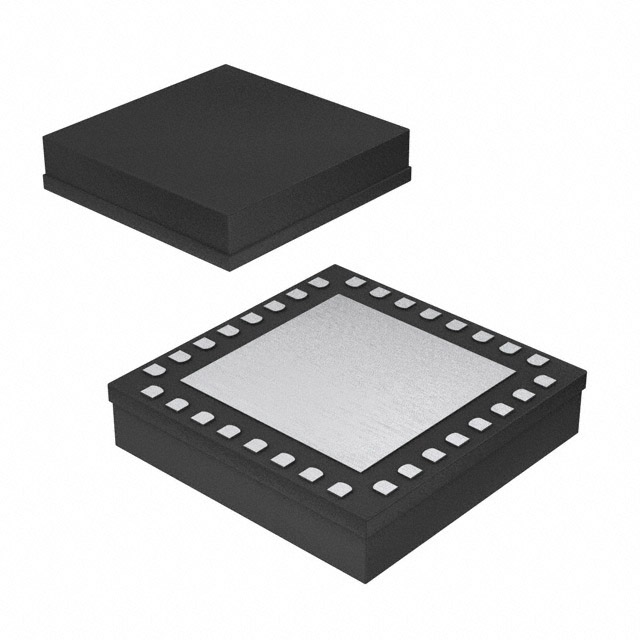

产品描述: 6GHz,20GHz 3.5V 20GHz LLCC 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: HMC565LC5TR
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC565LC5TR

HMC565LC5TR概述

    HMC565LC5 高频低噪声放大器技术手册

    产品简介


    HMC565LC5 是一款高性能的砷化镓(GaAs)表面贴装(SMT)场效应晶体管(pHEMT)低噪声放大器,其工作频率范围为6至20 GHz。它非常适合用作微波无线电中的低噪声放大器或驱动放大器。HMC565LC5 内置于一个无铅且符合 RoHS 标准的 5x5 毫米 SMT 封装内,适用于多种应用场合。

    技术参数


    - 频率范围: 6 GHz 至 20 GHz
    - 增益: 19 dB 至 21 dB
    - 噪声系数: 2.5 dB 至 3 dB
    - 三阶互调截点 (OIP3): 20 dBm
    - 输入/输出阻抗: 50 欧姆匹配
    - 单电源供电: +3V @ 53 mA
    - 工作温度范围: -40°C 至 +85°C
    - 最大功耗: 0.753 W (85°C以上每上升1°C降低8.5 mW)
    - 存储温度范围: -65°C 至 +150°C
    - 引脚数: 32
    - 绝对最大额定值:
    - 漏极偏压 (Vdd): +3.5 Vdc
    - 输入射频功率 (RFIN): +10 dBm
    - 连续功耗 (T= 85°C): 0.753 W (高于85°C每上升1°C减少8.5 mW)

    产品特点和优势


    HMC565LC5 低噪声放大器具有以下特点和优势:
    - 高动态范围: 适合于高频信号处理,提供稳定的性能。
    - 单电源操作: 仅需 +3V 供电,简化电路设计和功耗管理。
    - 低温噪声系数: 仅为2.5 dB,确保信号质量。
    - 高温稳定性: 温度变化对性能影响小,适用于苛刻环境。
    - 高增益: 21 dB 的增益使其在微波无线电应用中表现出色。
    - 小型封装: 5x5 mm SMT 封装,适合紧凑设计。

    应用案例和使用建议


    HMC565LC5 低噪声放大器广泛应用于多个领域:
    - 点对点无线电: 需要高增益和低噪声的应用。
    - 点对多点无线电及甚小口径终端 (VSAT): 适用于需要高性能无线通信系统的场景。
    - 测试设备和传感器: 要求高精度和稳定性的测量设备。
    - 军事和航天: 需要高可靠性与极端环境适应性的应用。
    使用建议:
    - 在设计应用电路时,应采用适当的射频设计技术,如信号线应保持50欧姆阻抗。
    - 确保封装的地引脚和暴露的垫片直接连接到地平面,以提高散热效果。
    - 使用足够的通孔来连接顶部和底部的地平面,确保良好的接地效果。

    兼容性和支持


    HMC565LC5 与市面上主流的射频设备兼容,适用于各种标准的无线通信系统。Analog Devices 提供技术支持和维护服务,可通过电话或在线平台获取帮助。

    常见问题与解决方案


    1. 问题: 电源电压不稳定导致性能下降。
    - 解决办法: 确保电源电压稳定,使用合适的外部旁路电容器(如100 pF 和 2.2 μF)进行滤波。

    2. 问题: 输出信号不稳定。
    - 解决办法: 检查电路接地情况,确保良好的接地连接和使用正确的射频设计技术。
    3. 问题: 温度波动导致增益变化。
    - 解决办法: 选择合适的散热措施,如使用散热片或散热器,并确保良好的散热路径。

    总结和推荐


    HMC565LC5 低噪声放大器是一款高性能、高可靠性的射频器件,具备出色的低噪声、高增益和宽频带特性。它特别适用于点对点无线电、点对多点无线电及甚小口径终端等领域。由于其易于集成和高可靠性,强烈推荐用于各类高频无线电通信系统。如果您正在寻找一个高性能且稳定的低噪声放大器,HMC565LC5 将是一个理想的选择。

HMC565LC5TR参数

参数
最大工作供电电压 3.5V
最小工作供电电压 -
支持协议 -
最大工作频率 20GHz
最小工作频率 6GHz,20GHz
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 LLCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC565LC5TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
