HMC740ST89E

厂牌: ANALOG DEVICES
产品描述: 50MHz 3GHz SOT-89 贴片安装
供应商型号: UNP-HMC740ST89E
供应商: 海外现货
标准整包数: 1

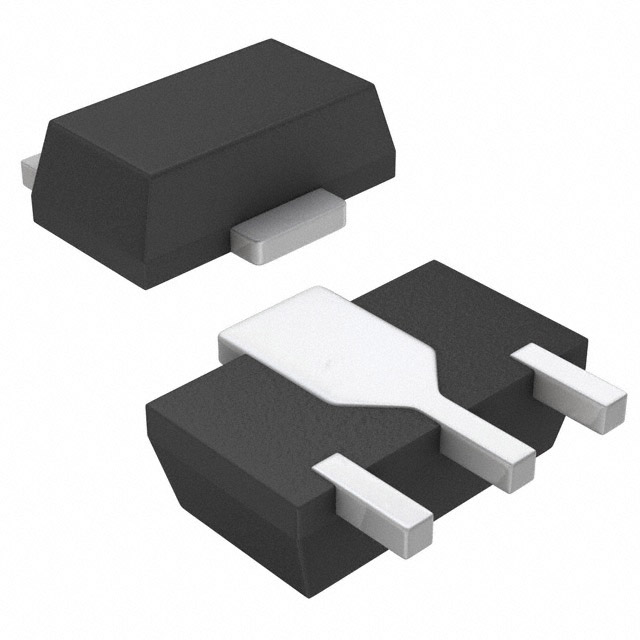

ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC740ST89E

HMC740ST89E概述

    HMC740ST89E MMIC Amplifier: Technical Overview

    产品简介


    HMC740ST89E是一款基于InGaP HBT(异质结双极晶体管)的增益块微波集成电路(MMIC)表面贴装技术(SMT)放大器。它覆盖了0.05到3GHz的频率范围,适用于多种射频和微波应用,包括蜂窝网络、WiMAX、固定无线通信、CATV(电缆电视)、有线调制解调器、DBS(直接广播卫星)等。

    技术参数


    - 频率范围: 0.05至3 GHz
    - 增益: 12至15 dB
    - 输入回波损耗: ≥15 dB
    - 输出回波损耗: ≥18 dB
    - 反向隔离: 20至21 dB
    - 输出功率压缩点 (P1dB): 14.5至18 dBm
    - 三阶互调截点 (IP3): 32至38 dBm
    - 噪声系数: 3.5 dB
    - 电源电流 (Icq): 88 mA
    - 封装: 行业标准SOT89
    - 电源电压: 单电源 +5V
    - 温度稳定性: 温度范围内增益和输出功率稳定

    产品特点和优势


    - 高增益: 15 dB,适用于多种RF和IF应用。
    - 高性能输出: 输出IP3高达+40 dBm,确保在高功率下的低失真。
    - 单电源操作: 支持+5V单电源操作,简化系统设计。
    - 良好的温度稳定性: 增益和输出功率随温度变化小,确保在各种环境下性能稳定。
    - 低噪声系数: 仅为3.5 dB,提供高信号纯度。

    应用案例和使用建议


    HMC740ST89E在以下场景中得到广泛应用:
    - 蜂窝网络与3G/4G: 提供可靠的信号放大。
    - 固定无线与WLAN: 确保无线通信的稳定性和可靠性。
    - CATV与有线调制解调器: 提升传输质量。
    - 微波无线电与测试设备: 用于测试仪器的信号处理。
    使用建议:
    - 在设计应用电路时,应注意匹配阻抗,以确保最佳性能。
    - 为了达到更好的散热效果,可将评估板安装到适当的散热器上。

    兼容性和支持


    - 兼容性: 与现有系统兼容,易于集成。
    - 支持: 可通过电话或电子邮件联系技术支持,获取帮助和指导。

    常见问题与解决方案


    - 问题: 增益不一致。
    - 解决办法: 检查电源电压是否正确,检查输入输出匹配。
    - 问题: 噪声过大。
    - 解决办法: 确保输入信号无噪声干扰,检查接地是否良好。

    总结和推荐


    HMC740ST89E是一款高性能、高可靠性的MMIC放大器,适合广泛的应用场景。它的高增益、良好的温度稳定性以及低噪声系数使其在市场上具有很强的竞争力。我们强烈推荐这一产品给需要高性能放大器的用户。

HMC740ST89E参数

参数
支持协议 -
最大工作频率 3GHz
最小工作频率 50MHz
最大工作供电电压 -
最小工作供电电压 -
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售

HMC740ST89E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC740ST89E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC740ST89E HMC740ST89E数据手册

HMC740ST89E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5157 ¥ 63.5079
26+ $ 6.6 ¥ 55.77
库存: 26
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.5
