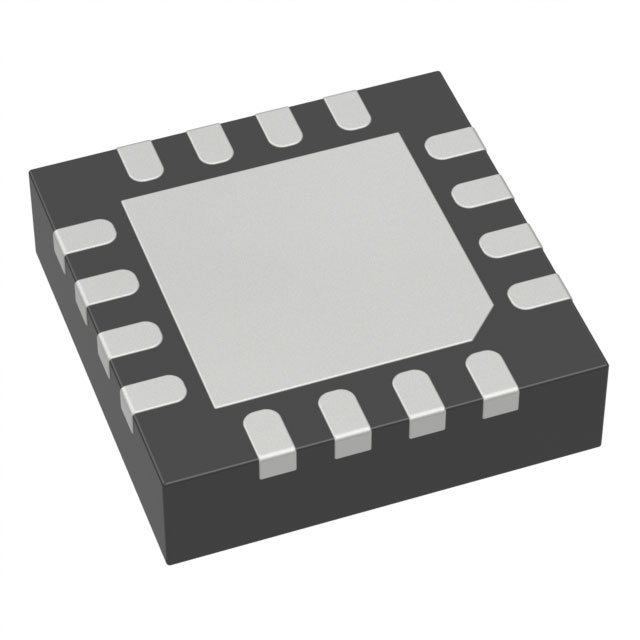

LT5519EUF#PBF

厂牌: ANALOG DEVICES
产品描述: 4.5V 700MHz 5.25V 1.4GHz QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: CY-LT5519EUF#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ LT5519EUF#PBF

LT5519EUF#PBF概述

    LT5519 Upconverting Mixer 技术手册概述

    产品简介


    LT5519 是一款由Linear Technology Corporation(现为Analog Devices)生产的上变频混频器,专为无线基础设施和电缆基础设施传输系统中需要高线性的频率转换而设计。该产品适用于无线基础设施、电缆下行链路基础设施以及点对点和点对多点的数据通信等领域。

    技术参数


    LT5519 的技术规格如下:
    - 频率范围: RF 频率范围 0.7GHz 至 1.4GHz;IF 频率范围 1MHz 至 400MHz。
    - 输入 IP3: 典型值为 1GHz 时 17.1dBm。
    - 输出变压器: 内置射频输出变压器,无需外部匹配元件。
    - 功耗: 单一 5V 供电,电流消耗为 70mA(典型值)。
    - 工作温度范围: 操作温度范围 -40°C 到 85°C。
    - 噪声系数: 13.6dB。
    - 控制功能: 具备使能功能,关闭状态泄漏电流低。

    产品特点和优势


    - 高线性度: LT5519 在高频段表现出卓越的线性度,特别是在1GHz附近的IP3指标(17.1dBm),适合高线性需求的应用。
    - 集成设计: 内置的变压器和匹配网络显著降低了系统的复杂度和成本。
    - 简化操作: 单电源供电简化了电路设计,便于集成到不同的电路板中。
    - 可靠性: 广泛的工作温度范围及高标准的设计确保了其在严苛环境下工作的可靠性。

    应用案例和使用建议


    LT5519 适合应用于需要高线性度的频率转换场合,如无线基站、CATV系统等。根据测试数据,当IF输入信号为140MHz,-10dBm,LO输入信号为1.14GHz,-5dBm时,RF输出频率在1GHz处表现出色。对于不同的应用频率,可以通过调节外部匹配电容(C1、C2和C3)来优化输入匹配,从而提升整体性能。
    使用建议:
    - 确保在选择匹配电容时考虑到信号源的阻抗特性,以实现最佳的匹配。
    - 考虑到LO到RF的泄漏特性,适当调整C3的值可以在不同输入频率下保持良好的性能。

    兼容性和支持


    LT5519 支持单端LO和IF输入,具有宽广的兼容性。对于需要更高频率的场景,可以通过优化匹配电容设置来满足需求。Linear Technology提供了详尽的技术支持文档和电路示例,以便用户能够快速有效地进行开发和调试。

    常见问题与解决方案


    1. 如何调节混频器的增益?
    - 通过调节电源电压(VCC)可以实现增益的微调。例如,将VCC从4.5V提高到5.25V,可以观察到增益的增加。
    2. 如何降低LO到RF的泄漏?
    - 确保正确的接地布局,并使用紧密匹配的电阻器,特别是100Ω的电阻器。如果漏泄仍然是问题,则考虑添加额外的LO端口匹配网络。

    总结和推荐


    总体而言,LT5519 上变频混频器是一款高性能的产品,特别适合要求高线性度和宽频率范围的应用场景。其集成设计和广泛的兼容性使其易于集成到各种无线和有线通信系统中。鉴于其卓越的技术特性和广泛的应用范围,强烈推荐用于需要精确和稳定的频率转换的应用中。

LT5519EUF#PBF参数

参数
支持协议 -
最大工作频率 1.4GHz
最小工作频率 700MHz
最大工作供电电压 5.25V
最小工作供电电压 4.5V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
