LTC1543IG#TRPBF

产品分类: LIN收发器
厂牌: ANALOG DEVICES
产品描述: Multiprotocol 4.75V 5.25V SSOP-28 贴片安装,黏合安装 2mm(高度)
供应商型号: Q-LTC1543IG#TRPBF
供应商: 期货订购
标准整包数: 2000

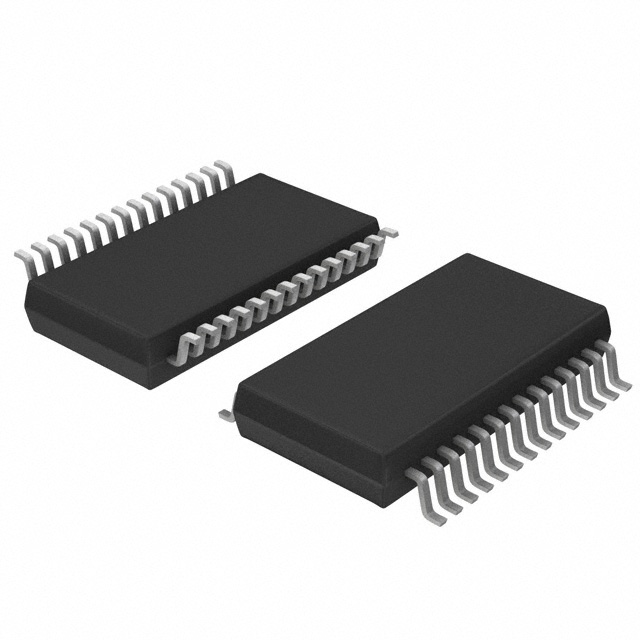

ANALOG DEVICES LIN收发器 LTC1543IG#TRPBF

LTC1543IG#TRPBF概述

    LTC1543 技术手册解析

    1. 产品简介


    LTC1543 是一款由Linear Technology Corporation生产的多功能串行接口收发器,主要应用于数据网络和通信设备。它能够通过软件选择来支持多种协议,如RS232、RS449、EIA530、EIA530-A、V.35、V.36和X.21。LTC1543能够适应不同的电缆终止方案,支持DTE(数据终端设备)或DCE(数据通信设备)模式,广泛应用于CSU(信道服务单元)、DSU(数据服务单元)、路由器等领域。此外,该产品已经通过了TUV/Detecon Inc.认证,符合NET1和NET2标准。

    2. 技术参数


    LTC1543的主要技术规格如下:
    - 供电电压:4.75V至5.25V(典型值5V)
    - 输入电压:发射器端为-0.3V至(VCC + 0.3V),接收器端为-18V至18V,逻辑引脚为-0.3V至(VCC + 0.3V)
    - 输出电压:发射器端为(VEE – 0.3V)至(VDD + 0.3V),接收器端为-0.3V至(VCC + 0.3V),逻辑引脚为-0.3V至(VCC + 0.3V)
    - 工作温度范围:LTC1543C(0°C至70°C),LTC1543I(-40°C至85°C)
    电气特性:
    - 电源电流:在不同模式下电源电流分别为13mA(无负载)、100-130mA(满载)
    - 电源振荡频率:150kHz
    - 输入高电平电压:≥2V
    - 输入低电平电压:≤0.8V

    3. 产品特点和优势


    - 软件可选协议:支持多种协议,灵活应用于不同的通信环境。
    - 多模式支持:可通过内部寄存器选择DTE或DCE模式,适用性强。
    - 单5V供电:简化设计,减少外部电源需求。
    - 小型封装:采用28引脚SSOP封装,体积小,适合空间受限的应用。
    - 高可靠性:通过了严格的测试认证,适用于工业级应用。

    4. 应用案例和使用建议


    应用案例:
    - 数据网络:LTC1543可用于构建数据网络中的串行通信链路。
    - CSU和DSU:在数据通信系统中作为关键组件,实现信号的传输和接收。
    - 数据路由器:通过支持多种通信协议,满足不同路由器的需求。
    使用建议:
    - 正确连接引脚:确保C1和C2引脚分别连接到1µF的电容上。
    - 正确配置模式选择引脚:根据所需的通信协议配置M0、M1和M2引脚。
    - 注意电源电压:确保VCC在4.75V至5.25V之间。

    5. 兼容性和支持


    - 兼容性:LTC1543可以与LTC1344A配合使用,实现软件选择的电缆终止方案。
    - 支持:厂商提供详尽的技术文档和客户支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - Q:如何确定LTC1543是否正常工作?
    - A:检查电源电压是否在4.75V至5.25V范围内,并确认所有连接正确无误。
    - Q:LTC1543在无电缆状态下会怎样?
    - A:在无电缆状态下,LTC1543将进入低功耗模式,驱动输出和电缆终止电阻进入高阻抗状态。
    - Q:如何配置LTC1543为V.35模式?
    - A:配置M0、M1和M2引脚为M2=1、M1=0、M0=0即可设置为V.35模式。

    7. 总结和推荐


    总结:
    LTC1543是一款高度集成且性能稳定的串行接口收发器,支持多种通信协议,适用于各种通信设备和网络应用。它的软件可选协议和高可靠性使其在市场上具有较强的竞争力。
    推荐:
    LTC1543适用于需要高可靠性和灵活协议支持的数据通信系统。其出色的性能和广泛的兼容性使其成为通信领域的理想选择。强烈推荐给需要构建高效通信系统的工程师和技术人员。

LTC1543IG#TRPBF参数

参数
最小工作供电电压 4.75V
内置选项 -
最大LIN总线电压 -
LIN总线唤醒功能 -
调节器电压 -
最大工作供电电压 5.25V
数据速率 -
LIN 规格 -
最小LIN总线电压 -
支持协议 Multiprotocol
长*宽*高 2mm(高度)
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC1543IG#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1543IG#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LIN收发器 ANALOG DEVICES LTC1543IG#TRPBF LTC1543IG#TRPBF数据手册

LTC1543IG#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 173.5692
40000+ ¥ 168.6101
60000+ ¥ 163.651
库存: 20000
起订量: 20000 增量: 2000
交货地:
最小起订量为:20000
合计: ¥ 3471384
