HMC836LP6CETR

产品分类: 锁相环
厂牌: ANALOG DEVICES
产品描述: 是 3V 5.2V 200MHz 贴片安装
供应商型号: Y-HMC836LP6CETR
供应商: 期货订购
标准整包数: 1

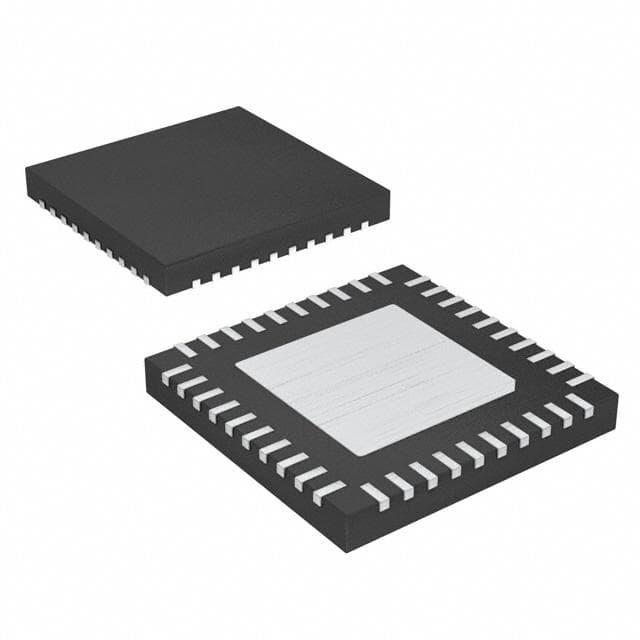

ANALOG DEVICES 锁相环 HMC836LP6CETR

HMC836LP6CETR概述

    HMC836LP6CE:一款高性能分数型锁相环(PLL)

    1. 产品简介


    HMC836LP6CE 是一款具有集成压控振荡器(VCO)的高性能分数型锁相环(PLL)。这款PLL产品广泛应用于多种电子系统中,如无线基础设施、测试设备和通信系统等。它能够实现精确的频率合成,并提供超低相位噪声,非常适合需要高精度频率控制的应用场合。

    2. 技术参数


    以下是HMC836LP6CE的主要技术参数:
    - RF输出特性:
    - VCO频率:1682.5至1852.5 MHz
    - RF输出频率:3365至3705 MHz
    - RF输出功率:-1至6 dBm
    - VCO调谐灵敏度:15 MHz/V
    - VCO供电推送灵敏度:-2至1.5 MHz/V
    - RF输出谐波特性:
    - 第二次谐波:-25 dBc
    - 第三次谐波:-23 dBc
    - 第四次谐波:-31 dBc
    - 参考输入特性:
    - 参考输入频率:10至200 MHz
    - 参考输入范围:1.5至3.3 Vpp
    - 参考输入电容:5 pF
    - 电源电压和电流:
    - 模拟电源:3.0至3.5 V
    - 数字电源:3.0至3.5 V
    - 5V模拟电源:4.8至5.2 V

    3. 产品特点和优势


    - 超低相位噪声:典型值为-98 dBc/Hz(内部带宽),适合需要极低噪声的应用。
    - 精细步长:24位频率步长,分辨率可达3 Hz。
    - 快速频率跳跃:内置的数字自检功能使得这款PLL具有更快的频率切换速度。
    - 紧凑封装:40引脚6x6 mm SMT封装,面积仅36 mm²,节省空间。

    4. 应用案例和使用建议


    - 应用案例:
    - 在4G无线基础设施中作为核心频率合成组件。
    - 在CATV设备中用于频率调节。
    - 在通讯测试设备中实现精确的频率控制。
    - 使用建议:
    - 确保正确的电源电压和电流配置,避免超出绝对最大额定值。
    - 遵循RF电路设计的最佳实践,以确保信号线的阻抗匹配。
    - 使用充分数量的通孔连接顶层和底层的地平面,以减少电磁干扰。

    5. 兼容性和支持


    - 兼容性: HMC836LP6CE可以与其他符合相同电气特性的电子元件兼容。
    - 技术支持: 用户可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系Hittite公司获取技术支持。

    6. 常见问题与解决方案


    - Q: 如何校准VCO频率?
    - A: 使用制造商提供的校准程序进行校准。如果需要帮助,请联系技术支持。
    - Q: 发现PLL输出的相位噪声偏高怎么办?
    - A: 检查参考输入信号的质量,确保电源稳定,并遵循RF设计的最佳实践。
    - Q: 在什么情况下需要对PLL进行复位?
    - A: 当PLL失去锁定状态时,可以尝试进行软件复位。

    7. 总结和推荐


    HMC836LP6CE是一款专为高精度频率合成而设计的PLL,具备出色的性能和稳定性。它适用于多种高频通信和测试设备,尤其是在要求低噪声和高精度频率控制的应用中表现出色。建议在关键任务的频率控制应用中优先考虑此产品。

HMC836LP6CETR参数

参数
最大工作供电电压 5.2V
最小工作供电电压 3V
PLL-锁相环
最大输入频率 200MHz
6.1mm(Max)
6.1mm(Max)
850μm(Max)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC836LP6CETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC836LP6CETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 锁相环 ANALOG DEVICES HMC836LP6CETR HMC836LP6CETR数据手册

HMC836LP6CETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
