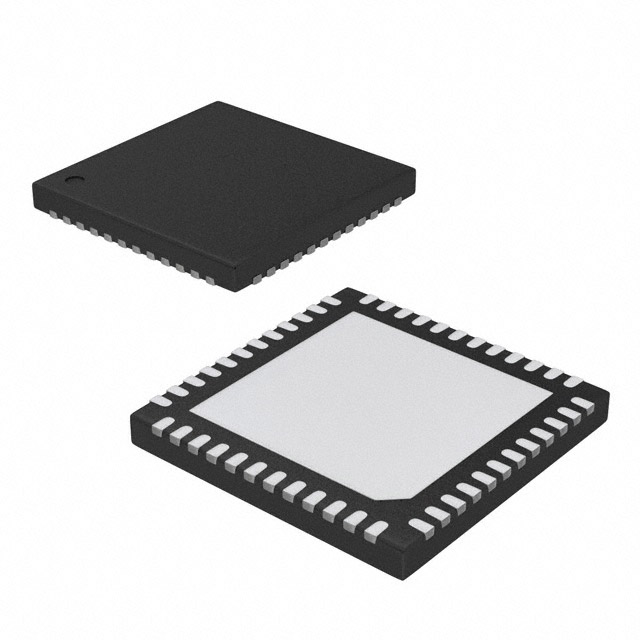

AD9518-2ABCPZ

产品分类: 锁相环
厂牌: ANALOG DEVICES
产品描述: 是 3.135V 3.465V 2.33GHz 贴片安装 7mm(长度)*830μm(高度)
供应商型号: CY-AD9518-2ABCPZ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 锁相环 AD9518-2ABCPZ

AD9518-2ABCPZ概述

    AD9518-2 6-Output Clock Generator with Integrated 2.2 GHz VCO

    1. 产品简介


    AD9518-2是一款高精度时钟发生器,具有集成的2.2 GHz电压控制振荡器(VCO)。该器件专为需要低相位噪声和低抖动的应用设计,特别适用于高速数据转换、无线通信系统和高性能测试仪器等领域。AD9518-2集成了一个锁相环(PLL)和多路输出时钟分布功能,能够提供六组差分LVPECL输出信号,每个输出通道可以配置1至32的分频比,以实现精细的时间延迟调整。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | VCO频率范围 | 2050 | 2175 | 2335 | MHz | 集成VCO |
    | 相位噪声 | -107 | -124 dBc/Hz | 100 kHz偏移量 |
    | 电源要求 | 3.135 | 3.3 | 3.465 | V | 3.3 V ± 5% |
    | 充电泵电流(ICP) | 0.60 | 4.8 mA | 可编程 |
    | 输出频率 1600 MHz | LVPECL输出频率 |
    | 相位误差 225 fs | 加性输出抖动 |

    3. 产品特点和优势


    - 低相位噪声和低抖动:通过内部VCO实现了极低的相位噪声和抖动性能,适合高精度的数据转换应用。
    - 宽泛的频率范围:内部VCO的频率范围从2.05 GHz到2.33 GHz,外部可选的VCO/VCXO频率最高可达2.4 GHz。
    - 灵活的参考输入:支持单端或差分参考输入,且能接受高达250 MHz的LVPECL、LVDS或CMOS信号。
    - 自动切换模式:具备自动重恢复和手动参考切换/保持模式,确保系统稳定性。
    - 高性能输出:六个LVPECL输出通道,每对输出共享1至32分频器,提供精细的相位调整能力。

    4. 应用案例和使用建议


    AD9518-2广泛应用于10/40/100 Gb/sec网络线卡、SONET同步以太网、OTU2/3/4等领域,以及无线通信系统的高性能收发机。例如,在100 Gb/sec网络中,它可用于时钟分配,确保信号的同步和稳定传输。在具体应用中,用户可根据需要选择适当的分频比来调整输出信号的频率和相位,从而满足不同的应用需求。建议用户根据应用场景的具体要求,合理选择参考输入类型,并通过适当配置寄存器参数来优化系统性能。

    5. 兼容性和支持


    AD9518-2采用48引脚LFCSP封装,可以使用单个3.3 V电源供电,同时可通过设置充电泵供电(VCP)来支持更高电压范围。此外,该器件与多种标准接口(如LVPECL、LVDS、CMOS)兼容,便于与其他电子元器件或设备无缝连接。制造商提供了详尽的技术文档和应用程序指南,以帮助用户更好地理解和利用这一先进时钟发生器的功能。

    6. 常见问题与解决方案


    - 问题:如何设定参考输入频率?
    解决方案:通过寄存器配置,设定适当的分频比和延时参数,以匹配所需的参考输入频率。

    - 问题:如何实现手动输出同步?
    解决方案:通过特定寄存器配置,启用手动输出同步功能,以确保所有输出通道的时序一致。

    - 问题:如何监测PLL锁定状态?
    解决方案:利用LD、STATUS和REFMON引脚,配合适当的寄存器配置,实时监控PLL的锁定状态。

    7. 总结和推荐


    AD9518-2凭借其卓越的低相位噪声和低抖动性能,成为高速数据转换和通信系统中不可或缺的关键组件。无论是对于需要高精度时钟源的应用,还是复杂网络系统的时钟同步,AD9518-2都展现出强大的竞争力。综上所述,强烈推荐AD9518-2作为时钟发生和分配领域的首选解决方案。
