HMC292ALC3BTR-R5

产品分类: 射频配件
厂牌: ANALOG DEVICES
产品描述: Up/Down Conv Mixer 30GHz 12-Pin CLLCC T/R
供应商型号: MF-HMC292ALC3BTR-R5
供应商: Verical
标准整包数: 500

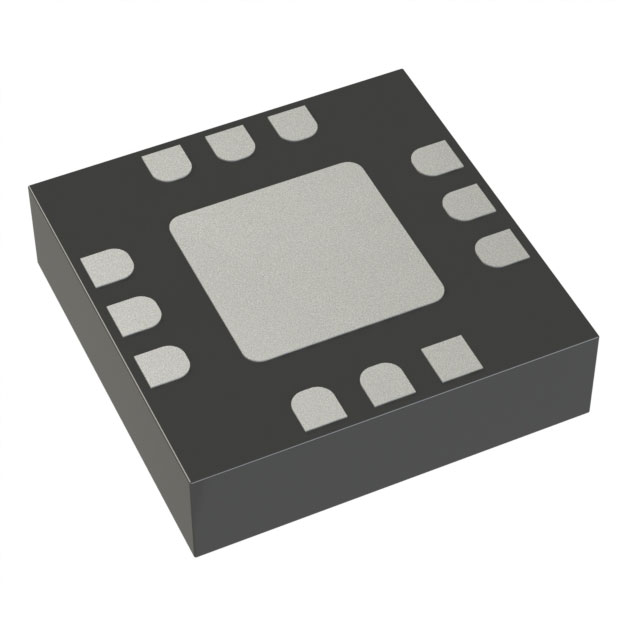

ANALOG DEVICES 射频配件 HMC292ALC3BTR-R5

HMC292ALC3BTR-R5概述


    产品简介


    HMC292ALC3B 高频双平衡混频器
    HMC292ALC3B 是一款适用于 14 GHz 至 30 GHz 频率范围内的通用双平衡混频器,采用 GaAs 工艺制造的单片微波集成电路(MMIC)。此混频器广泛应用于微波通信系统、甚小孔径终端(VSAT)无线电、测试设备及军事电子战等领域。它可以用作上变频器或下变频器,并且在使用过程中不需要直流偏置,这使得其非常适合于对尺寸和可靠性要求较高的应用场景。

    技术参数


    - 频率范围:
    - 射频端口(RF): 14 GHz 至 30 GHz
    - 中频端口(IF): 直流至 8 GHz
    - 本振端口(LO): 14 GHz 至 30 GHz
    - 本振驱动功率范围: 9 dBm 至 15 dBm
    - 转换损耗: 典型值为 9 dB
    - 输入三阶交调点 (IP3): 典型值为 19 dBm
    - 隔离度:
    - 射频到中频隔离度 (RF to IF): 22 dB 至 38 dB
    - 本振到射频隔离度 (LO to RF): 48 dB
    - 本振到中频隔离度 (LO to IF): 28 dB 至 40 dB
    - 适用温度范围: -40°C 至 +85°C

    产品特点和优势


    - 无直流偏置: 减少了复杂电路的设计需求,简化了电源管理。
    - 高输入三阶交调点: 19 dBm 的典型值,提高了信号处理的线性度。
    - 宽动态范围: 能够处理从低功率到高功率的多种应用场景。
    - 封装紧凑: 12 引脚,3 mm × 3 mm,RoHS 合规的 LCC 封装,适合表面贴装工艺。

    应用案例和使用建议


    应用案例:
    HMC292ALC3B 在 VSAT 无线通讯系统中具有广泛应用。在这些系统中,高效率和宽频率范围是关键因素。此外,它还被用于雷达系统、通信设备和测试仪器等。
    使用建议:
    - 在进行设计时,确保射频信号路径的阻抗匹配为 50 欧姆,以提高信号传输质量。
    - 使用合适容量的外部串联电容来耦合 IF 端口,确保在必要的 IF 频率范围内保持信号的完整性。
    - 注意 PCB 设计中采用适当的接地策略,以减小寄生效应。

    兼容性和支持


    - 兼容性: 该产品与其他标准频率组件如 2.92 mm 连接器兼容,可以轻松集成到现有系统中。
    - 支持: Analog Devices 提供详细的技术文档和支持,包括详细的 PCB 设计指南和典型应用电路,以便用户顺利使用和维护。

    常见问题与解决方案


    - Q: HMC292ALC3B 是否支持直流操作?
    - A: 支持,但需注意 IF 源电流和沉电流的限制。如果操作到直流,不应超过 3 mA。

    - Q: 如何避免过高的射频输入功率导致损坏?
    - A: 确保射频输入功率不超过绝对最大额定值 18 dBm。如果预计输入功率较高,应考虑添加衰减器。

    总结和推荐


    综合评估:
    HMC292ALC3B 高频双平衡混频器以其出色的性能参数和广泛的应用范围成为市场上备受推崇的产品之一。它的紧凑封装、无直流偏置的特点以及高输入三阶交调点使得其在各种高频通信系统中表现卓越。
    推荐使用:
    鉴于其优良的性能、广泛的适用性以及供应商提供的全面支持,强烈推荐使用 HMC292ALC3B 双平衡混频器。对于需要在高频范围内进行高效信号处理的应用,这款混频器无疑是一个理想的选择。

HMC292ALC3BTR-R5参数

参数
通用封装 LLC-12
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC292ALC3BTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC292ALC3BTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 射频配件 ANALOG DEVICES HMC292ALC3BTR-R5 HMC292ALC3BTR-R5数据手册

HMC292ALC3BTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 482.1283
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 241064.15
