AD7890SQ-4

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: Serial 单相供电 117Ksps 12bit 8 CDIP-24 通孔安装
供应商型号: AD7890SQ-4
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES ADC/DAC-专用型 AD7890SQ-4

AD7890SQ-4概述


    产品简介


    AD7890 MOS 8-Channel, 12-Bit 串行数据采集系统
    AD7890 是一款由 Analog Devices, Inc. 生产的8通道12位模数转换器(ADC)。它集成了输入多路复用器、一个带宽放大器、高精度12位ADC、2.5V参考电压源及高速串行接口,适用于多种工业应用场合。该芯片主要针对需要高精度、高速度的数据采集系统设计。

    技术参数


    - 分辨率:12位
    - 最大转换时间:5.9 μs
    - 采样率:最高可达100 kHz
    - 电源电压:5 V
    - 工作温度范围:A、B版本:−40°C 至 +85°C;S版本:−55°C 至 +125°C
    - 输入电压范围:
    - AD7890-10:±10 V
    - AD7890-4:0 V 至 4.096 V
    - AD7890-2:0 V 至 2.5 V
    - 动态性能:
    - SNR(信噪比)最小为70 dB
    - THD(总谐波失真)最大为−77 dB
    - 静态精度:
    - 全刻度误差最大为±2.5 LSB
    - 偏移误差最大为±2 LSB
    - 功耗:
    - 正常模式下最大50 mW
    - 待机模式下典型值为75 μW

    产品特点和优势


    AD7890具有以下独特的优势:
    1. 多功能性:集成了8通道输入多路复用器、12位ADC、2.5V参考电压源及高速串行接口,使AD7890成为一个高度集成的解决方案。
    2. 高性能:拥有出色的动态性能指标,如信噪比、谐波失真和信号到噪声加失真比,非常适合对性能要求高的应用。
    3. 低功耗:在正常工作模式下,功耗仅为50 mW,待机模式下功耗仅75 μW,适合电池供电设备。
    4. 易于集成:具备灵活的串行接口,便于与微控制器和DSP处理器无缝连接。

    应用案例和使用建议


    应用案例:
    AD7890在工业自动化、医疗仪器和测试测量设备中有广泛应用。例如,在工业环境中用于监控传感器数据的采集和处理。
    使用建议:
    为了充分发挥AD7890的功能,建议在连接外部滤波器时考虑外部延时。另外,对于需要长时间工作的应用,可以通过配置进入待机模式以降低功耗。

    兼容性和支持


    AD7890提供了一个高灵活性的串行接口,支持与多种微控制器和DSP处理器的连接。厂家提供了详尽的技术文档和良好的技术支持服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题:AD7890的电源电压设置不正确导致工作异常。
    - 解决方案:确保电源电压保持在5V±5%的范围内。

    - 问题:信号丢失或数据传输错误。
    - 解决方案:检查引脚配置和数据线是否接触良好,确认通信协议设置正确。

    总结和推荐


    AD7890是一款集成了多种先进特性的高性能模数转换器。凭借其卓越的动态性能、低功耗和强大的兼容性,它在多个应用领域中展现出极强的竞争力。综上所述,强烈推荐使用AD7890来实现高性能的数据采集需求。

AD7890SQ-4参数

参数
采样率 117Ksps
接口类型 Serial
位数 -
供电类型 单相供电
通道数 8
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 12bit
32.51mm(Max)
7.87mm(Max)
3.56mm(Max)

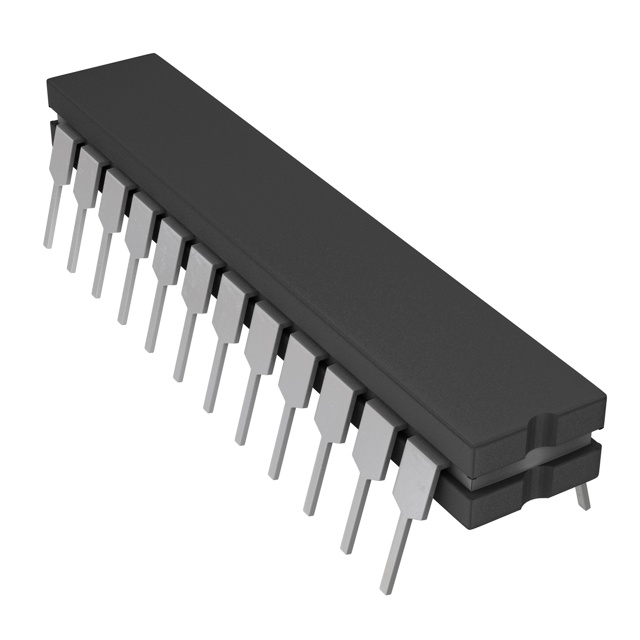

通用封装 CDIP-24
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

AD7890SQ-4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7890SQ-4数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES AD7890SQ-4 AD7890SQ-4数据手册

AD7890SQ-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
