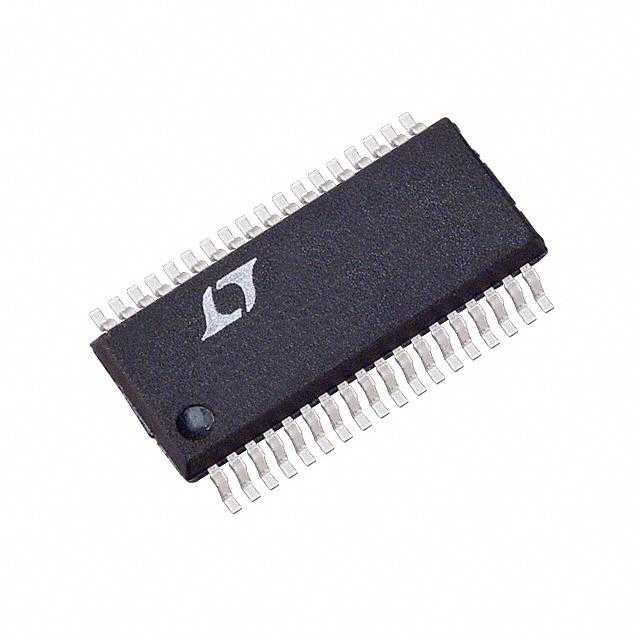

LTC1821AIGW#TRPBF

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 1 1 16 2μs Parallel ±0.35LSB 5V ±0.2LSB R-2R ±4.516.5 16bit 外部 Voltage - Buffered SSOP-36 贴片安装 2.64mm(高度)
供应商型号: Q-LTC1821AIGW#TRPBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 数模转换器(DAC) LTC1821AIGW#TRPBF

LTC1821AIGW#TRPBF概述


    产品简介


    LTC1821:16位、超高精度、快速稳定电压输出数模转换器
    LTC1821是一款并行输入16位乘法电压输出数模转换器(DAC),可采用±5V到±15V的模拟供电电压。在工业温度范围内,LTC1821的积分非线性(INL)和差分非线性(DNL)精度达到1LSB,无论是单极性0V到10V模式还是双极性±10V模式。该器件具有内置四象限乘法电阻器,能够实现高精度的双极性±10V输出。LTC1821提供36引脚SSOP封装,并且在整个工业温度范围内得到验证。
    典型应用领域:
    - 工业过程控制和自动化
    - 精密仪器仪表
    - 直接数字波形发生
    - 软件控制增益调整
    - 自动测试设备

    技术参数


    - 供电电压范围:
    - VCC: 4.5V至5.5V
    - V+: 4.5V至16.5V
    - V-: -16.5V至-4.5V
    - 总电源电压:36V
    - 绝对最大额定值:
    - 最大结温:150°C
    - 存储温度范围:-65°C至150°C
    - 引脚温度(焊接,10秒):300°C
    - 电气特性:
    - 位分辨率:16位
    - 增益误差:±5LSB(典型值)
    - 积分非线性(INL):±0.35LSB(典型值)
    - 差分非线性(DNL):±0.2LSB(典型值)
    - 低毛刺脉冲:2nV•s
    - 低噪声:13nV/√Hz
    - 时间特性:
    - 数据到WR建立时间(tDS):20ns(最小值)
    - WR脉宽(tWR):25ns(最小值)
    - 负载延迟时间(tLWD):0ns

    产品特点和优势


    LTC1821具有以下特点和优势:
    - 高精度:积分非线性和差分非线性误差均控制在1LSB以内,确保输出信号的准确性。
    - 快速稳定:可在2µs内达到1LSB的精度,适用于需要快速响应的应用场景。
    - 低毛刺和噪声:低毛刺脉冲和低噪声特性保证了良好的信号完整性。
    - 多功能性:可通过软件调整增益,适用多种不同应用需求。
    - 宽工作温度范围:在广泛的工业温度范围内稳定工作,适合恶劣环境下的使用。

    应用案例和使用建议


    LTC1821广泛应用于需要高精度、快速响应的应用场合。例如,在精密仪器仪表中,LTC1821可以用于精确控制输出电压,以实现稳定的测量结果。在工业过程控制中,它可以帮助实现更精准的工艺控制。
    使用建议:
    - 在使用过程中,建议通过反馈电阻和电容来调节输出信号,以获得更好的稳定性和降低噪声。
    - 注意正确配置参考电压(VREF),以保证输出信号的准确性和稳定性。

    兼容性和支持


    LTC1821与常见的工业标准兼容,适用于大多数3.3V或5V逻辑电平系统。厂商提供了详细的技术支持和文档资料,帮助用户更好地理解和使用该产品。此外,厂商还提供了一系列相关的开发工具和支持服务,确保用户能够顺利进行项目开发。

    常见问题与解决方案


    - 问题1:如何设置正确的参考电压?
    - 解决方案:参照手册中提供的连接图和说明,确保正确连接外部参考信号或内部参考放大器,调整至所需的参考电压。

    - 问题2:输出信号不稳定怎么办?
    - 解决方案:检查电路中的反馈电阻和电容是否正确选择,必要时可以增加滤波电容,以提高信号稳定性。
    - 问题3:毛刺脉冲过高?
    - 解决方案:检查所有数字输入的电容是否匹配,避免过度的电容耦合,影响输出信号质量。

    总结和推荐


    LTC1821作为一款高性能的16位DAC,具备高精度、快速稳定、低噪声和宽工作温度范围的特点,适用于各种工业控制和精密仪器应用。该产品的优异性能和广泛的兼容性使其在市场上具有很强的竞争力。因此,强烈推荐用户在需要高精度电压输出的项目中使用LTC1821。
    希望以上内容能为您提供全面的产品信息和使用指南,如有任何进一步的需求,请随时告知。

LTC1821AIGW#TRPBF参数

参数
接口类型 Parallel
信噪比 -
输出类型 Voltage - Buffered
电压 - 电源,数字 5V
差分输出
微分非线性 ±0.2LSB
最大稳定时间 2μs
通道数 1
电压-电源,模拟 ±4.516.5
架构 R-2R
积分非线性 ±0.35LSB
参考类型 外部
分辨率 16bit
数模转换器数 1
位数 16
采样率 -
长*宽*高 2.64mm(高度)
通用封装 SSOP-36
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
