首页  >  产品百科  >  LTC2636CMS-LMI8#PBF

LTC2636CMS-LMI8#PBF

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 8 8 8 3.4μs SPI ±0.05LSB 2.7V~5.5V ±0.5(Max) 2.7V~5.5V 8bit 内部,外部 Voltage - Buffered MSOP-16 贴片安装
供应商型号: Q-LTC2636CMS-LMI8#PBF
供应商: 期货订购
标准整包数: 111

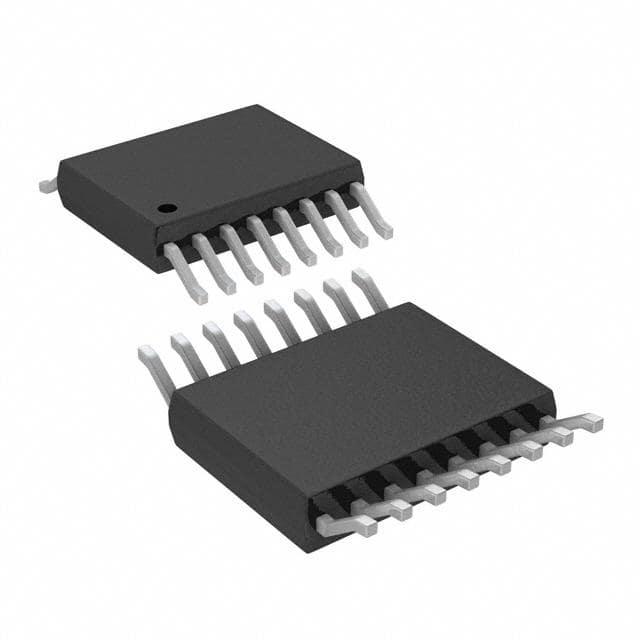

ANALOG DEVICES 数模转换器(DAC) LTC2636CMS-LMI8#PBF

LTC2636CMS-LMI8#PBF概述


    产品简介


    LTC2636 是一款八通道12位、10位和8位电压输出数字模拟转换器(DAC),具有集成的高精度低漂移10ppm/°C参考电压。该器件采用14引脚DFN和16引脚MSOP封装,拥有宽广的应用范围,适用于各种工业自动化、测试设备和通信设备等领域。

    技术参数


    - 分辨率:12位、10位和8位可选。
    - 参考电压:内置参考电压为2.5V(LTC2636-L)和4.096V(LTC2636-H),可外部提供参考电压。
    - 电源电压范围:2.7V到5.5V(LTC2636-L);4.5V到5.5V(LTC2636-H)。
    - 积分非线性误差:2.5LSB(LTC2636-12)。
    - 输出噪声:0.75mVP-P(0.1Hz到200kHz)。
    - 保证单调性:-40°C到125°C温度范围内。
    - 功耗:3V时0.9mA(LTC2636-L)。
    - 绝对最大额定值:供电电压(VCC)在-0.3V到6V之间。
    - 其他电气特性:详细信息请参见电气特性表格。

    产品特点和优势


    LTC2636 的独特之处在于其高精度的内置参考电压和超低的交叉干扰(<2.4nV•s)。它能够在广泛的工作温度范围内保持性能稳定,提供高达12位的分辨率,适合对精度要求高的应用。此外,LTC2636 还具备双缓冲数据寄存器,确保数据的可靠传输和更新,使其成为高性能应用的理想选择。

    应用案例和使用建议


    LTC2636 可应用于多种场合,例如移动通信、过程控制和工业自动化、自动测试设备、便携式设备和汽车电子等领域。针对这些不同的应用场景,建议选择合适的工作温度等级和参考电压。例如,在高精度要求的环境下,可以选择内置参考电压的型号;而在需要低功耗的应用中,可以选用特定的工作电压范围。同时,为了减少外部干扰,建议合理布置电路并采用适当的滤波措施。

    兼容性和支持


    LTC2636 支持SPI/MICROWIRE兼容的三线串行接口,通信频率可达50MHz。硬件清零(CLR)和异步DAC更新(LDAC)引脚在MSOP封装中可用。制造商提供了全面的技术文档和支持服务,包括数据手册、应用指南和技术支持。通过这些资源,用户可以轻松地进行设计和调试工作。

    常见问题与解决方案


    - Q: 如何处理LTC2636的过温问题?
    A: 当芯片温度超过150°C时,可能会出现过热现象。应采取散热措施或降低工作频率以减少功耗。

    - Q: 如果外部参考电压不准确,如何校正DAC的输出电压?
    A: 可以通过调整参考电压来校准DAC的输出电压,或者使用内部校准功能进行自校准。

    总结和推荐


    LTC2636是一款出色的八通道DAC,具备高精度、低功耗和广泛的温度适应能力。其独特的功能使其在众多工业和消费级应用中表现出色。因此,我们强烈推荐这款产品给那些需要高性能DAC的用户。无论是在工业自动化还是便携设备中,LTC2636都能满足苛刻的应用需求。

LTC2636CMS-LMI8#PBF参数

参数
差分输出
参考类型 内部,外部
最大稳定时间 3.4μs
微分非线性 ±0.5(Max)
积分非线性 ±0.05LSB
采样率 -
输出类型 Voltage - Buffered
架构 -
电压 - 电源,数字 2.7V~5.5V
接口类型 SPI
电压-电源,模拟 2.7V~5.5V
分辨率 8bit
数模转换器数 8
通道数 8
信噪比 -
位数 8
通用封装 MSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2636CMS-LMI8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2636CMS-LMI8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES LTC2636CMS-LMI8#PBF LTC2636CMS-LMI8#PBF数据手册

LTC2636CMS-LMI8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
111+ ¥ 49.5082
222+ ¥ 48.0937
333+ ¥ 46.6792
库存: 111
起订量: 111 增量: 111
交货地:
最小起订量为:111
合计: ¥ 5495.41
直接购买
加入购物车
