LTC7541AJN#PBF

产品分类: 数模转换器(DAC)
厂牌: ANALOG DEVICES
产品描述: 1 1 12 600ns Parallel ±1(Max) 5V~16V ±1(Max) R-2R 5V~16V 12bit 外部 Current - Unbuffered DIP 通孔安装
供应商型号: 4018215
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 数模转换器(DAC) LTC7541AJN#PBF

LTC7541AJN#PBF概述

    LTC7541A: Advanced 12-Bit Multiplying DAC

    产品简介


    LTC7541A 是一款12位分辨率的乘法数模转换器(DAC),专门设计用于工业标准的CMOS工艺。作为AD7541A和AD7541的改进版,LTC7541A具备卓越的直接替换性能,适用于运动控制、微处理器控制校准、自动测试设备、可编程增益放大器以及数字滤波器等领域。

    技术参数


    - 输入电压范围: 单电源5V到15V
    - 温度范围: 商用级(0°C至70°C),工业级(-40°C至85°C)
    - 供电电流: 数字输入为VIH或VIL时,电流为2mA;数字输入为0V或VDD时,电流为100µA
    - 精度: 分辨率12位,积分非线性误差±0.5LSB,差分非线性误差±0.5LSB
    - 输出特性: 模拟输出具有低输出泄漏电流(±5nA)
    - 电源抑制比: ±0.002%/V
    - 温度系数: 1到5ppm/°C

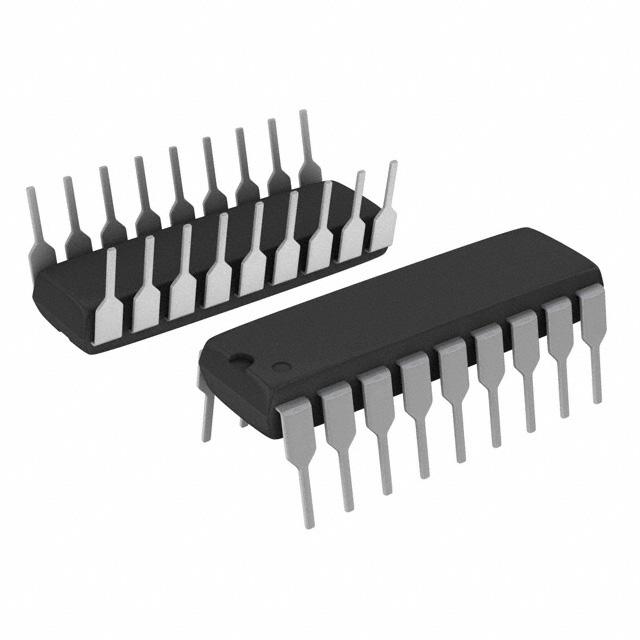

    - 封装: 18引脚PDIP和18引脚SO宽体封装

    产品特点和优势


    - 高精度: 通过激光调谐薄膜电阻器实现卓越的绝对精度。
    - 稳定性: 温度和供电变化下表现出色的稳定性。
    - 低功耗: 比同类产品具有更低的功耗。
    - 抗闩锁性: 几乎完全抗闩锁。
    - 成本效益: 相对于性能提升,LTC7541A具有更高的性价比。

    应用案例和使用建议


    - 运动控制系统: 在这种系统中,LTC7541A可以提供精准的数字信号转换,确保系统的精确度和响应速度。
    - 微处理器控制校准: 可以实现高效的信号处理和校准操作。
    - 自动测试设备: 具备高精度和稳定性,适用于自动化测试流程。
    使用建议:
    - 确保模拟输出负载不超过规定的范围,以避免过载。
    - 在设计中合理安排电路布局,减少噪声干扰。

    兼容性和支持


    - 兼容性: 适用于TTL和CMOS逻辑电平。
    - 支持: 供应商提供了详细的技术文档和客户支持,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题: 输出信号失真。
    - 解决方案: 检查模拟输出负载是否在规定范围内,并调整电源电压。
    - 问题: 电源电流过高。
    - 解决方案: 检查数字输入状态,确保它们处于规定的范围内。
    - 问题: 温度漂移严重。
    - 解决方案: 考虑使用更稳定的参考电压源,并检查周围环境的温度波动。

    总结和推荐


    LTC7541A凭借其高精度、低功耗和优秀的稳定性,在众多应用中表现出色。其成本效益和技术优势使其成为许多新设计和现有系统升级的理想选择。强烈推荐给需要高性能DAC的应用开发者和工程师们。

LTC7541AJN#PBF参数

参数
差分输出
架构 R-2R
积分非线性 ±1(Max)
采样率 -
参考类型 外部
信噪比 -
位数 12
输出类型 Current - Unbuffered
通道数 1
电压 - 电源,数字 5V~16V
最大稳定时间 600ns
数模转换器数 1
接口类型 Parallel
电压-电源,模拟 5V~16V
分辨率 12bit
微分非线性 ±1(Max)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTC7541AJN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC7541AJN#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数模转换器(DAC) ANALOG DEVICES LTC7541AJN#PBF LTC7541AJN#PBF数据手册

LTC7541AJN#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 98.6282
20+ ¥ 61.5208
40+ ¥ 56.2686
100+ ¥ 54.9777
260+ ¥ 54.6613
500+ ¥ 54.5094
1000+ ¥ 54.3449
库存: 276
起订量: 13 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.62
