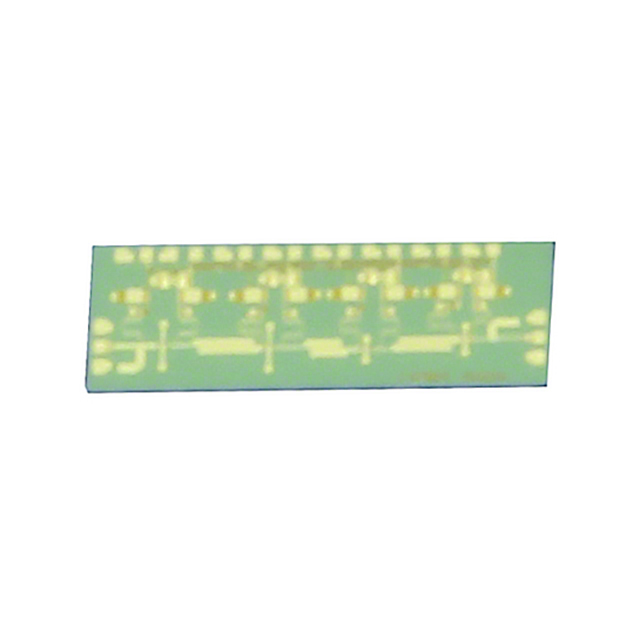

HMC8325-SX

厂牌: ANALOG DEVICES
产品描述: 71GHz 4.5V 86GHz 贴片安装 2.84mm*1mm*50μm
供应商型号: Q-HMC8325-SX
供应商: 期货订购
标准整包数: 2
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC8325-SX

HMC8325-SX概述


    产品简介


    HMC8325 低噪声放大器是一款专为高频通信系统设计的电子元器件。该放大器的工作频率范围从71 GHz到86 GHz,适用于E频段(E-Band)的应用。HMC8325是利用砷化镓(GaAs)材料制造的微波集成电路(MMIC),并具有高增益、低噪声系数等特点,非常适合用于高速无线通信系统及测试测量等领域。

    技术参数


    - 频率范围:71 GHz至86 GHz
    - 增益:21 dB(典型值)
    - 噪声系数:3.6 dB(典型值)
    - 饱和输出功率(PSAT):17 dBm(典型值)
    - 输出功率压缩点(P1dB):13 dBm(典型值)
    - 输入线性度:1 dBm(典型值)
    - 输出线性度:22 dBm(典型值)
    - 输入驻波比(VSWR):15 dB(典型值)
    - 输出驻波比(VSWR):17 dB(典型值)
    - 总耗电电流:50 mA(典型值)
    - 供电电压:3 V
    - 芯片尺寸:2.844 mm × 0.999 mm × 0.05 mm

    产品特点和优势


    HMC8325具备卓越的线性度,能够在极端温度范围内保持稳定的性能。此外,它的低噪声系数使其成为高速通信系统的理想选择。该放大器采用先进的砷化镓工艺制成,使得其在高频率下的表现尤为出色。这使得它在诸如毫米波通信和无线回程网络等应用场景中表现出色,同时其体积小巧也便于集成到各种系统中。

    应用案例和使用建议


    应用案例:
    - E频段通信系统:由于其高增益和低噪声系数,HMC8325非常适合应用于71 GHz到86 GHz的通信系统中。
    - 高容量无线回传系统:在这些系统中,需要高线性度和高稳定性的放大器,HMC8325能够满足这一需求。
    - 测试与测量:该放大器广泛用于测试仪器和系统中,帮助工程师验证和测试高速无线通信设备的性能。
    使用建议:
    - 确保正确连接接地端(GND)以确保良好的信号完整性。
    - 调整门极偏置电压(VG1至VG4)和漏极偏置电压(VD1至VD4)以达到最佳性能。
    - 使用合适的热设计,确保设备不会过热。

    兼容性和支持


    HMC8325与其他标准电子元器件兼容,可方便地集成到现有的系统中。Analog Devices公司提供详细的文档和支持资源,包括数据手册、材料声明、质量与可靠性报告等,用户可以通过官方网站获取进一步的技术支持。

    常见问题与解决方案


    - 问题:如何调整门极偏置电压以实现最佳性能?
    - 解决方案:根据提供的技术手册,通过调整VG1至VG4来调节门极偏置电压。具体设置可以参考手册中的指导图或测试条件。

    - 问题:如何保证放大器在高温环境下的稳定性?
    - 解决方案:根据手册中的测试数据,在-55°C到+85°C的温度范围内,HMC8325都能保持良好的性能。因此,合理的散热措施和热设计是关键。

    总结和推荐


    HMC8325 71 GHz至86 GHz E频段低噪声放大器是一款高性能、多功能的电子元器件。其高增益、低噪声系数、出色的线性度和广泛的温度适应能力使其成为高速无线通信系统及测试测量领域的理想选择。我们强烈推荐在设计高速无线通信系统时考虑使用HMC8325。

HMC8325-SX参数

参数
最大工作供电电压 4.5V
最小工作供电电压 -
支持协议 -
最大工作频率 86GHz
最小工作频率 71GHz
长*宽*高 2.84mm*1mm*50μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

HMC8325-SX厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC8325-SX数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC8325-SX HMC8325-SX数据手册

HMC8325-SX封装设计

查看详情并下载
Symbol
Footprint
3D Model
