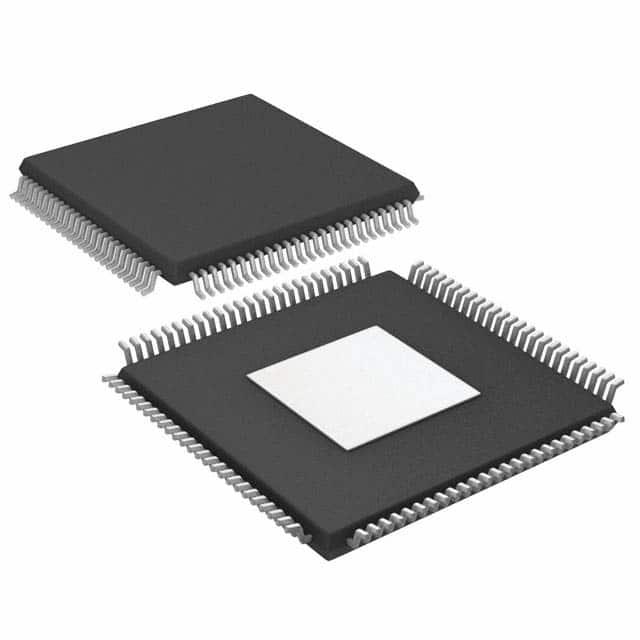

ADN4604ASVZ-RL

厂牌: ANALOG DEVICES
产品描述: 单相 1 2.7V 3.6V QFP 贴片安装,黏合安装 14mm*14mm*1mm
供应商型号: ADN4604ASVZ-RL
供应商: 云汉优选
标准整包数: 1000

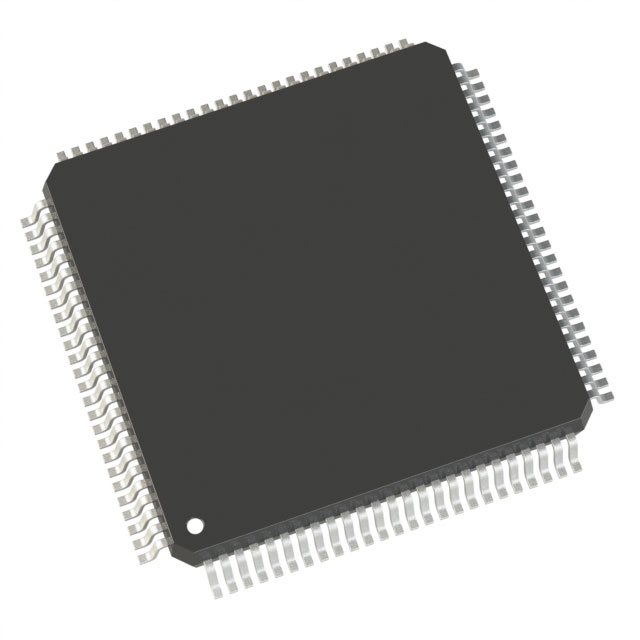

ANALOG DEVICES 模拟开关/多路复用器 ADN4604ASVZ-RL

ADN4604ASVZ-RL概述

    ADN4604 数字交叉点开关技术手册

    产品简介


    ADN4604 是一款高速数字交叉点开关,适用于高达 4.25 Gbps 的非归零(NRZ)信号传输。它具备 16 个差分 PECL/CML 输入端口和 16 个差分 CML 输出端口,非常适合需要高性能和低延迟的应用场景。ADN4604 在光纤网络交换、高速串行背板路由、XAUI 和 Gigabit 以太网等领域都有广泛的应用。

    技术参数


    ADN4604 的技术规格如下:
    - 数据速率: 每通道最高可达 4.25 Gbps。
    - 确定性抖动: 最大 20 ps(无通道时)。
    - 随机抖动: 最大 1 ps。
    - 接收均衡器增益: 12 dB @ 2 GHz。
    - 补偿能力: 可补偿 40 英寸 FR4 材质线路。
    - 发射预增强: 最高 12 dB 增益 @ 4.25 Gbps。
    - 功耗: 每通道 130 mW(在 3.3 V 下)。
    - 输入电压摆幅: 200 mV 至 2000 mV 差分。
    - 输出电压摆幅: 600 mV 至 900 mV 差分(默认输出水平)。
    - 工作温度范围: -40°C 至 +85°C。

    产品特点和优势


    - 高速率: 支持高达 4.25 Gbps 的数据速率,适合高速信号传输需求。
    - 灵活的预增强功能: 程序可调的接收均衡和发射预增强,优化不同环境下的信号质量。
    - 低抖动和低功耗: 低至 20 ps 的确定性抖动和低功耗设计,确保高性能的同时降低能耗。
    - 高集成度: 16 × 16 的全差分无阻塞阵列,简化系统设计和布线复杂度。
    - 易于编程: 支持双连接映射,可通过 I2C 或 SPI 接口进行编程配置。

    应用案例和使用建议


    - 光纤网络交换: 在光纤通信系统中,ADN4604 可以提高数据传输的稳定性和可靠性。
    - 高速串行背板路由: 在数据中心和其他高速传输环境中,ADN4604 可以有效减少信号失真和延迟。
    - XAUI 和 Gigabit 以太网: 适用于多种高速网络协议,确保数据高效传输。
    使用建议:
    - 在布线过程中注意差分对的布局,避免信号干扰。
    - 调整接收均衡器和发射预增强器的设置,以适应不同的电缆长度和材质。
    - 确保电源供应稳定,以避免功耗和热管理问题。

    兼容性和支持


    ADN4604 支持 3.3 V 电源电压,具有良好的兼容性。对于其他设备的接口和电压支持,可以通过 I2C 或 SPI 接口进行控制。Analog Devices 提供技术支持和维护服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 系统启动时 ADN4604 无法正常工作。
    - 解决方法: 检查电源电压是否符合要求,确认 RESET 引脚已正确配置并复位。
    - 问题: 数据传输时出现抖动现象。
    - 解决方法: 检查并调整接收均衡器和发射预增强器的设置,确保信号质量最优。
    - 问题: 设备过热。
    - 解决方法: 确保良好的散热措施,如使用大面积散热片或风扇。

    总结和推荐


    ADN4604 数字交叉点开关是一款高度集成且功能强大的高速信号处理设备,特别适合于需要高数据速率和低抖动的应用场合。凭借其出色的性能和灵活性,它在光纤通信、高速网络和存储系统中具有很高的市场竞争力。强烈推荐用于需要高性能信号传输的场合。

ADN4604ASVZ-RL参数

参数
传播延迟时间 -
最小工作供电电压 2.7V
输入数量 -
供电类型 单相
低电平输出电流 -
输出数量 -
电路数量 1
高电平输出电流 -
最大工作供电电压 3.6V
长*宽*高 14mm*14mm*1mm
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADN4604ASVZ-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADN4604ASVZ-RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模拟开关/多路复用器 ANALOG DEVICES ADN4604ASVZ-RL ADN4604ASVZ-RL数据手册

ADN4604ASVZ-RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 183.625
2000+ ¥ 179.218
3000+ ¥ 174.811
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 183625
