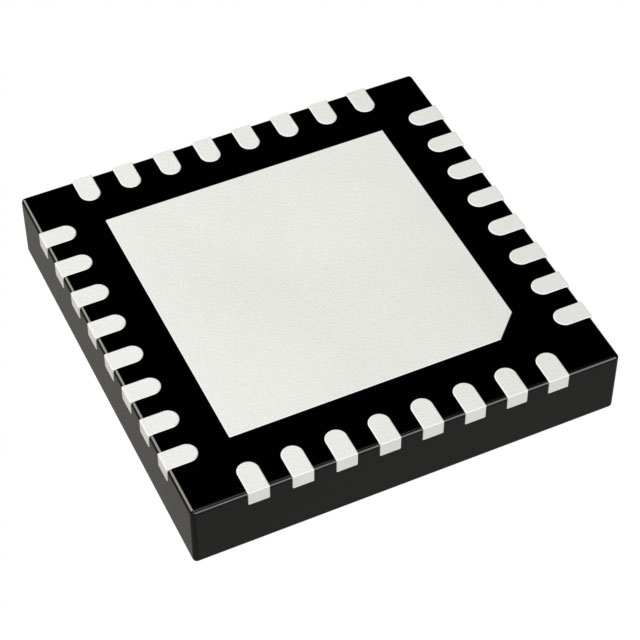

HMC490LP5ETR

厂牌: ANALOG DEVICES
产品描述: 12GHz,16GHz 5V 16GHz QFN 贴片安装
供应商型号: HMC490LP5ETR
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC490LP5ETR

HMC490LP5ETR概述


    产品简介


    HMC490LP5/E 高动态范围 GaAs pHEMT MMIC 低噪声放大器
    HMC490LP5/E 是一款高动态范围的砷化镓(GaAs)pHEMT 芯片级微波集成电路(MMIC)低噪声放大器,工作频率范围为12至16 GHz。该放大器特别适用于点对点无线电、点对多点无线电、VSAT通信系统及军事电子战等领域。它结合了卓越的稳定输出功率(+25 dBm)和极低的噪声系数(2.5 dB),使其成为接收和发送应用的理想选择。

    技术参数


    - 频率范围: 12 - 16 GHz
    - 增益: 23 dB
    - 输入/输出阻抗匹配: 50 Ohm
    - 供电电压: +5V
    - 输入/输出回损: ≥ 8 dB
    - 饱和输出功率(Psat): 27 dBm
    - 输出IP3 (OIP3): +34 dBm
    - 供应电流(Idd): 200 mA
    - 封装尺寸: 5x5 mm QFN 表面贴装(25 mm²)

    产品特点和优势


    1. 高频性能: 工作在12至16 GHz的宽频段,非常适合需要高频率应用的场合。
    2. 低噪声系数: 噪声系数仅为2.5 dB,保证了出色的信号接收质量。
    3. 高线性度: 输出IP3高达+34 dBm,确保在高功率环境下依然保持良好的线性度。
    4. 稳定性: 在广泛的温度范围内表现出色的性能稳定性。
    5. 便于集成: 小巧的5x5 mm QFN封装,方便集成到现有设计中。

    应用案例和使用建议


    HMC490LP5/E 最常应用于点对点无线通信、点对多点无线电、VSAT卫星通信系统以及军事电子战设备中。对于这些应用,建议进行以下几点优化:
    1. 供电电压调整: 根据具体需求,可以通过调整Vgg电压来控制电流(Idd)。
    2. 热管理: 放大器工作时会产生一定热量,需使用散热装置以保证正常运行。
    3. 正确布局: 电路板设计时,确保信号线具有50Ω阻抗,并且接地良好,以实现最佳性能。

    兼容性和支持


    - 封装兼容性: HMC490LP5 和 HMC490LP5E 分别采用 Sn/Pb 和无铅表面贴装技术,适合不同标准的应用需求。
    - 供应商支持: 您可以通过电话或电子邮件联系应用支持工程师获取更多帮助。

    常见问题与解决方案


    - 问题: 放大器无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,确认所有引脚连接正确。
    - 问题: 噪声水平较高。
    - 解决方案: 确保供电路径的阻抗匹配正确,并检查是否有其他外部干扰源。

    总结和推荐


    综上所述,HMC490LP5/E是一款集成了多种优秀特性的高性能低噪声放大器。其卓越的性能使其成为多种应用的理想选择,特别是在需要高精度、高线性度和低噪声系数的环境中。我们强烈推荐使用这款产品,尤其是在高频通信系统中。
    是否推荐使用: 是。HMC490LP5/E 提供了优秀的性能和广泛的应用场景,是业界领先的低噪声放大器之一。

HMC490LP5ETR参数

参数
最小工作频率 12GHz,16GHz
最大工作供电电压 5V
最小工作供电电压 -
支持协议 -
最大工作频率 16GHz
5.1mm(Max)
5.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC490LP5ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC490LP5ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC490LP5ETR HMC490LP5ETR数据手册

HMC490LP5ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
