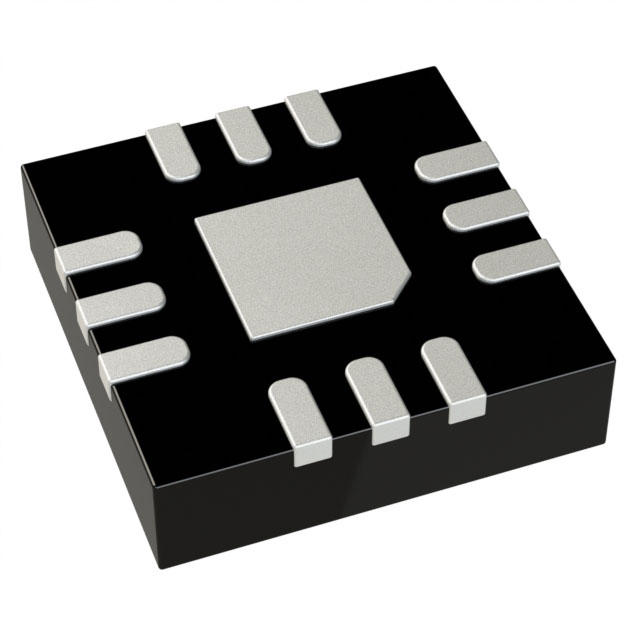

HMC576LC3BTR

厂牌: ANALOG DEVICES
产品描述: 4.5V 18GHz,29GHz 5.5V 29GHz VFQFN-12 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: HMC576LC3BTR
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC576LC3BTR

HMC576LC3BTR概述


    产品简介


    HMC576LC3B GaAs MMIC x2 活动频率倍频器 是一款适用于多种应用的高性能芯片,采用砷化镓(GaAs)PHEMT技术制造,封装为无铅、符合RoHS标准的表面贴装技术(SMT)模块。它专门设计用于频率放大和乘法操作,其典型输出频率范围为18至29 GHz,非常适合高频通信系统中的信号处理。

    技术参数


    - 输入频率范围: 9至14.5 GHz
    - 输出频率范围: 18至29 GHz
    - 输出功率: 最大值可达15 dBm
    - 隔离度:
    - \( Fo \) 隔离度:20 dBc @ 24 GHz
    - \( 3Fo \) 隔离度:20 dBc @ 24 GHz
    - 相位噪声: -132 dBc/Hz(100 kHz偏移)
    - 单电源电压: +5V @ 82 mA
    - 温度范围: 工作温度 -40°C 至 +85°C
    - 存储温度: -65°C 至 +150°C

    产品特点和优势


    HMC576LC3B 的优势在于其高输出功率和低功耗,可在输入信号仅+3 dBm的情况下提供+15 dBm的输出功率。该芯片通过内置的隔离技术和低相位噪声设计,确保良好的系统噪声性能。它的设计也允许在高温和低温环境下正常工作,提供了广泛的温度适应能力。此外,其表面贴装技术(SMT)封装使得安装和焊接更加方便,有助于提高生产效率。

    应用案例和使用建议


    HMC576LC3B 可广泛应用于以下领域:
    - 时钟生成应用: 如SONET OC-192 和SDH STM-64
    - 点对点及VSAT无线电系统
    - 测试仪器
    - 军事与航天
    在具体应用中,例如在VSAT无线电系统中,HMC576LC3B 由于其高隔离度和优良的相位噪声特性,可以显著减少系统复杂性,提高可靠性。建议用户在设计电路时仔细考虑其输入和输出阻抗匹配,确保其能够与现有系统的良好集成。建议的电路板材料是Rogers 4350,以保证信号传输的稳定性。

    兼容性和支持


    HMC576LC3B 的 SMT 封装使其易于与各种现有的电子元器件兼容。制造商还提供了详细的评估电路板 (Evaluation PCB),包括相应的材料清单 (List of Materials),以帮助用户快速启动开发过程。如需进一步的技术支持,可联系 Hittite Microwave Corporation 或通过其官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 如何确定HMC576LC3B的工作温度范围?
    - 确保在产品手册中找到相关的绝对最大额定值表格,该表格详细列出了芯片的工作和存储温度范围。该产品的工作温度范围为 -40°C 至 +85°C,存储温度范围为 -65°C 至 +150°C。
    2. 如何实现正确的阻抗匹配?
    - 在设计电路时,使用适当的电容器(如 C1、C2、C3、C4 和 C5、C6)进行阻抗匹配至关重要。参考评估电路板上的组件配置并使用推荐的 PCB 材料,确保所有连接符合规定的阻抗要求。

    总结和推荐


    总体来说,HMC576LC3B 在输出功率、隔离度和相位噪声等方面表现优异,是点对点无线通信、时钟生成和其他需要高频信号处理的应用的理想选择。它的高效能和多功能性使其在市场上具备较强的竞争力。鉴于其高可靠性和出色的性能,强烈推荐在需要高频信号处理和放大功能的应用中使用。

HMC576LC3BTR参数

参数
最小工作频率 18GHz,29GHz
最大工作供电电压 5.5V
最小工作供电电压 4.5V
支持协议 -
最大工作频率 29GHz
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 VFQFN-12
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC576LC3BTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC576LC3BTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC576LC3BTR HMC576LC3BTR数据手册

HMC576LC3BTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 734.532
10+ ¥ 632.0198
25+ ¥ 510.347
100+ ¥ 492.9738
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 734.53
