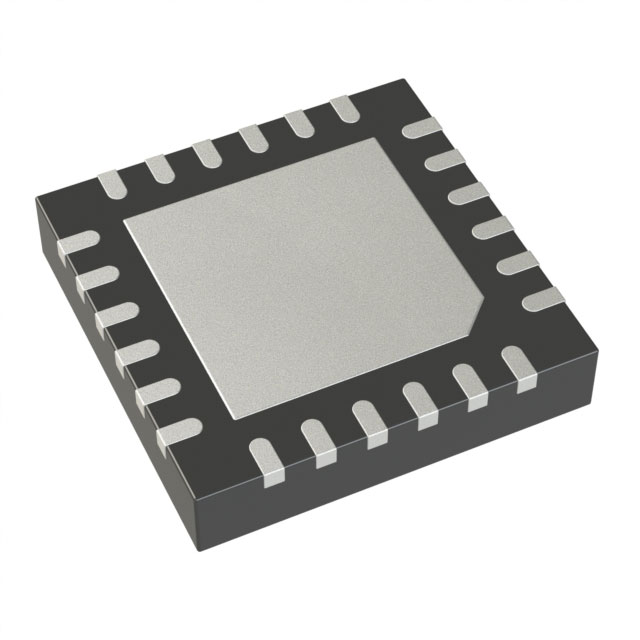

LT6555IUF#TRPBF

厂牌: ANALOG DEVICES
产品描述: 4.5V,2.25V 12.6V QFN-24 贴片安装
供应商型号: Y-LT6555IUF#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 模拟开关/多路复用器 LT6555IUF#TRPBF

LT6555IUF#TRPBF概述


    产品简介


    LT6555 高速三通道2:1视频多路复用器
    LT6555是一款高速三通道2:1视频多路复用器,具有内部固定的增益为2。其主要功能是通过选择输入通道来驱动非常高的分辨率视频信号。这种视频多路复用器广泛应用于各种领域,如RGB放大器、UXGA视频多路复用、LCD投影机等。

    技术参数


    - 工作电压范围:总供电电压(V+到V-)为12.6V;输入电流(注意2)为±10mA;输出电流(连续)为±70mA。
    - 电源控制:EN到DGND电压(注意2)为5.5V;SEL到DGND电压(注意2)为8V。
    - 最大供电温度范围:存储温度范围SSOP为–65°C到150°C;QFN为–65°C到125°C。
    - 电气特性:
    - 输入偏移电压:VOS=5 ±16mV。
    - 增益误差:AVERR=±2.5%。
    - 小信号带宽:650MHz(-3dB)。
    - 大信号带宽:450MHz(-3dB,2VP-P)。
    - 增益平坦度:120MHz±0.1dB。
    - 高斯斜率:2200V/μs。
    - 信道隔离度:72dB(10MHz),50dB(100MHz)。
    - 二次谐波失真:-80dBc(10MHz,2VP-P)。
    - 三次谐波失真:-70dBc(10MHz,2VP-P)。

    产品特点和优势


    LT6555的主要特点包括:
    - 高性能:增益为2,不需外部电阻。
    - 高信道分离度:高达72dB,适用于高速应用。
    - 低功耗:每个放大器仅消耗9mA。
    - 宽电源范围:支持±2.25V到±6V(4.5V到12V)的电源。
    - 高可靠性:绝对最大额定值包括最高结温150°C(SSOP)、125°C(QFN)。
    - 卓越的性能:适用于双电源操作,亦可单电源操作。

    应用案例和使用建议


    应用案例:
    - RGB放大器:适用于需要处理高分辨率RGB信号的应用,如LCD投影机。
    - UXGA视频多路复用:适合对图像质量要求极高的高清视频传输系统。
    使用建议:
    - 在使用时,确保每个通道的接地电位正确,以保持高信道分离度。
    - 配置正确的电源连接,以避免信号干扰和确保最佳性能。

    兼容性和支持


    兼容性:
    - 封装类型:可选24引脚SSOP或24引脚QFN封装。
    - 供电兼容性:支持双电源±5V或单电源4.5V到12V。
    支持信息:
    - 厂商提供技术支持和文档,包括详细的应用指南和故障排除手册。

    常见问题与解决方案


    - 问题1:无法正常启动。
    - 解决方案:检查供电电压是否符合要求,确保所有引脚已正确连接。
    - 问题2:信号传输不稳定。
    - 解决方案:检查电源和接地线的连接是否稳固,避免信号干扰。

    总结和推荐


    综合评估:
    - 优点:高性能、低功耗、宽电源范围、高可靠性。
    - 适用场景:适合于对信号质量和功耗都有严格要求的场合,如LCD投影机、高分辨率视频传输系统。
    推荐:
    - 强烈推荐LT6555用于需要高性能视频信号处理的应用。它在高速和高分辨率视频传输领域表现出色,且易于集成,具有广泛的适用性和良好的兼容性。
